Kolimace newtonova dalekohledu

[MilAN]

a ramena pavouka tě nemusí zajímat. Ty budou vždycky krapet mimo čím je offset větší.

Pokud nebudeš mít ramena držáku na středu, je celkově posunutá osa dalekohledu k jednomu kraji a vzniká to, co vzniká. Offset neznamená, že je pavouk mimo střed, ale jen sekundár je z něho vyosený

[myXall]

Chlapi, ja som uz totalne zmateny

Mne celkom dava zmysel to co napisal Martin...

Tohle samozřejmě OK není. Podle mě máš sekundár moc vysoko, takže svazek z výtahu ho protíná mimo střed pavouka, a po kolimaci laserem máš hodně nakřivo primární zrcadlo. Což by opticky nevadilo, soustava je i tak zkolimovaná, pouze ne v pravém úhlu. Ale:
1) bude nesymetrická vinětace na zrcátku
2) bude to asi vinětovat o hranu tubusu
3) montáž bude mít kuželovou chybu, kterou sice vykompenzuje GO-TO systém, ale difrakční paprsky kolem hvězd s tubusem proložený na východ a západ na sebe nebudou pasovat (budou vzájemně pootočené)
4) obě vinětace způsobí hnusné difrakční jevy okolo obrazu hvězd (což je asi to co máš ve snímku)
...

Ja to mam uz asi tak rozhasene po tolkom experimentovani, ze to asi vsetko rozoberem a nanovo poskladam

Skusim to este raz podla nasledovneho postupu:
https://www.astro-baby.com/astrobaby/he ... reflector/
je tam obrazok ako by to malo vyzera v pripade f/4 sustavy, toho sa budem drzat:

... je tam vidiet, ze vertikalne ramena pavuka nepretinaju stred kruznice

Este je tu moznost si pozicat OCAL kolimator a tym to dat nejako doporiadku.

[MilAN]

Skusim to este raz podla nasledovneho postupu:
https://www.astro-baby.com/astrobaby/he ... reflector/
je tam obrazok ako by to malo vyzera v pripade f/4 sustavy, toho sa budem drzat:

... je tam vidiet, ze vertikalne ramena pavuka nepretinaju stred kruznice

A nebo si najdi jiný návod a jiné obrázky, kde bude pavouk i střed se překrývat. Protože špatných návodů a obrázků je plný internet. Zrcátka se lepí na držák už s offsetem a tak při kolimaci se není potřeba na něj nějak zaměřovat. Osa držáku je na křížení pavouka a leží na optické ose-ne mimo.

[astrolama]

Ahoj, tohle mi leze ze zkolimovaného newtona f2.8
Dalekohled je opravdu zkolimovaný tak, že laser míří na terčík primáru a zpět se odráží do díry kolimátoru, při otočení kolimátoru se drží na místě. Nevím jak moc ta optická osa hraje z tou mechanickou, to teď neřeším. Přesto všechno mi v toho lezou takovéhle fotky.
Při otočení kamery o 90° se ta rozcapená část jen přestěhuje na kratší stranu čipu. Co je špatně, kolmost výtahu k tubusu při pohledu zepředu?

[hades]

nezkolimovaný kolimátor?

[astrolama]

Rozhodně ne, to jsem kontroloval taky, na delší vzdálenost cca 1.5m to neopisuje žádné kolečko. Mám i tu mastnou kolimační kamerku a i tak se nedostanu dál. Na kamerce vidím značku na primáru jak se kryje s čočkou té kamerky, ramena pavouka jsou na ose taky. Zkoušel jsem na na blbce vysunout výtah uplně ven zasunout laser a snažil "vaklat" výtahem z boku jestli tam neuvidím nějakou vůli. Nic tam není. To pole takhle blbé už od začátku co ten dalekohled mám a už mě to vážně nebaví. To přece není možné abych na tolik pokusů o kolimaci neuspěl a že jich bylo.

[MMys]

Tohle už jde podle mě dohnat pouze náklonem kamery na korektoru na tilt adaptéru. U číňana vůbec není jisté, že je senzor rovně, a při f/2.8 je vidět všecko. Přeji pevné nervy.

[biker.fm]

Pro kolimaci laseru 1.5m je malo. Ja kolimuji laser na cca 6m vzdalenou stenu.
Pri vlozeni laseru do vytahu a zaaretovanim sroubku, nevyosi se laser ?

[astrolama]

Já to neutahuju, jen kontroluju po obvodu jestli dosedá. V té 1,25" násadce to má trochu vakl. Na focení se to sešroubované přes ten M48 závit takže tam se to nemá kde vyosit. Dobrá tedy zkontroluji laser na 6m. Vyfrézuji si do kusu dřeva přesně díru aby se tam dal na těsno vsunout a poreferuji jak moc drží na místě.

Jak moc to drží tobě?

[astrolama]

Je nějakých půl centimetru snesitelný výsledek kolimace kolimátoru na cca 5m? 6m tu nezvládnu. Vlastně jsem do toho nijak nehrabal jen to strčil do díry ve dřevě a otáčel a kontroloval značku.

[PaliR]

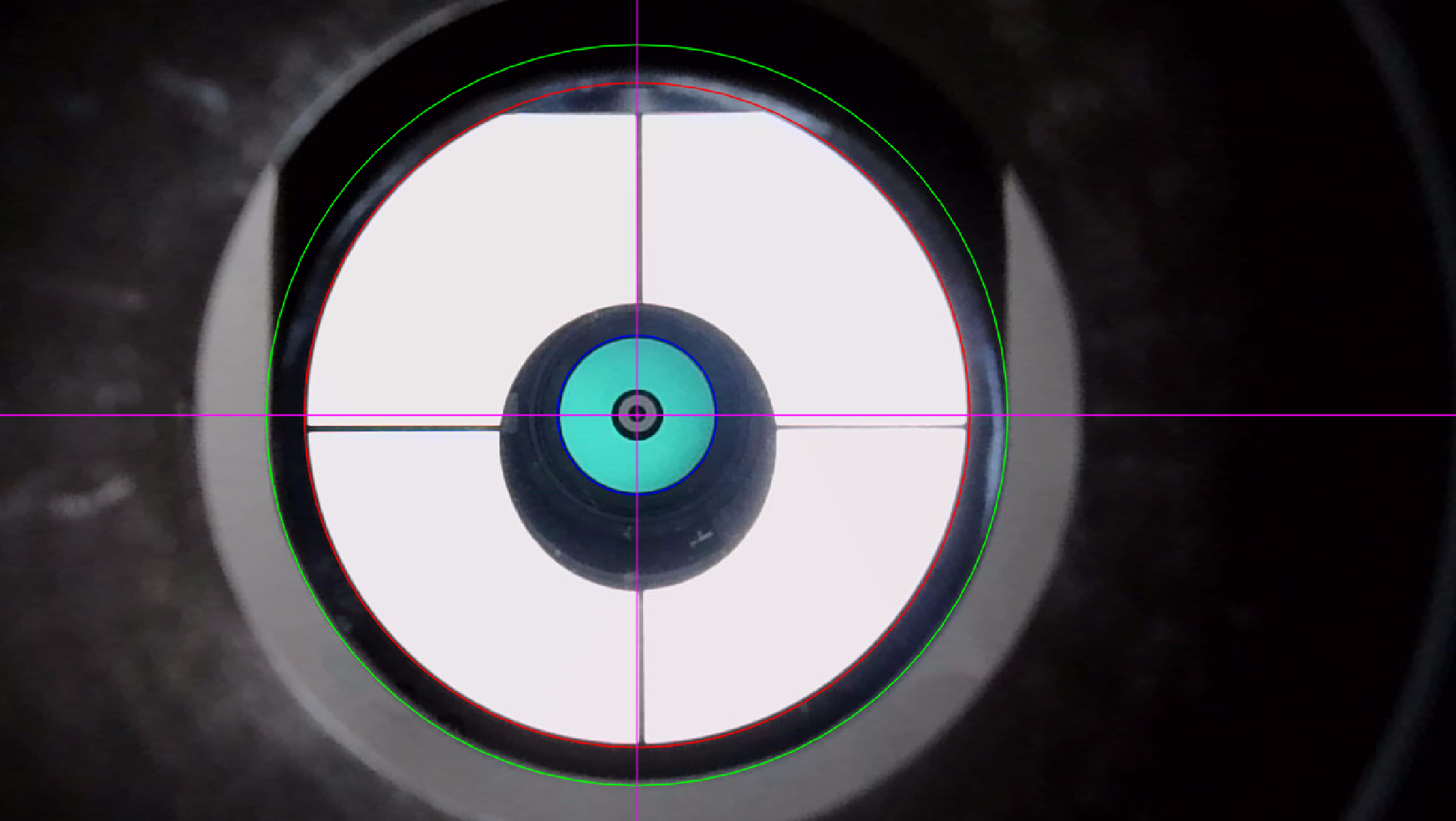

Potrebujem poradiť, pri kolimaci se dostanem k tomu výsledku. Nikdy sa mi nepodarilo aby bol pavuk vycentrovany.
Odkaz na náhľad http://www.repicky.cz/ocal.png
Mam sekundárne zrkadlo vysoko alebo nizko? Skušal som ho posúvať ale bez výsledku.
Mám SW 150P s CNC pavukom.
Používam OCAL 3

Dík moc

[astrolama]

Obrázek bude jen výřez z celého FOV Ocalu, možná bych se podíval jak si to stojí oproti té linii vršku výtahu. Proti spodku vypadá obrys sekundáru uprostřed. A pak kolimoval výtah, pokud to jde.

[PaliR]

Pre Astrolama, neviem či ide o výrez FOV Ocalu, tak ako mi to kamera ukazuje tak som stiahol. Na primare nemam klasické držiaky zrkadla, ale dokúpil som celý "ring" CNC pre primár. takze v Ocalu ich nemožno vidieť. Alebo nerozumiem o čo ide Možeš viac rozviesť čo tým myslíš?

možná bych se podíval jak si to stojí oproti té linii vršku výtahu

Ďakujem

[astrolama]

Chtěl jsem tím říct, že pokud jde kolimovat výtah, tak jsem na obrázku oranžově označil stranu s kterou pohnout. Teď nevím jestli přizvednout nebo více posadit ale jedno z toho to bude. Pak postup kolimace zopakovat.
PS: těmi šipkami jsem označil vršek focuseru asi to bude přiblížené kolečkem myši proto to je vidět jen na jedné straně.


[MilAN]

Já bych viděl problém v umístění té zelené kružnice. Je potřeba klolimátor zaostřit tak, aby byla ostrý vstup do dalekohledu a na něj přesunout zelenou kružnici. ( je to zřejmě tam, kde má astrolama ty zelené šipky). Možná bude potřeba trochu přisvětlit. Teprve pak zaostřit na zrcadlo a obraz a centrovat optiku.
Podíval bych se znovu na tenvideo návod-je to tam vše vidět.
