Kontrola čipu

[Pidrman]

Zdravím

Zeptám se. Jde v domácích podmínkách nějakým způsobem zkontrolovat kolmost senzoru v kameře ?

Díky za rady

Honza

[Psion]

Já bych to udělal na hvězdách, zaostřil bych na jedné straně a kontroloval tu druhou stranu. Často bývá na křivo bajonet objektivů.

[MilAN]

Seřizoval jsem si podobně i RASA 200/400. Bahtinova maska, zaostřit přiměřeně jasnou hvězdu uprostřed a pak s ní přejet do všech rohů a překontrolovat. Je dobré si vždy snímek uložit a pak vytvořit složeninu z 5-ti snímků jako podklad pro další štelování.
Nic jednoduššího asi nejde vymyslet a pro praxi to bohatě vyhovuje.

[Medojedlik]

Neradim, protoze nevim,tudiz jen davam podnet k vyzkouseni.

Posledni verze Sirilu ma funkci tilt > nejspis to zmeri fwhm po celem snimku, udela mapu a ukaze "jak je to krive". Nemam ale zkusenost, jak moc je tahle metoda pouzitelna. Jelikoz je to zdarma, tak by to mozna stalo za to zkusit a treba porovnat s tim, co ukaze metoda s bahtinovou maskou.
https://siril.org/

Honza

[hades]

Náklon jsem kontroloval přes CCD Inspector: https://www.ccdware.com/products/ccdinspector/
viewtopic.php?t=10335&start=45#p427608

[astar]

Taková to měření předpokládjí jednu věc a to: Co je před šroubením kamery je dokonale seřízené. V mnoha případech to ale není, tak pro srovnání čipu skoro nepoužitelné, zjistí se jen celkový výsledek. Některá horší seřízení dalekohledu se dají docela dobře kompenzovat nakloněním čipu př. naklonění korektoruu u Newtona. To může pak mít problém při vytváření kompozice pokud se rotuje jen kamerou s tlterem .

[MilAN]

Očekával jsem, že se to zvrhne na softwarové aplikace pro vyhodnocení pole
Předpokládám, že není potřeba jen to zkontrolovat, ale i seřídit. A také, že vlastní dalekohled až po výtah je dobře kolimován.
Můj jednoduchý postup s Bahtinovou maskou:

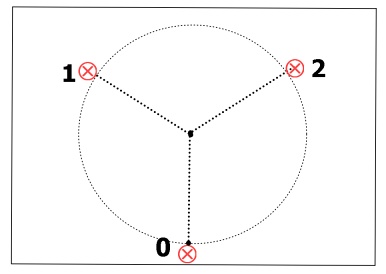

1/natočit kameru tak, aby body 0,1,2 směrově odpovídaly seřizovacím prvkům ( tilt a pod.)
2/ zaostřit hvězdu v bodě 0 . Při tom zjistit, jakým směrem se je nutno pohybovat ( vpřed/vzad) při jaké poloze kříže Baht. masky.
Zafixovat ostření
3/umístit hvězdu do bodu 1 a pomocí seřízení dosáhnout správného tvaru Bahtin. kříže - Zaostření stále fixováno
4/umístit hvězdu do bodu 2 a provést totéž
Při první iteraci to asi nebude ještě ono, tak opakovat body 2,3,4

[Pidrman]

Zkusím a uvidím co zabere.

Jinak jsem našel také nějaký způsob na samotnou kameru.

https://www.youtube.com/watch?v=apAhpLQuzxU&t=3s

https://www.sxccd.com/support/maintenan ... vr-camera/

Ale na kolik je to použitelné sám nevím, dost se to tam všechno mele

Jinak všem děkuji za podměty.

[Psion]

No tohle bych si teda nepořídil, tady se bavíme o mikrometrech a tohle je o desetině milimetru

[astar]

Takto podobně se dá zjistit správné s centrování ploch korektoru. Tam se ale musí paprsek nastavit přímo do středu a vrátit se spět, přičemž všechny odlesky od ploch také . Tak to jsem kontroloval ten ES HR korektor a nikdy se odlesky nesetkaly, odchylky byly od 3 -100mm.
Pro kontrolu náklonu je to fakt moc hrubé, odchylky v odrazech se dají měřit tak v mm. Přesnost na 0,1mm je nereálná .
