Tak zrovna tyhle velké kondenzátory jiné konstrukce jsem na mysli neměl Máš pravdu, že ty by možná pomohly, je rozměr, který by ustál startování nebude asi zrovna malý. Jen by byl problém se zapínáním, když jsou vybité. Ta dioda je proti tomu úplně triviální řešení.

Proč to dělat jednoduše (a levně https://hadex.cz/a001a-kys3030-dioda-sc ... 30a---do5/ ), když to jde složitě

Proměřil jsem napěťovou ztrátu na rozvodné krabičce a na jednotlivých výstupních konektorech se pohybuje mezi 0,01 a 0,03V. Mám tam teď CYSY 2x2,5mm o délce 3m

A měřil jsi to při zátěži, nebo na prázdno? Pokud bez zátěže, tak je to naprosto k ničemu. Já jen, že se tam nikde nevyskytuje hodnota, kterou jsi spočítal.

Aha, no bylo to skoro naprázdno, jako spotřebiče tam fungovali jenom podsvětlená tlačítka a ta si berou každé 0,05A.
Plnou zátěž jsem zatím neměřil ale změřil jsem pokles při otáčení fokuséru, a to bylo o 0,05V.
Když vyjde čas dnes tak na to zapojím montáž, fokusér i foťák a provedu nové měření

hades píše:Když vyjde čas dnes tak na to zapojím montáž, fokusér i foťák a provedu nové měření

Mrkni i na napětí, které ukazuje montáž - najdeš to někde v menu...
Úbytky na kabelu budou určitě v pohodě - horší jsou konektorty a pojistky.

Jen takový poznatek. Originál napájecí kabel k HEQ5 ( konektor auto zapalovač ),pružinka to drží pojistku je tak nesmyslně tuhá, že se už u tří lidí ( co vím ) díky tomu vypnula montáž jen kvůli sférickému pohybu samotné montáže při focení ( změna polohy kabelu - a to že byl kabel volný a nebyl napnutý ). Tak si dokážu představit jaký je to kvalitní spoj. Ráno zjistili ( jednou i já ) že od nějakých tří hodin ráno byla montáž vypnutá. Bohužel některé zdířky mají jen hladké stěny.

A další poznatek, během focení se nemá jít spát

Pokud hledáte zátěž pro měření úbytku na sestavě drátů a přechodek, velice jednoduše se dá použít autožárovka, 21W (blinkry, brzdy) nebo H4 55W z hlavních světel.

Konečně jsem se dostal k prvnímu testu v terénu. Napětí, zobrazené v ručce montáže oscilovalo mezi 12,6V a 12,7V. Ale protože jsem měl multimetr zapojený pro měření proudu, nemohl jsem v tom okamžiku změřit napětí přímo na svorkách baterie. To jsem udělal až doma a ukázalo mi to 13,0V. Takže mi to vychází na napěťový úbytek 0,3-0,4V.
Jinak HEQ5, tak jak ji mám modifikovanou (upgrade na GoTo a místo ozubených kol řemínky) si cucá následující proudy:
Čerstvý start: 0,36A
Siderální rychlost: 0,72A
Plná rychlost v obou osách (při alignmentu): 1,17A
Pointace se na konzumaci nijak neprojevila, multimetr pořád ukazoval 0,72A

Darujem krabičku pre rozvod napájania, viď foto.
Jediné čo bolo fajn na tom trafe bola krabička.
Vonkajšie rozmery 65x38x163mm. Najlepšie osobne, poštou sa mi to nechce posielať.

Spáchal jsem si univerzální zdroj - obludu. Napájení má z 220V, z akumulátoru a lze dobíjet z nastartovaného auta.
Zapojení vstupů jsem jsem opráskl tady na fóru (diody schottky) + dioda ochrana proti přepólování vstupů - zkratem (autopojistky pojistky jsou v přívodních kabelech).


Původně jsem chtěl 5V brát z té USB zásuvky, ale pak jsem přidal 5V/10A Modul DC/DC step down - USB konektory se mi blbě pájely . Až na fotce jsem si všiml, že jsem blbě nalepil štítek .
Protože mám NB HP, musel jsem bohužel použít jejich zdroj pro napájení z auta - kompatibilní zdroje nefungovaly. NB hlásil chybu a jel na svoji baterku. Při použití 12V->220V->19V byl odběr 1,2A, s origo car zdrojem 12V->19V 0,6A tj. polovina.

Dotazy na zkušené:
Pokud budu mít ze síťového zdroje 13,6V můžu nabíjet akumulátor, když ho nechám připojený ? Zabudovaný zdroj má napětí nastavitelné a má 150W.
Nebude těch 13,6V vadit třeba chlazení ASI kamery ?

Přemýšlím nad stavbou plně integrovaného řešení, tak jak to má udělané biker.fm. Prostě nasypu do jedné krabičky vše, co mám nyní rozdělené do tří krabiček. Budou to tyto části ovládání:

• Raspberry Pi 4
  2x PWM obvody pro regulaci ohřevu rosnic
  Rozvod napájení 12V
  Převodník 12V-5V USB pro napájení maliny

K tomu všemu venkovní konektory: RCA pro připojení vyhřívacích pásků, napájecí konektory pro kameru, fokusér, montáž a jeden záložní navíc. Malina bude umístěna tak, aby její USB konektory byly snadno dostupné zvenčí.
Opět by to mělo být minimalistické s co nejmenšími rozměry, aby to šlo snadno připevnit přímo na tělo dalekohledu.

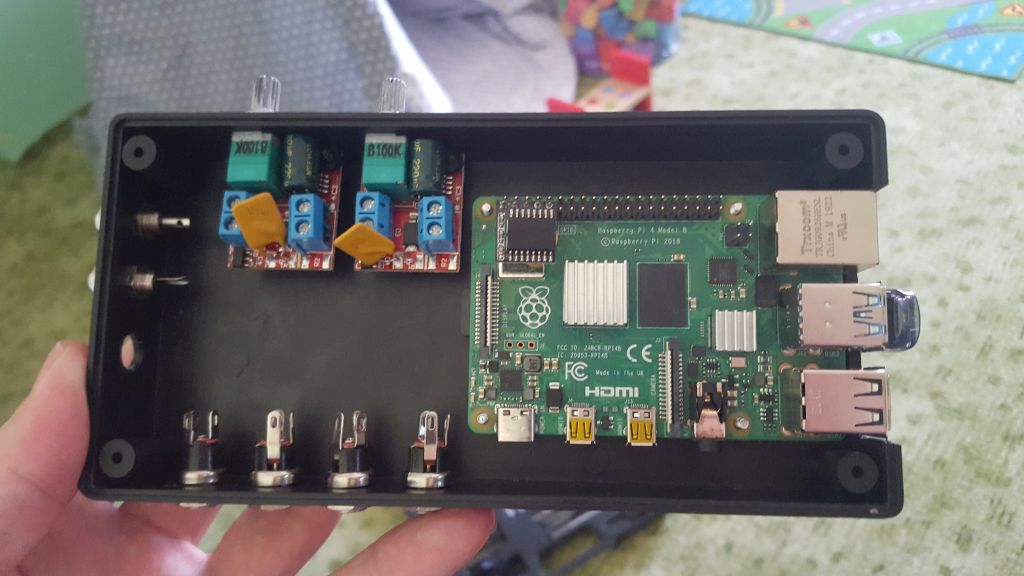

Takto to zatím vypadá. Zbývá trocha toho pájení a zapojování.

Taky jsem se do něčeho podobného pustil. Ale poběží to na Intel NUC. S tím, že v tom bude vyhříváni, rozvod napájení a elektronika ostření. Do montáže půjde pouze jeden kabel ze zdroje.

midars píše:Nebude těch 13,6V vadit třeba chlazení ASI kamery ?

Ve specifikaci je 9-15V, takže 13.6V nevadí.
