Já mám silicagel nasypaný v kopulce v prostotu kolem objektivu s kamerkou a vše jsem před smontováním utěsnil silikonem, takže zevnitř se mi nerosí. Elektronika má ventilaci otvorem ve spodní části.
Z venku mi namrzá a rosí se, ale nevyhřívám ji neb mám obavy o plast. Funguje od roku 2021.

Tak jsem se tady vydal cestou stavby celooblohovky. Raspberry Pi4, k tomu pripojena Raspi HQ camera s rybim okem, RTC modul a DHT11 pro mereni teploty a vlhkosti. K tomu 128GB flashka na ukladani fotek. Software si delam vlastni, cilem je propojit fotku a namerenou teplotu a vlhkosti + zobrazit prubeh noci v grafu, v intervalu cca. 10s.

Po zhruba 4 měsících návrhů a několika nepovedených výtiscích jsem se dnes dovolil zařadit mezi majitele celooblohovky. Test zatím jen při zemi, finální umístění až za lepšího počasí.
Na tomto místě chci veřejně poděkovat kolegovi Fester, který mi trpělivě pomohl při zprovoznění vyhřívání kopulky - bez jeho pomoci bych se stále mlžil Díky Fester !
Celé to běží na RPi4 a softu Allsky.

Super ze si to dotiahol do zdarneho konca, pomohol som rad. Uz Ti asi iba poprajem nech ti kopulka nezozltne, voda nezatece a vtak neo..re

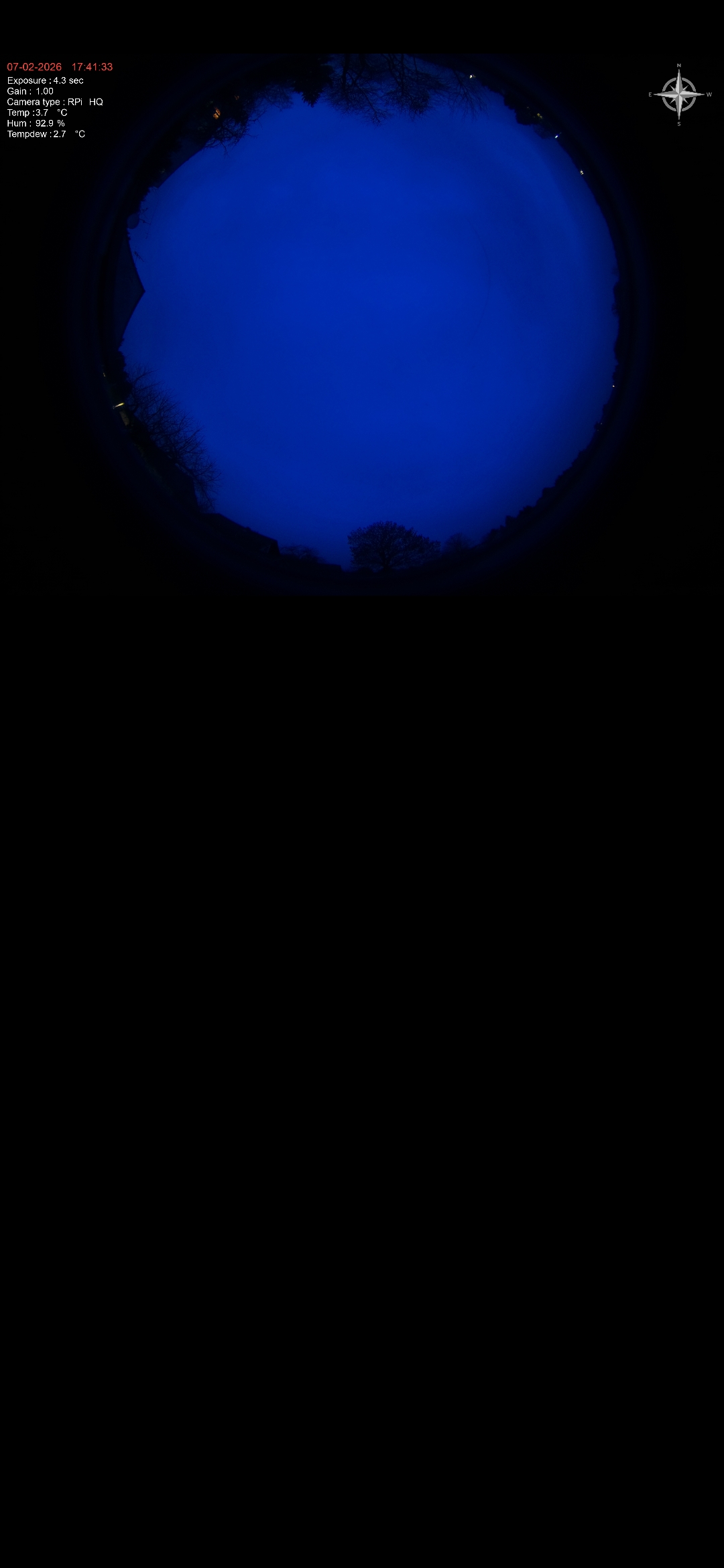

Kamera je stále ve stádiu testování na plotě, v pondělí jsem ji po týdnu deště musel sundal, uvnitř už byla 100%-ní vlhkost a nešlo to dolů. Tak jsem kopulku rozebral a zkusil přetěsnit, zároveň jsem výstup umístil na web na mapu TJ. A k tomu mám dotaz - při zobrazení "mapy se souhvězdími" na aktuální obraz mám tuto mapu obráceně převrácenou= jih nahoře a západ vlevo. Sice to jde na webu TJ otočit, ale při novém načtení je to zase špatně.
Může mě někdo z majitelů celooblohovky navést, co mám kde změnit?
Děkuji, Zdeněk

Asi nikde nemám fotku, takže jen popis. Kamera je v kopulce ze které jde ven jen zatěsněná stripline a mezi kopulkou a výtiskem z PETG je vše utěsněno silikonem a seštoubováno. Prostor uvnitř je do výšky sloupků pro uchycení kamerky je nasypán silicagel. Rosí se jen z venku. RPi4 s ventilátorem je napájená přes PoE je volně v odpadni trubce 100mm na které "sedí" ta kamerka v kupuli. Jede bez demontáže kopulky, jen občas ( tak 2-3x do roka) je odmountne "datová" SD 128GB karta. Takže kartu musím vyndat, dát to NB, kde se vzpamatuje a vrátím ji zpět.

Výtisky mám taky šroubovací, k silikonu jsem přistoupil včera, spíš se asi jednalo o nějaký průsak vlhkosti mezi tištěnými díly kolem kopule. Silikagel jsem nikam nedával, mám tam topení, extra ventilátor a ventilátor od RPi. Už mám namalovanou a vytištěnou další verzi, budu osazovat o víkendu.
Teď řeším ještě to otočení hvězdné mapy.

Rotaciu toho hviezdneho overlay si nastavis v Editor - dole vyberes subor: configuration.json(local Allsky Website), polozka "az:" . Tam nastavis uhol natocenia voci obrazu. Save,restart a malo by to fungovat.

Fester, super, děkuju moc, už je to "štábní" !

Pozeral som ti to a este jedna vec,v tom subore je aj nastavenie vysky,sirky,offsetu od kraja obrazu,,ked sa stym pohrajes,je to ale pokus-omyl na viackrat, tak ti to celu tu mapu premietne priamo do obrazu presne ako to ma byt, hviezda v overlay na hviezdu z fotky. teraz ti napr nazov moon vypisuje az kdesi dole. Da sa to zladit na par pixelov len teda teraz pri Mesiaci tych hviezd moc videt neni podla ktorych by si to zasuladil..

Zdravím,

po některých velmi vydařených forkách v sekci Meteor až bolid mě nadchl koncept zachycování těchto jevů automaticky. Na interneru jsem našel nespočet návodů, ale rád bych od někoho dostal přímou odezvu.

• Mám momentálně nevyužívanou kameru ZWO asi224mc, kterou bych rád uplatnil

• Zakoupil bych Raspberry, data si přes něj posílal přes wifi

• Tělo si vytisknu, PLA se vyhnu

• Co se týče kupole, vystačím si s nějakou akrylickou? Nebo z plexiskla? Nebo je potřeba skleněná? Popřípadě, kde bych takovou sehnal?

• Pochopil jsem že základní čočka shippovaná s kamerou nestačí, ale je potřeba si pořídit nějakou kvalitnější. Máte na to nějaké tipy?

• A ve finále, co vyhřívání/chlazení? Jak se vyhnu zamlžování kupole zevnitř, popřípadě zvěnčí?

Děkuji mockrát, pokud si někdo najde čas mi poradit

Na spousty tvych otazek uz tady jsou odpovedi.

Vojtěch Jančura píše: ↑29. 04. 2026, 16:58

• Co se týče kupole, vystačím si s nějakou akrylickou? Nebo z plexiskla? Nebo je potřeba skleněná? Popřípadě, kde bych takovou sehnal?

Takto vypadá obraz z 4inch akrylové kupole, která jede od roku 2021

Vojtěch Jančura píše: ↑29. 04. 2026, 16:58 Co se týče kupole, vystačím si s nějakou akrylickou? Nebo z plexiskla? Nebo je potřeba skleněná? Popřípadě, kde bych takovou sehnal?

Tak akrylická je z plexiskla To není nebo, to je totéž. Plexisklo = akrylové sklo = Polymethylmethakrylát (PMMA).
Ještě občas bývají ke koupi polykarbonátové, ale ty jsou měkčí. Sice jsou houževnaté, odolné nárazu. Narozdíl do plexiskla, které snadněji praskne, ale plexi je odolnější na škrábance než polykarbonát.

Ty plastové obecně nějaký čas vydrží, tím déle, čím méně je musíš čistit. Každé omytí způsobí vlasové rýhy na povrchu, které dost snižují kontrast v okamžiku, kdy na kopulku něco svítí (měsíc, vzdálené pozemní zdroje). Při provozu na tmavém místě je to daleko lepší, než ve městě/u města. Výhodou je cena.

Skleněná, zvláště pokud má AR vrstvy na vnitřku, má kontrast podstatně lepší, ale vydrží skoro věcně, dá se beztrestně omýt kolikrát je třeba. Nevýhodou je cena. Verze s AR vrstvami a dobrou optickou kvalitou (tedy ne ze skla vyfouknutá dekorační kopule) stojí tak 3-5000 Kč.

Vojtěch Jančura píše: ↑29. 04. 2026, 16:58

• Co se týče kupole, vystačím si s nějakou akrylickou? Nebo z plexiskla? Nebo je potřeba skleněná? Popřípadě, kde bych takovou sehnal?

Pokud bys chtěl, mohu zaslat nepoužitou akrylátovou kopuli, průměr možná 150mm. Nic bych za ní nechtěl.
Pokud bude zájem, změřím přesněji.
