Doma vyrobená montáž

[boris]

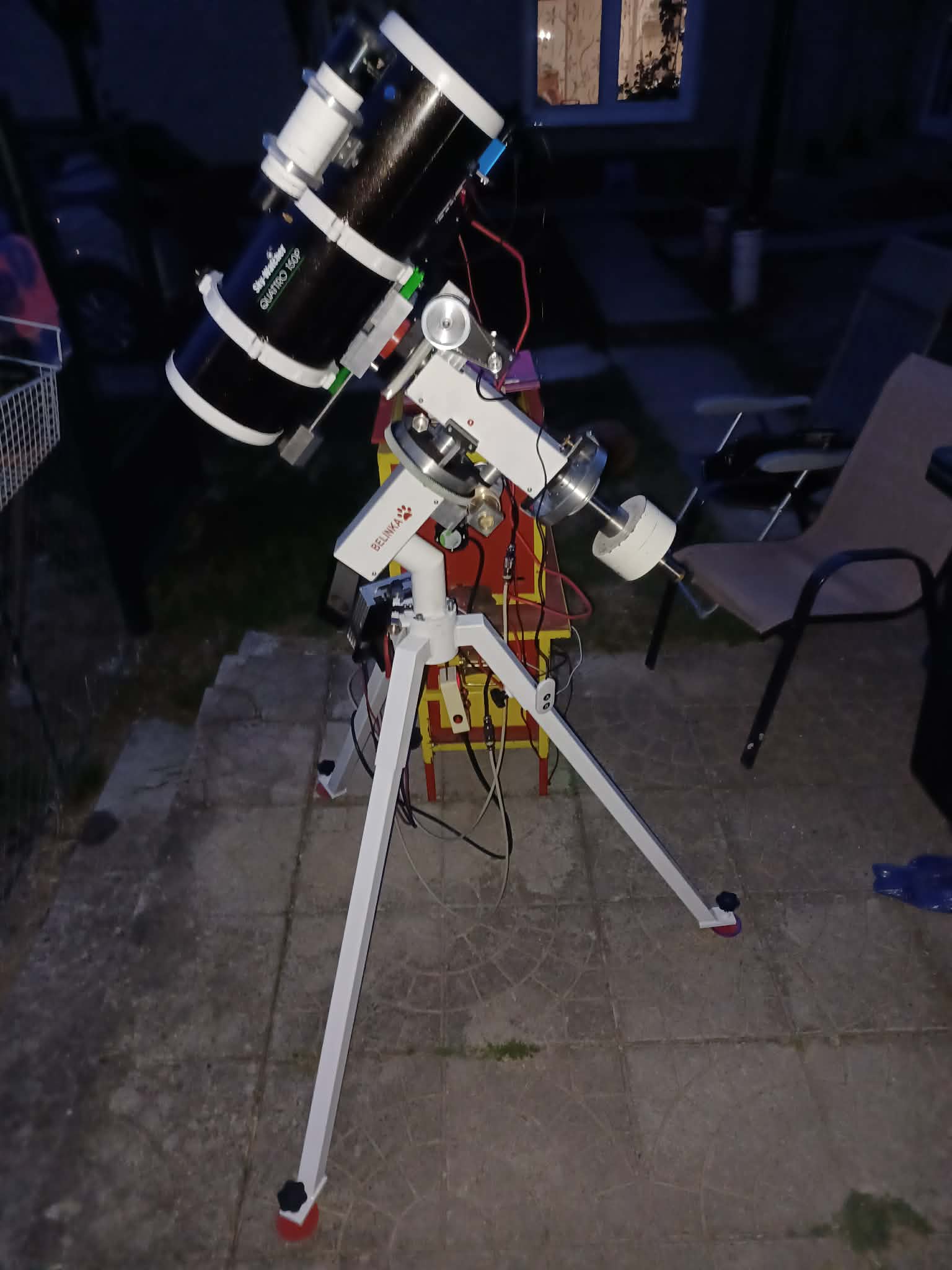

Prvý prototyp tejto montáže som vyrobil v roku 2021 v rámci technickej prípravy na avizovanú kométu ZTF E3. V dostatočnom časovom predstihu pred kométou boli v hre dve základné možnosti: kúpiť a užiť? Alebo vytrápiť sa a mať niečo vlastné? Keďže mám skromne vystrojenú dielňu som sa rozhodol vyskúšať pretaviť predchádzajúce skúsenosti z výroby dvoch pevných montáži do niečoho čo by bolo transportné a súčasne dostatočne tuhé a vyhovujúco presné. Tak začalo vyvíjanie nemeckej montáže s priemetom osí 30mm. Je to modifikovaná, konštrukčne vlastná montáž podľa predlohy Ivo Zajonc Hurbanovo 1985. Sú v nej implementované zlepšováky používané mojimi staršími priateľmi najmä Františkom Michálkom. Prvá z montáži mala iba hodinový pohon a deklinácia bola s jemným pohybom. Tento rok som aj tú prerobil na šnekové kolo v DE. Montáže boli kus od kusu iné v zmysle lokálnych zlepšení. Napríklad pruženie šnekov, alebo usporiadanie domcou. Inak sú rozmerovo rovnaké. Najlepšie by som ju prirovmal k napr. HEQ5. Svoj účel splnila, bola stvorená na fotenie mimo hvezdárne s dostatočnou nosnosťou. Poslednú.montáž tu zobrazenú som vyrobil priateľke, ktorá sa spolu so mnou učí astrofoto. Kúpila si najprv SW GTi. Keď sme však fotili spolu zatúžila jednako pracovať na väčšej montáži, tak som.jej ju vyrobil. Na snímke je vyubrazená nachystaná na prvé pozorovanie osadená N150/600.

[Psion]

Muselo to být hodně práce, dnes se to řeší úplně jednoduše přes HD převodovky, což je už mechnicky sranda.

[golansk]

Ahoj, máš to pekné, pekná malá prenosná montáž. Keďže sa tu preberá pekná domáca výroba tak by som sa chcel spomenúť náš projekt jedná sa o dobre známu konštrukciu ktorá vzniká v domácich podmienkach. Samozrejme zo súhlasom konštruktéra. Prikladám odkaz na stavebný seriál. Možno sa bude páčiť....M.
https://www.astrophoto.sk/2026/02/stavba-montaze/

[boris]

Poznám HD prevodovky. Je to užasná vec a veľmi fandím každej stavbe montáže pomocou nich. Tieto moje montáže sú v dnešnej dobe prežitky. Urobil som si ju iba preto práve týmto spôsobom, aby som ju vyrobil úplne celú sám v mojich domácich podmienkach. Keby ste chceli snímky jednotlivých častí buď vy, alebi iní záujemcovia, pošlem vám. Môj email je boriakardos@gmail.com

[boris]

Áno viem o vašom projekte a fandím vám. Cesta sa skracuje a budete zachvíľu v cieli. To bude krásny pocit. Táto montáž je od piky jeden skvelý a životaschopný stroj. Dielo majstrov od vývoja po výrobu a tak určite aj pôjde - ako sťuka v oleji. Držím palce chlapi.

[golansk]

Ďakujem, dalo to veľa práce ale už finišujeme za chvíľku budeme skladať a testovať. Prikladám odkaz na domáce brúsenie sekundárneho prevodu.
Dúfam že po víkende hodím nejaké foto už zostavenej montáže pred PU

[Stanislavxyz]

Paráda pánové! Oceňuji toto domácí tvoření! Dříve to byla z nouze ctnost, ale dnes se do takových věcí pouští jen opravdový nadšenec, pro kterého cesta jest cílem. Borisova montáž vypadá pěkně a rád věřím, že bude i dobře fungovat. Jen mi něco našeptává, že jeho "skromne vystrojenú dielňu" bych já nazval super výrobním prostorem plným bezvadných strojů...

Na podrobné technikálie se asi vyptávat nebudu, ačkoliv mě to zajímá, mám teď na pár roků zcela jiný program než hraní si v dílně. Každopádně Borisovi přeji ať montáž dobře slouží a kolegům z Astrophoto.sk zdar při jejich snažení!

[boris]

Vďaka chlapi. Budeme si držať palce, nech pislúchajú tie naše slečny a ak sa aj zjaví nejaka detská chorôbka, aby sme ju v pohodičke vyliečili. Nech sa darí v dielach.

[Naburko]

Borisova prenosná montáž je síce svojou konštrukciou prežitok, no pocit vlastnej výroby je na nezaplatenie. Sám som bol užívateľom podobnej montáže ako Boris prezentoval a na podmienky a spôsob konštrukcie mala montáž celkom stabilný chod.

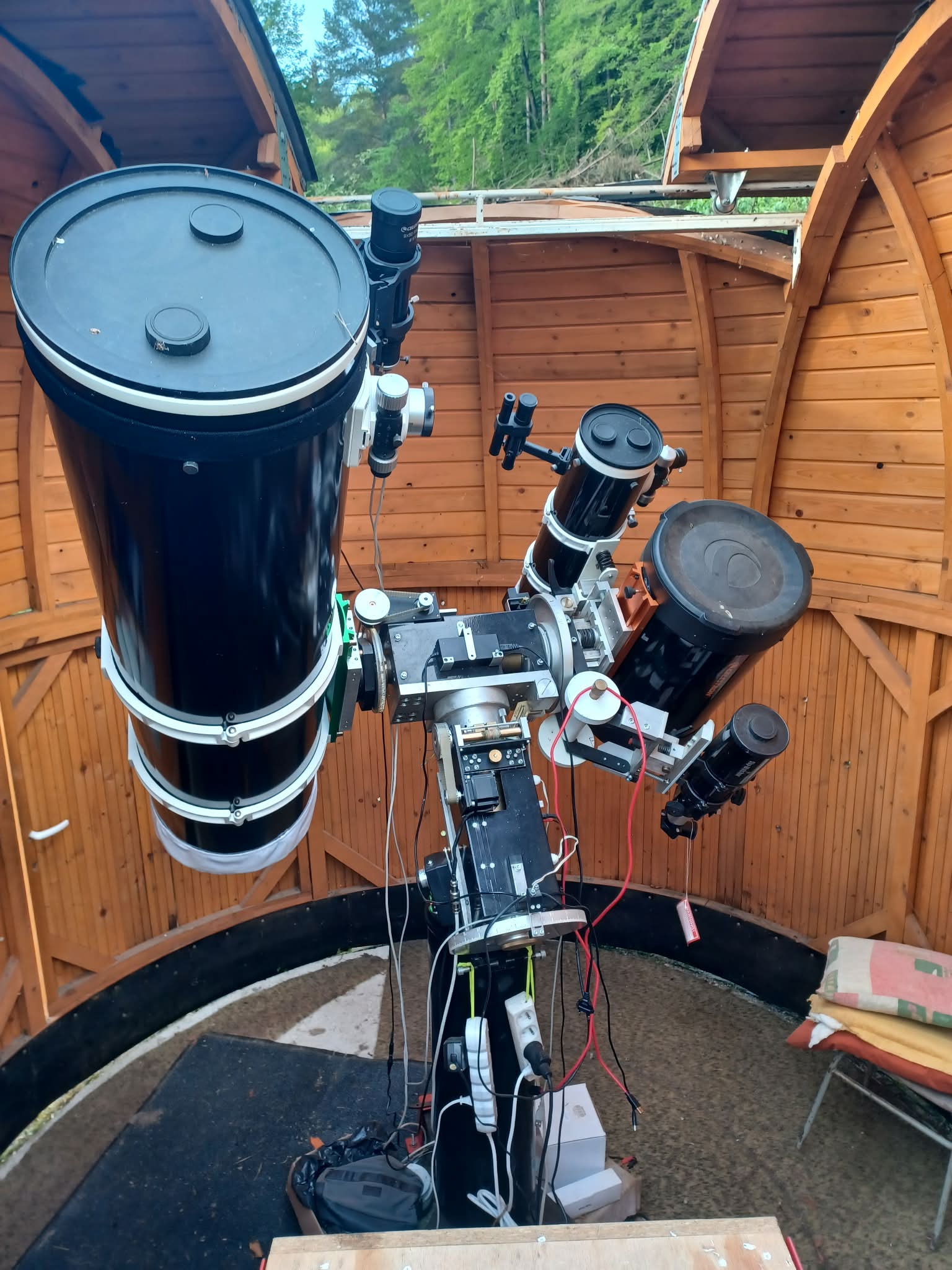

Pridám tiež fotku ťažkotonážnej mašiny, ktorá vznikla ešte predtým ako sa Boris pustil do týchto mini verzií a bola im prakticky predlohou. Detaily prípadne isto popíše Boris. Táto montáž sa istý čas ohrievala u mňa v búdke a čoskoro by ju mala nahradiť práve montáž návrhu Martina Myslivca. Výrobu už tu reflektoval Golan.

[boris]

Túto montáž som vyrobil v roku 2016 a na hvezdáreň bola osadená v r. 2020. Dovtedy som používal montáž p. Drbohlava. Chcel som si prejsť vlastnú cestu a tak sa montáž presunula z dielne na hvezdáreň. Na začiatku sa prejavili hneď detské choroby, ktoré má každá surová prvotina. Po niekoľkých demontážach a prerábkach je v ostrom používaní a aj keď popiera celkovú zaužívanú a skúsenosťami vycibrenú doktrínu montáže mám ju veľmi rád. Postupne nasledovali menované modifikácie: prvý odišiel z konštrukcie prvý malý šnek z motora na 80 zubové šnekové koliesko. Nahradil ho remeňový prevod. Potom sa zmenilo pevné uloženie hlavného šneku na pružné. Nasledovala výmena 150mm hlavného šnekového kola za 170mm. Neskôr bol dorobený pohon v DE, ale ten ešte nie je živý. To plánujem časom. Základné technické údaje: osi obe 60mm. Šnekové kolá 170mm a 150mm obe odvaľované závitníkom. Riadená Arduinom v RA. Nesie N300/1500 v ľavo, SC11", N130/650 a pointačný refraktorík 80/400 v pravo. Všetky ďalekohľady v pravo majú svoje krížové suporty.

[FunTomas]

Včera sa nám podarilo skompletizovať prvý funkčný prototyp. Viac info v článku https://www.astrophoto.sk/2026/05/stavb ... ze-8-cast/


[MMys]

Chlapi, dobrá práce. Alespoň ta moje vynaložená nepřišla vniveč, a bude to mít pokračovatele, nebudou existovat pouze dva exempláře. Já už stavím holt trochu větší mašinky
Těším se na pokračování a first-light.

[Psion]

Já jsem si říkal, kde jsem tuhle montáž už viděl

[Naburko]

Díky za pochvalu. Je to skutočne nádherne navrhnutý kus mechaniky.

Pôvodne sa malo first-light konať včera ale nejak sme nestíhali a trocha nás potrápila aj mechanika aj elektronika.

Rozbehal som USB pripojenie (ktoré samozrejme ako je USBčku známo viac nefunugje ako funguje), WiFi, aj ethernet a nahral teoretické prevodové pomery.

Zatiaľ neposlúchajú magnetické enkodery resp. AMS5311. Poloha sa nemení, pulzy osciloskopom nevidím je tam stabilne HIGH. Pokračovanie prieskumu zajtra.

No a od dnes je to klasický "astroMurphy". Ale aspoň mám čas to vyskúmať a pod oblohou už to bude na istotu


[FunTomas]

Chlapi, dobrá práce. Alespoň ta moje vynaložená nepřišla vniveč, a bude to mít pokračovatele, nebudou existovat pouze dva exempláře...

Díky Martin a nemaj obavy. Ako správny nasledovníci sme pridali drobné vychytávky, ktoré vylepšia už aj tak veľmi dobrý koncept.
1. Pridané brzdy na obe osy
2. Vylepšené vedenie kabeláže tak, aby nedošlo k odieraniu resp. ohýbaniu káblov
3. Rozšírenie enkodérových senzorov o snímanie home pozície
4. Vlastný napájací a USB hub, ten si vlastne už testoval.
