Chci založit téma ohledně návrhu a testování mojí 3d tištěné montáže.

RomanHujer tu svou presentoval zde.

Ty jsi autorem celého návrhu nebo budeš tisknout model od někoho jiného?

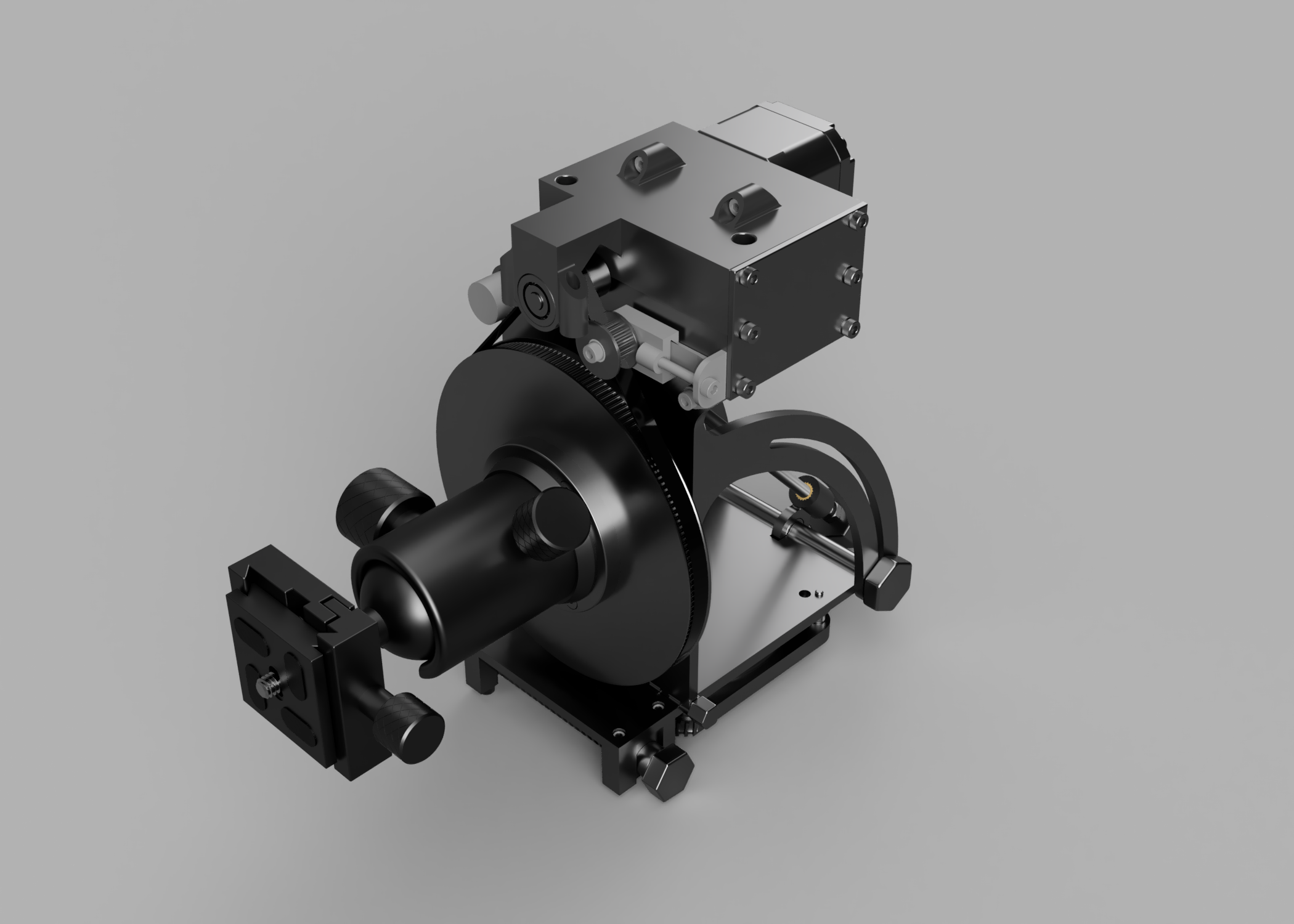

Zde bych chtěl představit mojí vlastní vytištěnou montáž . Už nějakou dobu se snažím navrhnout svojí vlastní montáž kterou bude moci člověk postavit ze součástek které se dají jednoduše sehnat a zároveň ji udělat co nejlevnější. Tohle je moje 3 verze která snad bude fungovat. Moje ůplně první verze která vůbec nefungovala a byla strašně navržená. Ale naučil jsem se na ní dost věcí a věděl jsem jak to napodruhé udělat. Tohle byla moje druhá verze kterou jsem navrh. Oproti první verzi jsem všechno přemodeloval a předělal Tohle je moje 3 verze která je velmi podobná mojí druhé verzi. Jedná se o dost robustnější verzi a udělaná hlavně tak že jde reálně vytisknou. Zbývá na ní dochytat pár drbek a měla by být snad funkční. Zbývá ji jenom už vytisknout . Zde je 3d model : https://a360.co/3rK7Lxb . Budu rád kdyby někdo kdo už navrh a postavil montáž řekl co si o mojí montáži myslí.

Tištené převody si úplně neumím představit (přesnost), tělo a věci okolo ano, na lehké DSLR s krátkým ohniskem objektivu.

Řemeničky nejsou vytištěné . Až na tu hlavní největší . Převod je řemenový. Nepřesnosti by neměli takvadit

3d tištěný převod jsem už zkoušel na mém prvním prototypu a byl naprosto otřesný . Byla tam velká vůle a ten převod byl velmi nepřesný. Kvůli tomu jsem zvolil řemeny na můj 2 prototyp protože mají žádnou vůli a jsou levné a fungují u open astro trackru. Proto jsem se rozhodl že si vytisknu hlavní řemeničku z plastu (může tam být problém v tom že zuby nebudou přesně do řemeničky zapadat (dá se vyřešit)). Převodovku jsem udělal z kovových řemeniček kvůli své levné ceně. Celkový převod je 90:1.

Konečně je moje montáž hotová a jsem na ní pyšný. Je schopna unést 2,5kg zvládne ohniskovou vzdálenost 300mm bez rozmazaných hvězd. Printables : https://www.printables.com/model/348574 ... cker/files . Co jsi myslíte že bych mohl zlepšit ? raw 30s s tair 3s : . Bohužel jsem nebyl schopen změřit přesnost protože nepodporuje prozatím guiding.

Ondrad píše: ↑17. 01. 2023, 19:04 Konečně je moje montáž hotová a jsem na ní pyšný.

Vyzera velmi dobre , ten remen na velke koleso je vyborny napad. Predpokladam, ze na 300mm ohnisko je treba co najlepsie vybalancovat, nech nepreklzuje. Vdaka za tvoju pracu, myslim ze vela ludi bude mat s tohoto radost.

Ondrad píše: ↑17. 01. 2023, 19:04 Bohužel jsem nebyl schopen změřit přesnost protože nepodporuje prozatím guiding.

Ale na to vôbec netreba aby montáž reagovala na korekcie. Staci nasadiť nejakú kamerku s hľadáčikom pustiť PHD2 a ten už vykreslí priebeh, drift a všetko potrebné.

4Brunco píše: ↑18. 01. 2023, 11:02 ...Predpokladam, ze na 300mm ohnisko je treba co najlepsie vybalancovat, nech nepreklzuje....

Autor určite použil ozubený remeň. Ten neprekĺzne.

nou píše: ↑18. 01. 2023, 12:29
Ale na to vôbec netreba aby montáž reagovala na korekcie. Staci nasadiť nejakú kamerku s hľadáčikom pustiť PHD2 a ten už vykreslí priebeh, drift a všetko potrebné.

Nejsem si jistý, jestli PHD-2 bude kreslit graf, když před tím neproběhne kalibrace ??

Na to jak se mi montáž jeví mechanicky je ta fotka fakt dobrá. Jen mi přijde, že je to konstrukčně poddimenzované. Soudím podle desky na které je upnuta justace polární osy, která je dist prohnutá. Nevím, možná je to výrobní problém, ale když vidím to prohnutí a nesouosé justační šrouby nepřijde mi to OK. Kritiku berte opatrně, s tiskem nemám žádné zkušenosti.

Máte pravdu s tím že ta přední část na které je justice polární osy je výrazně prohnutá což je špatně. V nové verzi která je na printables je tahle chyba už opravena tím že jsem jí udělal širší ať se tolik neprohýbá.Ale nemá to vliv na funkčnost.

Ak môžem poradiť, konštručne najpevnejšie riešenie by bolo pridanie lišty v tvare "L", ktorá by bola uzatvorená tými dvomi ložiskovými domcami na nastavenie v azimute.
