Vysvětlení spot diagramu

[FunTomas]

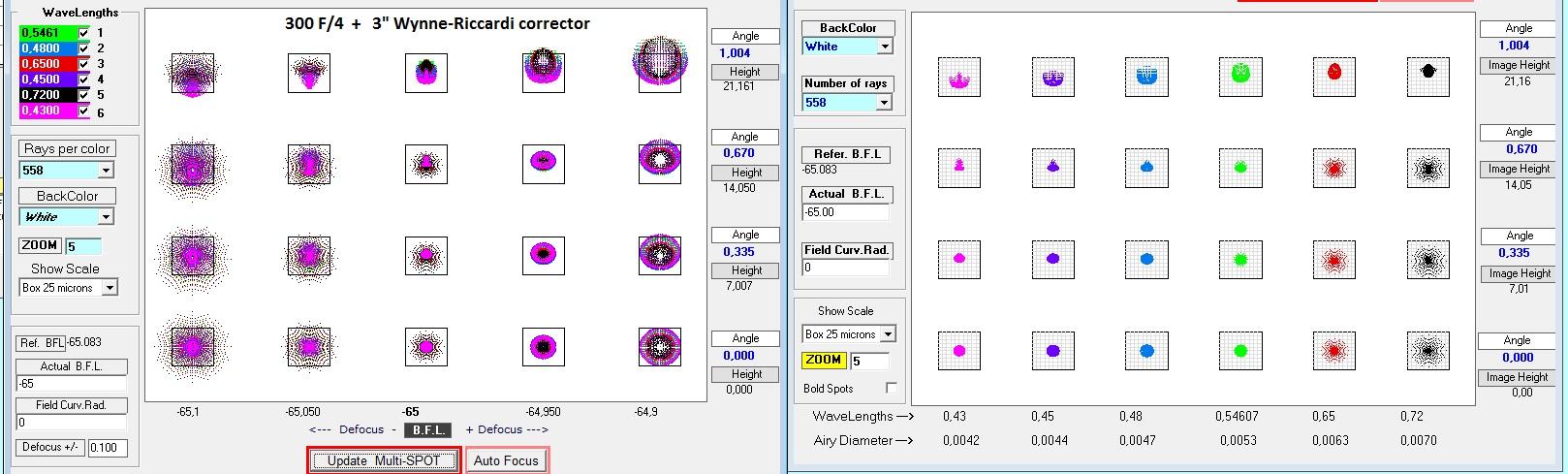

Vedel by mi niekto znalý vysvetliť čo znamená údaj height udávaný na pravej strane diagramu a v akých jednotkách sú jeho hodnoty? Sú to milimetre? Konkrétne sa jedná o tento diagram:

Obrázok prevzatý z teleskop-express.de.

[astar]

Ahoj , je to velikost obrazu v obrazové rovině pro daný úhel . Vypočítá se takto tg(uhlu )* f . Vtom to případě není známá přesná hodnota f tak jen přibližně.
D*4 = 1200 mm
tg(1,004)*1200= 0,0175249*1200 = 21,03 mm

podle toho co je uvedeno pak f vychází 1207,5 mm

[FunTomas]

Díky za info. Ohnisková vzdialenosť možno nie je presne uvedená, ale v popise je napísané že ide o systém 300 F/4, čo zodpovedá tým 1200mm. Tých 21mm možno teda chápať ako priemer kružnice v obrazovej rovine, pre ktorú bol vypočítaný daný spot? Nejde o vzdialenosť od osi.

[astar]

Ano je to vzdálenost od osy, tedy poloměr obrazového pole .

[FunTomas]

Díky za vysvetlenie.

[LukasNestak]

Ako správne rozumieť hodnote DEG "DEGRESS v stupňoch" v spot diagrame?
Dočítal som sa že sú to stupne mimo optickú os, ale nie je úplne jasné čo sa tým myslí. Má to nejakú paralelu s často uvedenou hodnotou OFF AXIS DISTANCE?
OFF AXIS DISTANCE chápem ako vzdialenosť "kruh" od stredu optickej osy často udávaná v milimetroch.
WAVELENGHT FIED je vlnová dĺžka svetla v nanometroch.
Rozlíšenie býva väčšinou v mikrometroch.

[astar]

Lukáši chápeš to správně. Je to jednoduché . Vzdálenost od osy se může vyjádřit obojím , jak úhlem , tak vzdáleností v mm. Protože vzájemné odchylky paprsků v obrazové rovině jsou malé , proto rozlišení v mikronech.

[LukasNestak]

Aký je vzťah/úmera/vzorec medzi udávanou hodnotou v stupňoch/milimetroch?
Asi to nebude takto jednoduché, napríklad: 1deg = 10mm

[MMys]

Tak to je snad celkem základní matematika, ne ?

tg(úhlu od osy) = vzdálenost od osy / ohnisková vzdálenost

Samozřejmě obojí musí být ve stejných jednotkách.

[astar]

Lukáši, podívej se na příspěvek č.2 tam je to i spočítané .

[LukasNestak]

Nj, základná geometrická funkcia.
Vysvetlíte mi prečo nepíšu rovno milimetre?

[astar]

Jak jsem napsal , tak je to jedno , jak se to vyjadřuje. V optice se používají vstupní úhly , než velikosti obrazu nebo předmětu mm. Ty se pak zjistí z tangenty . Vstup je úhel sklonu paprsků a vzdálenost předmětu od roviny vstupní pupily . Pro tento úhel je pak vyneseno zobrazení . Velikost obrazu může být ovlivněna zkreslením až hodnotách do 10% a pak by tento parametr byl zavádějící .

[vaclavII]

Hezky zpracovaná geometrická optika zde http://jointlab.upol.cz/haderka/pa1/PA1 ... 20cast.pdf
