Direct-drive montáž pro půlmetrový Newton a další dalekohledy

[hvrož]

Ahoj Martine,poslal jsem ti SZ,četl jsi ji?Děkuji ti,Jirka Lekeš.

[MMys]

Před Vánocemi jsme dokončili další kousek. Montáž je o 10cm zmenšená vidlice stejné konstrukce jako je na teplické 600-ce a sedí v ní půlmetrový Newton f/3.8 Místo určení - hvězdárna Valašské Meziříčí, pokud počasí dovolí tak příští týden.




[PetrŠ]

Tiše slintám

[Homer]

...A zrodil se český výrobce profesionálních astronomických přístrojů ...

[dvader]

Konečně pořádná montáž…

[MMys]

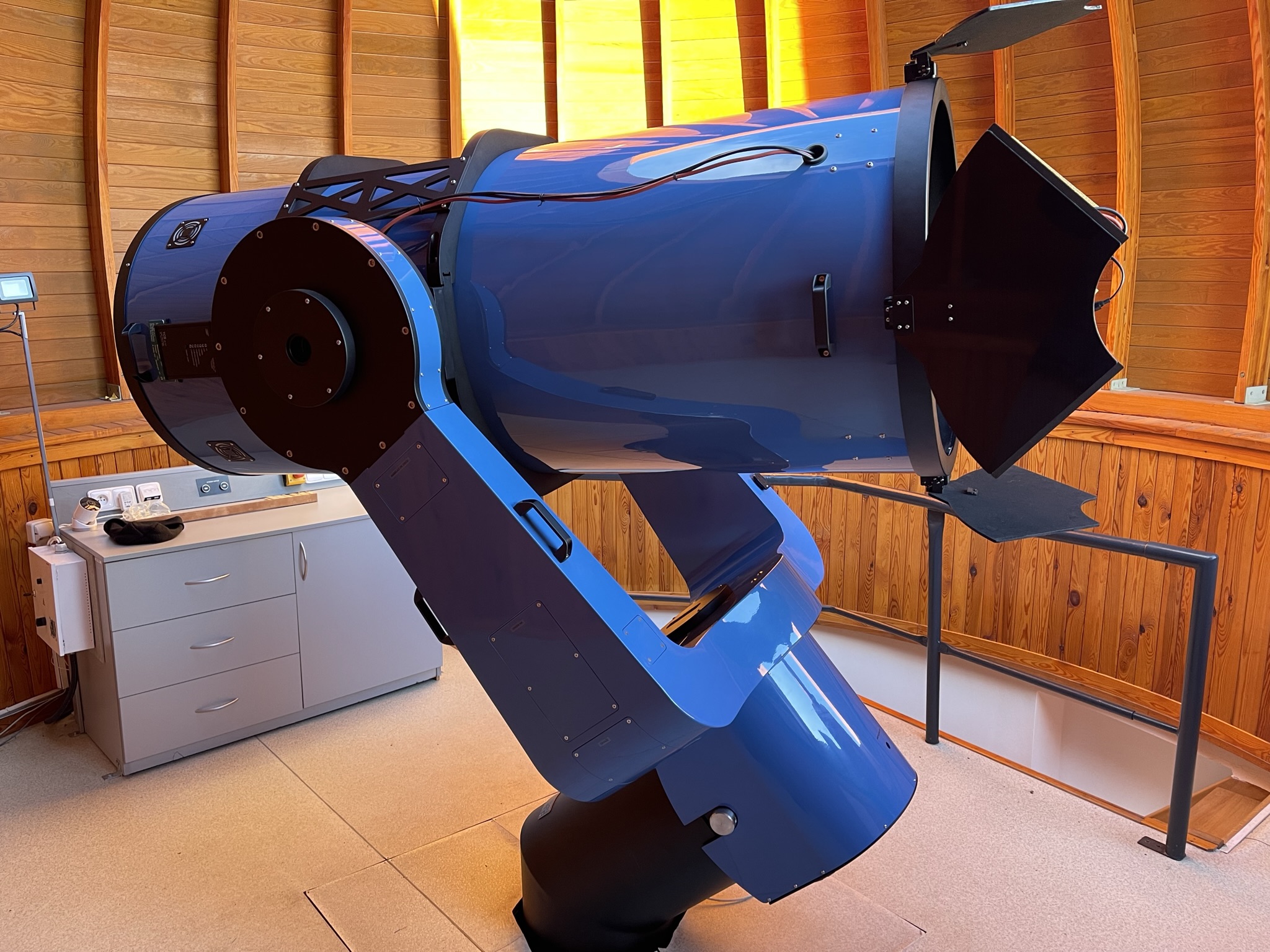

Koukám že jsem sem pak zapomněl dát, jak vypadá ta 600-ka v Teplicích v plné parádě, když se ten 450mm PlaneWave ve vidlici vyměnil za 600-ku f/3 se zakázkovým Wynne korektorem. To proběhlo loni zhruba touto dobou. A to už je trošku větší obluda. Zrcadlo je zerodurové, 600mm parabola f/3. Korektor je 5-členný Wynne korektor s korigovaným polem na formát senzoru 6x6cm. Návrh a výroba korektoru proběhla v TopTec v Turnově. Přední čočka korektoru má průměr 240mm, korektor je dlouhý 55cm a celá sestava pavouka s korektorem a kamerou váží okolo 28kg.



Já s pavoukem s korektorem a kamerou


mechanika ostření korektoru + kamery, bez čoček, bez eloxou


[Jirka247]

Paráda Martine .

[rys]

Klobouk dolů, čumím jako puk. Hlavně z pohledu stojaře, co Martin, a ty mašinky dnes dokážou.

[Homer]

Dalším logickým krokem bude apertura 800mm - jen co se objeví vhodný zadavatel. No a potom vznik firmy ADM ( Astronomické Dalekohledy Myslivec ), úprava ( možná i rozšiřování výrobních prostor ), jelikož je vidět, že dalekohledy už nyní dosahují ke stropu a následně i hledání a příprava pokračovatele. Protože tak to u dobrých firem bývá .

[dvader]

A koupě Meade…

[ok1in]

Což se jeví jako logický krok.
Nádherné kousky a precizní práce - to se musí ocenit...

[Stanislavxyz]

Kdo umí, ten umí. Martine, máte můj velký obdiv! Tohle opravdu nedokáže ledaskdo. (A foto Vás s pavoukem je skvělé pro představu rozměrů.)

[MMys]

Půlmetr pro hvězdárnu ve Valašském Meziříčí je na místě. Minulý týden se jak montáž, tak dalekohled, proletěly na dlouhém rameni jeřábu, aby následně po průchodu štěrbinou, která byla opravdu tak-tak (o tom se vědělo a bylo tak konstruováno) přistála montáž s dalekohledem na dopředu nachystané základové desce v západní kopuli hlavní budovy. Instalace byla provázena přeháňkami, naštěstí jen slabými. Ustavit se montáž bohužel tentokrát nepodařilo. Měsíc sice zvládl oblačnost sotva prosvítit, ale v okolí pólu neviděla jedinou hvězdu ani kamera (C4-16000 od firmy Moravské přístroje). Vzhledem k tomu, že naše práce na hvězdárně má ale pokračovaní, ustavíme montáž při jedné z příštích návštěv.





[Homer]

Nostalgicky jsem se podíval na kopule a terasu hvězdárny, kde jsme s ostatními přesně před 40 roky dodělávali tehdejší běh PSA.
Hezká akce, další hvězdárna vybavená parádním přístrojem. Hlavně aby by využíván tak, jak by si to po tom všem úsilí zasloužil.

[MMys]

Tak je na světě další kousek. Nový dalekohled s montáží pro Pardubickou hvězdárnu - DDM je téměř hotový. Zbývá oživit elektroniku, zakrytovat a otestovat pod oblohou. Bohužel rekonstrukce kopule má zpoždění, takže usazení na místo bude asi až na podzim. Jde o Newton 500mm f/4, na polovidlicové direct drive montáži (téměř identická konstrukce jako hvězdárna J. Hradec a Slezská univerzita Opava). Ve třmenech na druhé straně budou prozatím původní refraktory hvězdárny (Achromát 150mm f/15 zalomený zrcátky do krátké varianty, chromosférický dalekoheld a ED80).
