na piatej a šiestej fotografii sa dá vidieť objektív aj s krúžkom ktorý má vonkajší závit. po jeho odšroubovaní je možné šošovky objektívu vybrať a manipulovať s nimi ( otočiť spojku ? ). Samozrejme len v prípade, že je na to dôvod. Ak si položíme ďalekohľady vedľa seba, malo by byť možné posúdiť prípadné otočenie spojky jedného z objektívov tak, že strany spojky ( predná a zadná ) majú rozdielne polomery krivosti - odrazy predmetov na plochách objektívov by tak mali mať rozdielnu veľkosť ( pozorované z rovnakej vzdialenosti ku obom objektívom pri pozorovaní odrazov toho istého predmetu ).

Ano, tak to se omlouvám. To co jsem původně považoval za nějakou vyteklou část lepidla byl otřep plastu asi z formy. Nevím jestli se mám pouštět do rozebírání a porovnávání čoček. Prozatím počkám. Nejprve vyčerním tubus. Tady vidím rozdíl i já.

Ahoj
Pořád nějak nemohu pochopit jak se dá udělat bino ze dvou objektivů o průměru 70 mm když mám rozteč očí 65 mm ? Blíž než 70mm (plus objímky atd..) to přeci nemůže být! Samozřejmě opomíjím řešení za hodně peněz typu Matsumoto atd.
Myslím si, že mám docela standartní hlavu, takže ostatní na tom musí být stejně.

zkrácený tubus a hranoly/zrcátka, navíc zvažuj poloměry
https://www.apm-telescopes.de/en/binocu ... -telescope
Pozn.: trochu mimo dotaz, ale takovou spojenou kombinací síly lidlskopů lze lépe rozeznat z větší dálky jemné nahnědlé oblasti vepřových párečků Pikok v nabídce Lidl. Někteří pozorvatelé hovoří o přechodových jevech na hraně koncových uzlíků párečků.
(s omluvou, nemohu si pomoci, Lidlskop mě fascinuje)

Ano to jsem se dočetl, že se zkrátil tubus, ale pořád nevím jak dostanu optické osy blíž k sobě, nebo jsem úplně mimo? Nebyl by někde obrázek ? Já nic nemůžu najít.
Jinak mám dva objektivy 70/900 , ale na ohnisku asi nezáleží...
PS: poloměry ?

To g: Tak nějak

vorech píše:Jinak mám dva objektivy 70/900 , ale na ohnisku asi nezáleží...

No bude to dlouhý jako blázen. Ale zase lepší kresba. Něco jako:Jedem zkratkou, pánové. Je to sice dál, ale zato horší cesta

ad "vorech" - PS: poloměry ?
optická osa dělí průměr na dva poloměry, tzn. nepočítám-li rosnici, kruhy apod. se dvěma 70mm objektivy jsou optické osy od sebe rovnoběžně vzdáleny 70mm (tj. 70:2x2)
...podívej se na ten odkaz, který jsem ve svém vstupu uvedl, tam zřetelně vidíš řešení u mnohem větších refraktorů.
a doplněno:
http://davetrott.com/oversize-binocular ... inoculars/
https://www.cloudynights.com/topic/5259 ... ope/page-2

Kresba je super jeden je Vixen a druhý Skywatcher, ten je o fous horší, ale stále dobrý. Živý mě CNC stroje a mám v plánu profi objímky, takže délka mě tolik neděsí.
Jenom jsem asi trochu natvrdlej protože to pořád nechápu .

Heureka ! Děkuji g, už tomu rozumím.
Stačilo trochu postrčit, spíš mám problém s představivostí a budu si to muset nakreslit ...

Já to udělal takto

Pěkné bino. Na mail jsem poslal návod, jak seřizuji souosost (pdf). Já také nezahálel. Loni jsem si postavil binorefraktor (dalekohledy SW 120/1000).
Také systém s posunutým objektivem. Souosost lze rychle seřídit i při pozorování. Montáž je udělaná tak, že pozorování od obzoru do zenitu je ze sedačky. A to je pohoda. Jsem rád, že pravých binokulárníků přibývá. Výhody binokulárního pozorování viz. článek na POSECu Binokulární součtový faktor.

hezká práce, nicméně jen odhadem z obrázku v příspěvku #70 se mi jeví, zda není omezen optický svazek, pokud ne, stínění může být značné. Osobně se mi spíše líbí pravé ED Binary, optimálně s centrálním ostřením a jen korekci na oko

Pánové děkuji za pochvalu. Abych řekl pravdu, mám to nyní spíš jako dekorací. Nepodařilo se mi to seřídit. Hlavní problém jsou výtahy. Jsou tak nepřesný, že po preostření se to rozhodilo. A to mě přestalo bavit. A tak jsem použil okuláry které jdou doostrovat. No, snad mě to zase někdy chytne a ještě se někdy pokusím o úspěch. Kolega mi poslal návod jak na to. Tak ho někdy zkusím.

S problémem výtahu, kde obraz plave jsem se potkal také. Levné dalekohledy bohužel takové výtahy mají. U zkráceného tubusu jsem ho nahradil crayfordem, který nemá vůle a je tuhý. U druhého mám zatím původní SW. ideální by bylo místo 120/1000 použít ED120/900, ale cena už by byla vysoká.
Mě to vyšlo (optika) na 13000 a ještě mi zbylo jedno 2" zrcátko. Jedno jsem mohl nahradit 1,25". Pro amatérskou stavbu je soustava s posunutým objektivem výhodná. V dalekohledu je jen jedno zrcátko. Soustavu se 2 zrcátky (tvoří vlastně plochy střechového hranolu) používají jak amatéři, tak i výrobci (EMS systém). Pro amatérskou výrobu je dražší i složitější. A EMS systém je cenově úplně jinde.

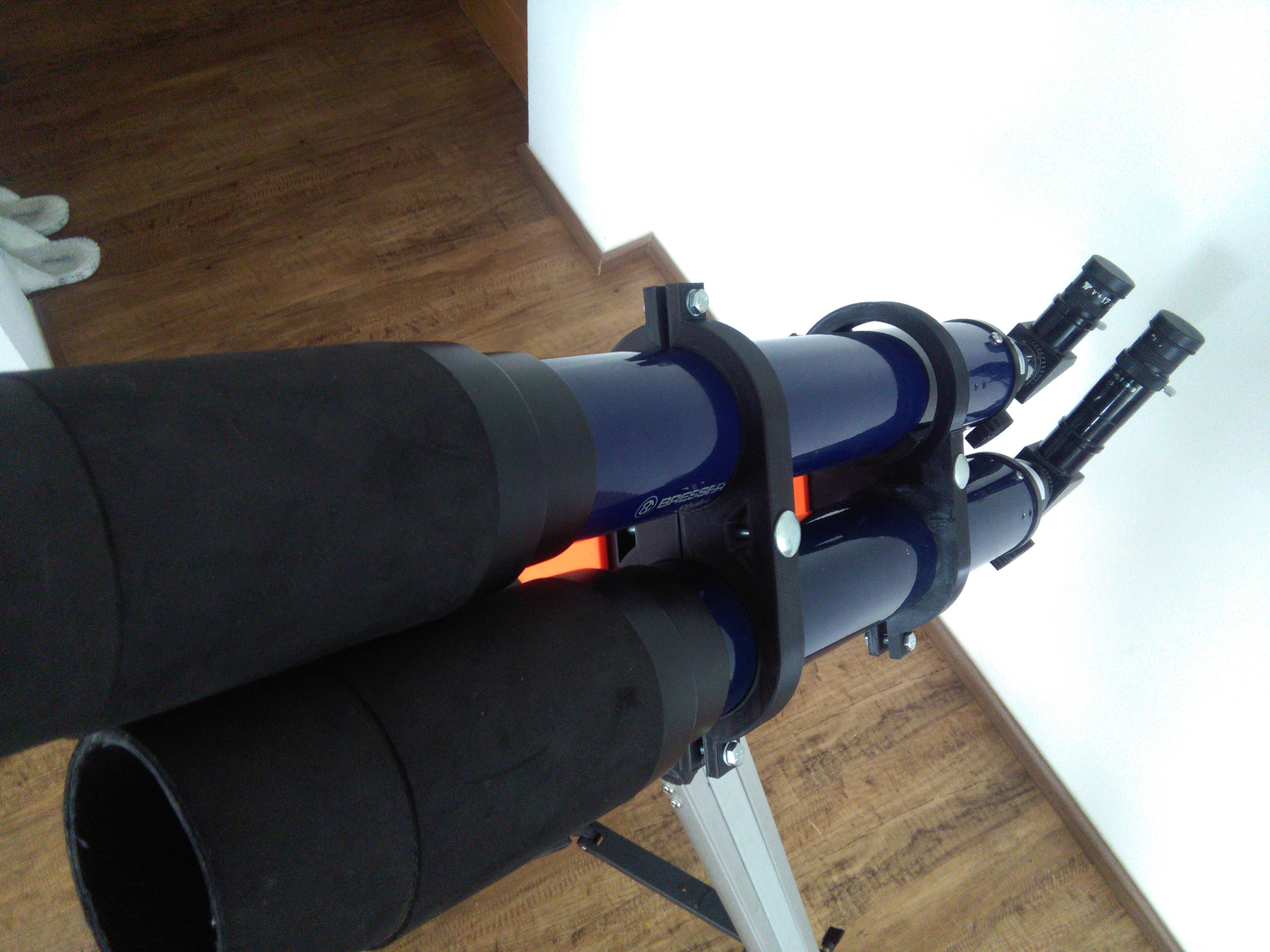

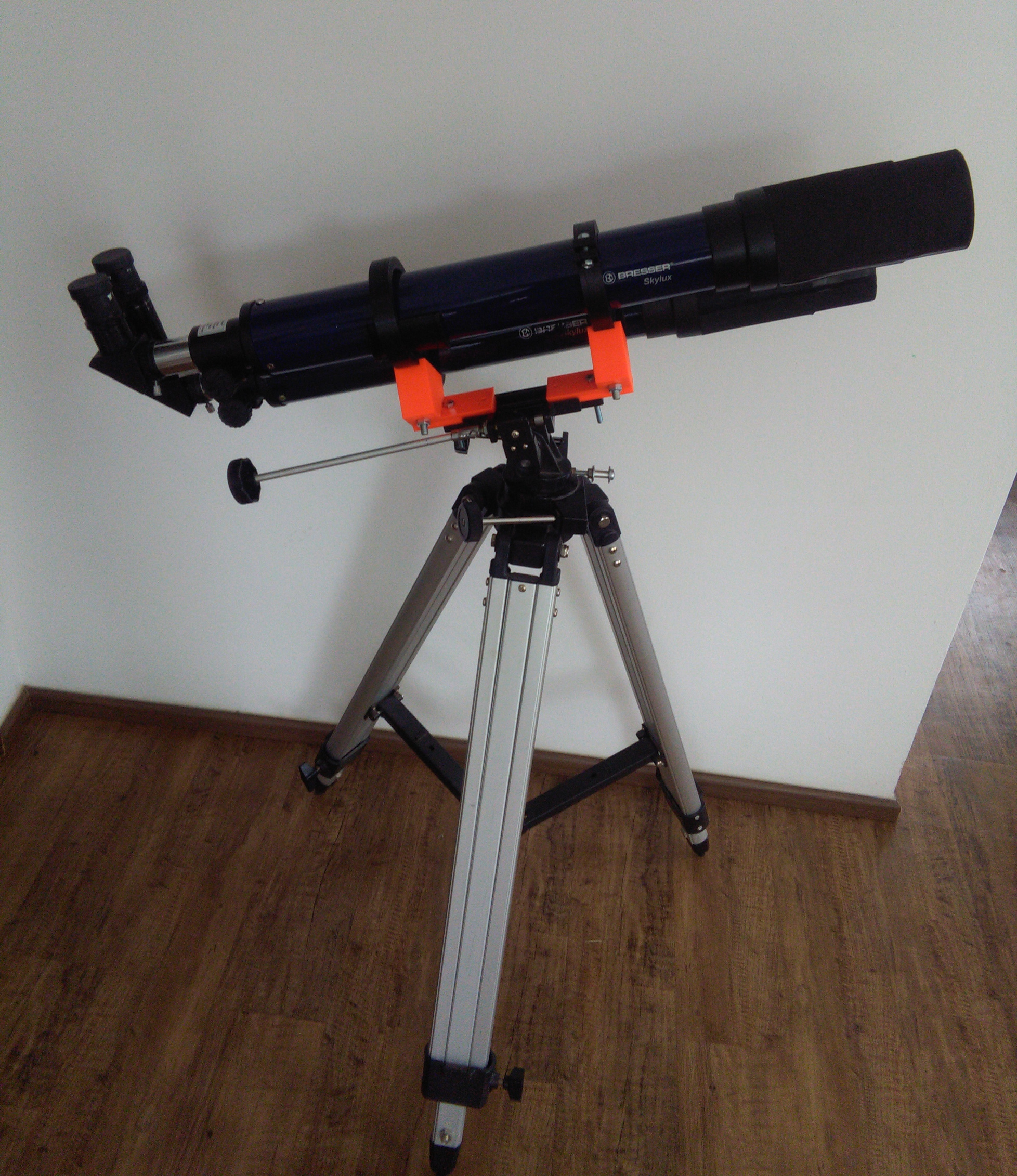

Pro všechny přátele plastových součástek, jsem původní prehistorickou montáž z kovových instalaterských dílů přetransformoval do technologie našeho milenia - je ji možné vytisknou na 3D tiskárně. Soubory v OpenScad formátu lze nalézt na githubu:

https://github.com/skybber/binolidl_mount

Souosost ještě nemám dořešenu, teď používám klínky a není to ideální. Jinak dalekohled samozřejmě nemůže ukazovat jinak než fantasticky a ty "drobné" neduhy, jako nepřesný výtah, se doufám podaří vyřešit přetištěním celých okulárových výytahů.
