Zeptám se, proč se nepoužívá pro řízení montáže sériový výstup UART, který je přímo na RPi, a místo toho se používá USB-EQdirect.

Když si vyrobíš potřebný kabel tak tomu nic nebrání jen v konfiguraci RPi je potřeba jen vypnout výstupu systémové console na tento port UART jinak USB je pro většinu lidí asi jednoduší

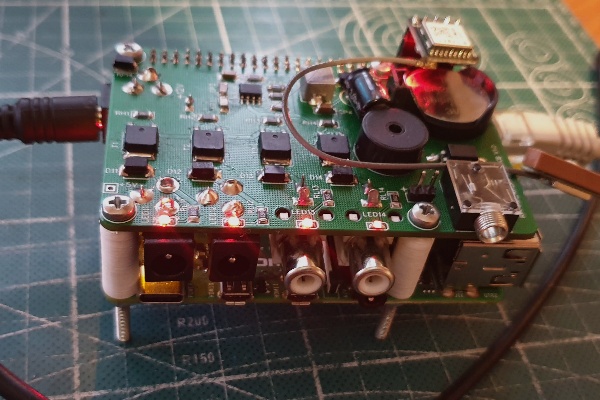

Opět nastaly dlouhé deštivé večery a tak jsem dokončit rozšiřující desku pro RPi inspirovanou ASiair Pro jak jsem tady psal v květnu.

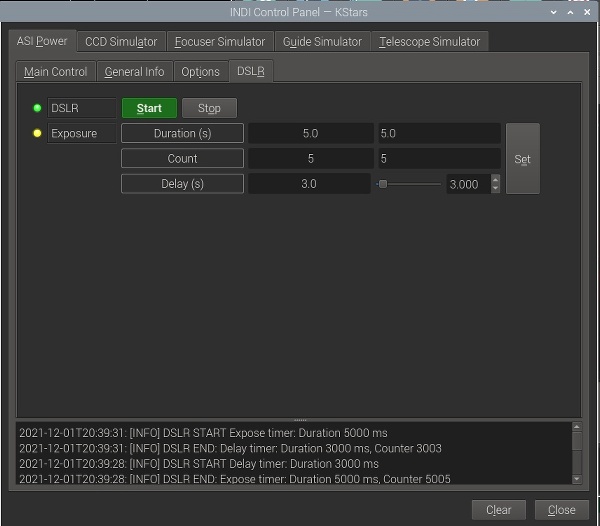

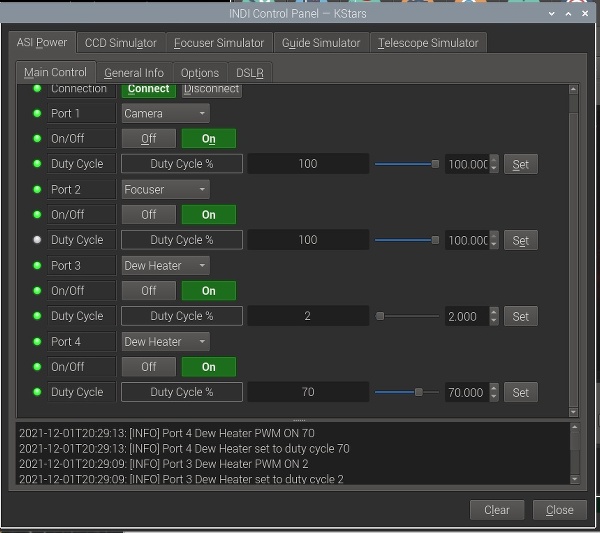

Vše již funguje s indi-asi-power driverem včetně regulace výkonu pro vyhřívání.
Schází už jen krabička (ta bude asi o víkendu) a ještě pro původní ASiair s RPi3 připravuji webové rozhraní.

Schéma a deska zde

Roman

To vypadá moc pěkně.
Jaká je frekvence toho PWM ?
Trochu bych se bál rušení bez jakékoliv filtrace na výstupu. Potečou tam aspoň stovky mA se strmýma hranama a množstvím harmonických. A vyhřívací pásky budou fugovat jako antena (no třeba ne).
Evžen

Jetam regulátor MP2307DN dle katalogu je frekvence je 340kHz https://cdn-shop.adafruit.com/datasheet ... 7_r1.9.pdf
V originálním ASIAIR Pro je TPS54428 ten jede na 200kHz https://www.ti.com/lit/ds/symlink/tps54478.pdf.

Mnohem více ale ruší samotné Raspbbery než ten zdroj, v lese mi rušení nevadí pokud by to byl problém tak není problém tam přidat odrušovací kondenzatory na výstupy k páskům.

Roman

Já myslel PWM výstupů Rpi pro vyhřívání https://raspberrypi.stackexchange.com/q ... -frequency. A vím, že na EMG kompatibilitu tohle zařízení nepůjde. Jde o to, aby to nějak nelezlo do kamery, na ničem jiném nezáleží.
E.

Aha, toho bych se asi nebál , až budu doma tak to píchnu na osciloskop a porovnám i s originálním ASiairem a dám vědět

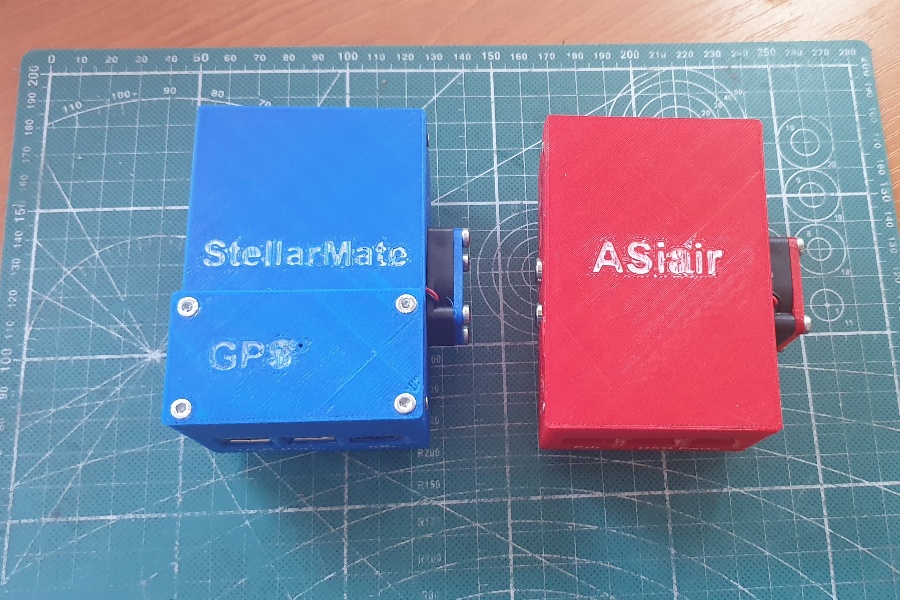

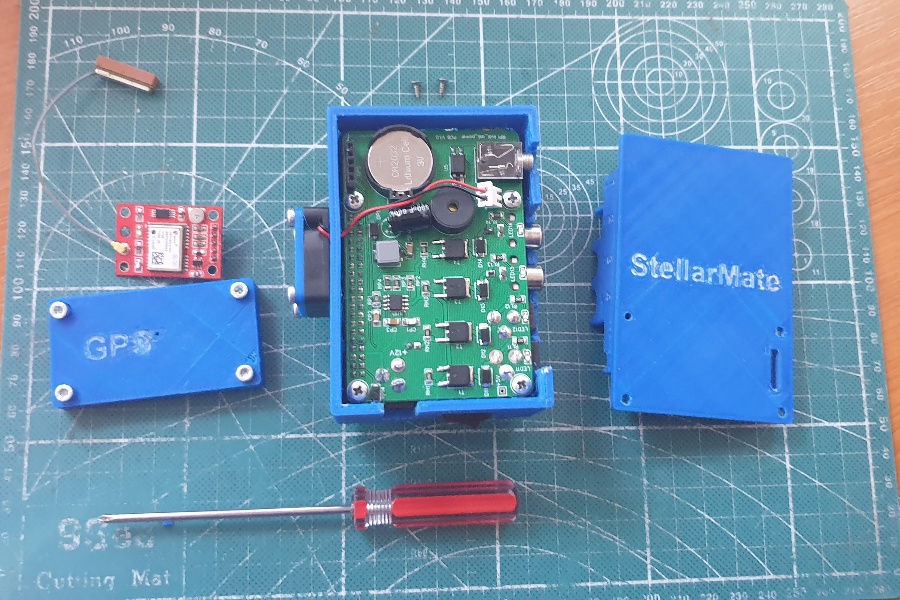

Krabičky pro mé desky již hotové

K dispozici zde https://github.com/romanhujer/indi-asi-power-board

Ako vypnúť LED na RPi https://www.root.cz/zpravicky/jak-vypno ... -pi-3-a-4/

Mám v pláne miesto klasického RPI 4 použiť Compute module 4 s niektorou doskou od Waveshare alebo štandardný IO Board.
Dôvod je, že to má eMMC pamäť a je tam viac možností rozšírenia.
OS by mohol byť astroberry.
Následne by om to prepojil s Powerboxom.
Snáď by namal byť problém s kompatibilitou.
Používate niekto podobnú kombínáciu ?

O Asiair plus viem že je vytvorený na základe CM4.

Alternatíva k RPi4 Orange Pi 5 má veľmi zaujímavý výkon 4-5 krát vyšší než RPi400.
8 jadrový 2,4GHz, 4-32GB RAM, možnosť osadiť NVMe SSD

http://www.orangepi.org/html/hardWare/c ... -Pi-5.html

https://www.phoronix.com/review/orange-pi-5/2

hm, to už jsem zkoumal taky. Je to sice hezký, ale já mám na CNC obrobených ještě 5 pouzder na AllSky kamery, + zásobu desek s POE a řízením vyhřívání, a všechny ty díly jsou udělaná na originální RPi4. A tohle má konektory trochu jinde, CPU trochu jinde + spoustu dalších drobných odchylek. Takže to do celooblohovek nedám a musím čekat Prý budou na podzim.

NVMe by bylo fantastické, WiFi řešit USB donglem - no budiž, ale uchladit to v rozumně malé krabičce bude sranda.

A k čemu v týhle malý krabičce potřebuješ NVMe? Tam nevyužiješ ani výkon dobrého SSD… nehledě k tomu, že přínos NVMe se projeví teprve u výkonných serverů, pod jsou na něm navěšené úložiště typu Flash.

Treba resi velikost (rozmery) a proto NVMe.
