PHD2

[MMys]

Ony tyhle montáže s třecím převodem mají periodickou chybu s dlouhou periodou (danou převodem hlavní třecí disk vs. přítlačná rolna, který bývá v rozmezí obvykle někde 1:25 až 1:50. Takže ti to může utíkat nějakou dobu k východu a pak zase k západu. Pokud ti to za 4h uteklo max o 30 arcsec, tak to nemá vůbec smysl řešit. To je naprosto excelentní výsledek. A navíc v tom není jenom montáž, ale i její chyba v ustavení a refrakce.

[lakio]

Vdaka Martin za nazor. Ak dobre viem, mas frikcnu montaz tiez.

Neviem preco striela moja montaz hviezdy mimo tercik a zaroven preco je krivka roztrasena. Priznavam ze som zatial neporozumel vztahu arc sec / pix a zamestnava ma tiez vztah RA, DEC a svetovych stran pri rotacii montazi. Ak mi posuniete odkaz, material na nastudovanie budem vdacny.

Trapi ma horsi vysledok ako maju kolegovia s rovnakou montazou - vela ich nie je. Skusil som rozny microstepping, Tracking Rate s korekciou refrakcie aj bez / sorry Hades /, guiding speed 0.25.
Vaha na montazi je okolo 16 kil. PA cez NINU pod 15 sekund a zaroven cez PA drift align v PHD, korekcia refrakcie vypnuta, aktualna krivka bola vo vyske od 30 do 50st / LBN672.

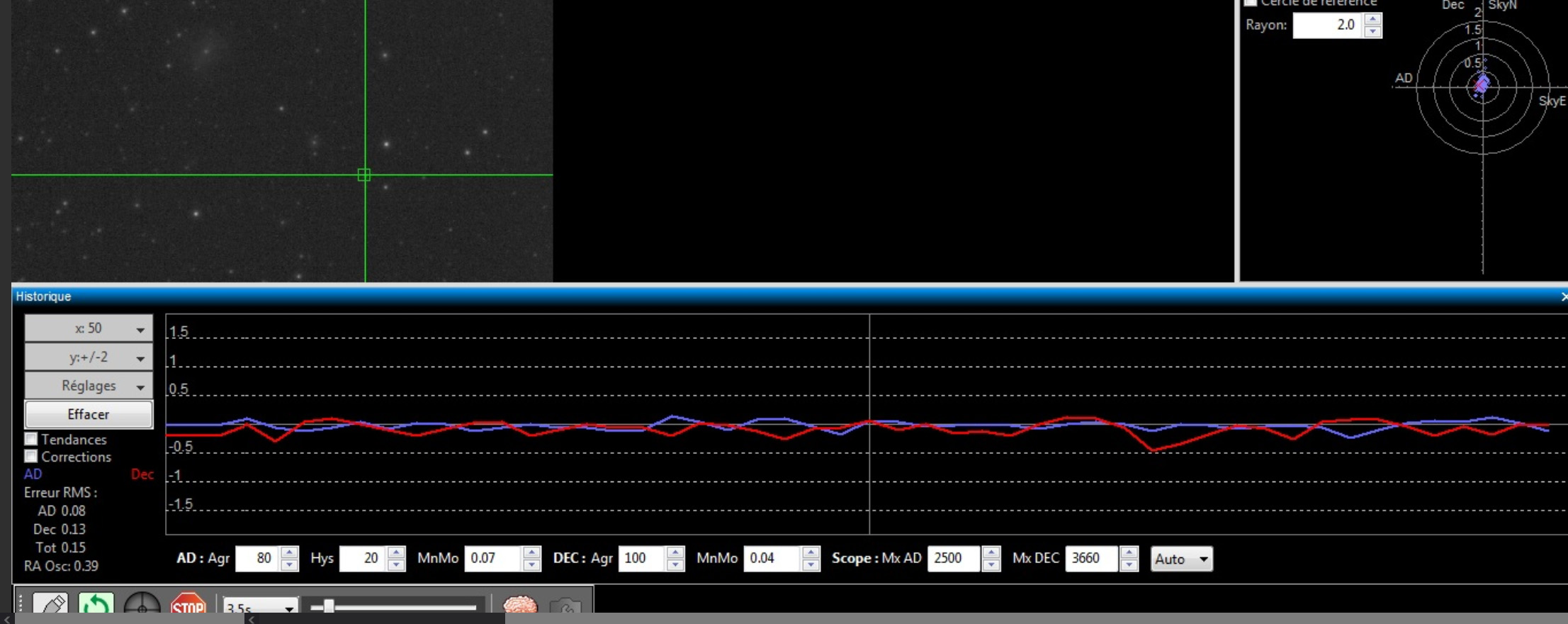

Taketo hodnoty so zatazou cca 25kg maju ostatni:

[juh]

... Neviem preco striela moja montaz hviezdy mimo tercik a zaroven preco je krivka roztrasena. ...

Vidieť to na priebehu akčných zásahov PHD2, že ti montáž ubieha jedným smerom, pretože všetky korekcie PHD2 sú v RA (a väčšinou aj v DEC) jedným smerom. Korekcie nie sú dostatočné na to, aby sa pointačná hviezda dostala do východiskovej polohy. Pravdepodobne sa ale dostane do nejakej tolerancie, kde už PHD2 nezasahuje. Preto je to vychýlené od stredu. Vyriešiš to buď tak, že nájdeš a vyriešiš zdroj toho, pre ktorý ti to ubieha, alebo zväčšíš akčné zásahy PHD2 (napr, zväčšením agresivity, alebo guiding speed na 0.5 - tým sa ale dosiahne aj to, že priebeh krivky bude viac "roztrasený")

[lakio]

Vyriešiš to buď tak, že nájdeš a vyriešiš zdroj toho, pre ktorý ti to ubieha

vdaka juh
takze ma napada bud drhnutie kablov alebo vyvazenie. v stave ako na foto je vyvazena do rovnovahy, kable su vedene stredom vnutri montaze.
ak vyvazenie tak ako vyvazit takuto sustavu rozumnejsie?

[juh]

Musíš ísť na to postupne.
Prvé, čo ma napadlo, keď som videl ten priebeh pointácie, bolo, že nemáš správne nasmerovanú montáž na sever. Pozerám, že tá montáž nemá polárny hľadáčik. Ako a čím si ju ustavoval?
Na ďalekohľade máš dlhú lištu. Nemusí uchytená v strede. Posunom uchytenia si to môžeš vyvážiť, ak je ďalekohľad s kamerou ťažký na prednú, alebo zadnú stranu zostavy.
Káble je podľa možnosti potrebné viesť tak, aby neviseli z ďalekohľadu, ale aby "opúšťli" zostavu čo najbližšie k RA osi montáže. Potom má kabeláž menší vplyv na rozváženie. Treba si ich niečím uchytiť k montáži, napríklad sťahovacími páskami, zvierkami, páskami so suchým zipsom, ... Tých možností je dnes neúrekom.
Čo sa týka rýchlosti posunu, o ktorej písal MMys, na to by som sa zameral až potom, ak by som si bol istý, že problém nie je v predchádzajúcich troch možných dôvodoch.

Trecie prevody majú jednu zlú vlastnosť a je ňou sklz, ktorý mierne mení prevodový pomer. Je to fyzikálna vlastnosť tohoto typu prevodu a nespravíš s ňu nič. Jediné, čo sa dá, je nejakým spôsobom zmeniť silu (zaťaženie) na hnanom kolese, aby bol sklz čo najmenší. To sa dá jedine správnym vyvážením ďalekohľadu, resp. celej zostavy a prípadnou elimináciou ďalších možných zdrojov zaťaženia, ako je napríklad kabeláž.

[lakio]

Musíš ísť na to postupne.
Prvé, čo ma napadlo, keď som videl ten priebeh pointácie, bolo, že nemáš správne nasmerovanú montáž na sever. Pozerám, že tá montáž nemá polárny hľadáčik. Ako a čím si ju ustavoval?

PA som robil cez NINU s chybou do 15 sekund, v PHD som si skontroloval Polar Drift Align.

Na ďalekohľade máš dlhú lištu. Nemusí uchytená v strede. Posunom uchytenia si to môžeš vyvážiť, ak je ďalekohľad s kamerou ťažký na prednú, alebo zadnú stranu zostavy.
Káble je podľa možnosti potrebné viesť tak, aby neviseli z ďalekohľadu, ale aby "opúšťli" zostavu čo najbližšie k RA osi montáže. Potom má kabeláž menší vplyv na rozváženie. Treba si ich niečím uchytiť k montáži, napríklad sťahovacími páskami, zvierkami, páskami so suchým zipsom, ... Tých možností je dnes neúrekom.

kabelaz je vedena stredom montaze. pri vystupe dolu na RA je istena paskami, hore pri DEC su uchyty. prikladam foto.

Čo sa týka rýchlosti posunu, o ktorej písal MMys, na to by som sa zameral až potom, ak by som si bol istý, že problém nie je v predchádzajúcich troch možných dôvodoch.

Rychlostou posunu je mysleny prevodovy pomer ci guide speed? Prevodovy pomer mam zadany na desatiny, Guide Speed je odporucanych 0.25x sidereal.

[lakio]

Akym sposobom sa spravne interpretuje krivka v PHD? Resp. Frekvencna analyza? Na nete je toho o problematike spomenute iba striedmo.
Ak tomu spravne rozumiem mame osu X a Y, rozlisenie a cas. Krivka znazornuje odchylku a jej tvar zavisi od roznych faktorov ako PA, vyvazenie, mechanika montaze, seeing.. V podstate EKG montaze.
Ako ju ale citat?

[juh]

... Rychlostou posunu je mysleny prevodovy pomer ci guide speed? Prevodovy pomer mam zadany na desatiny, Guide Speed je odporucanych 0.25x ...

Myslel som pod tým zosúladenie pohybu montáže so siderickou rýchlosťou. Ako sa to nastavuje na tvojej montáži, to neriešim, nemám podobnú montáž.

To čo mi nie je jasné je, že ako môže byť PA s chybou do 15 sekund, keď ti montáž nakoniec driftuje? Ten algoritmus PA by mal byť postavený práve na eliminácii driftu montáže.

[lakio]

... Rychlostou posunu je mysleny prevodovy pomer ci guide speed? Prevodovy pomer mam zadany na desatiny, Guide Speed je odporucanych 0.25x ...

Myslel som pod tým zosúladenie pohybu montáže so siderickou rýchlosťou. Ako sa to nastavuje na tvojej montáži, to neriešim, nemám podobnú montáž.

To čo mi nie je jasné je, že ako môže byť PA s chybou do 15 sekund, keď ti montáž nakoniec driftuje? Ten algoritmus PA by mal byť postavený práve na eliminácii driftu montáže.

SIdericka rychlost je v Onstepe nastavena na rovnaku hodnotu ako v EQMODE, spamati ju neviem ale snad je spravna. Ja v Onstepe vidim hodnotu 60.124Hz. Tracking ma moznost kompenzacie refrakcie na jednej alebo oboch osiach, navyse sa da doladit o kroky 0.02Hz.

Drift montaze pri odchylke PA 15sec je surovy vystup bez guidingu po dobu 4 hodin, ak tomu spravne rozumiem ma to viacmenej kazda montaz.

[fandap]

Poridil jsem si notebook s Windows 11 a mam problem v tom ze sw PHD2 neulozí fotky ale jen textove soubory, restarty deinstalace vseho mozneho a nic v noťasu stejne znacky s w10 to fungovalo dobře,kamera je v cajku v Sharpcap uklada snimky naprosto normalně,nemá nekdo nejakou radu?

Predem dík F.

[nosuh]

PHD ale zadne fotky ukladat nema, slouzi jen k real-time pointaci..tzn. ze snima a vyhodnocuje data z point. kamerky a real-time posila zpetnou vazbu do snimaci apky nebo rovnou do montaze..neni to aplikace pro snimani.
Zkus se zeptat nebo vysvetlit to jinak, tahle otazka mi nedava uplne smysl..

[fandap]

Dobre na disleji to probiha normalne do slozky ulozi se jen textovy soubor ne vlastne obrazovy kterej potom otevres treba v registaxu

[peta62]

To dela treba SharpCap, ale, jak uz se ptal Vasek, proc by melo PHD ukladat fotky ?

[fandap]

Dík už to neřešte ,zrejme jsem mel napsat data z kamery , vysledek je ovsem stejnej !

[MMys]

Tak ještě jednou:
PHD2 není software určený k fotografování (tedy snímání a ukládání snímků z kamery). Je to program určený k pointaci - tedy korigování chodu montáže na základě toho, že snímá hvězdné pole druhou, tzv. pointační kamerou, a vyhodnocuje nepřesnosti chodu montáže z dělá korekce. Ke snímání a ukládání snímků na disk je potřeba druhá kamera a jiný SW, třeba SharpCap, NINA, SIPS, APT, MaxIm DL a další.

Ale rozhodně ne PHD2, ten není určený ke snímání a ukládání snímků.

Bude chtít si před začátkem trochu sestudovat teorii okolo astrofotografie.
