3D Tisk - modely, nápady, zkušenosti

[midars]

SamoDomo Tilt adapter pro Slunce - proti Newtonovám kruhům. Materiál PETG.
Zkusil jsem vyrobit ze dvou dílů :
Tilt díl A - válcová plocha (tu jsem dobrousil) a do otvorů zataveny vložky M3.
Tilt díl B - tiskne se otočený o 180°. Ty výřezy pro šrouby zkrátit na polovinu (zbytečně dlouhé).
Inspirace TILTER DAYSTAR KLÍN T2/T2
Prototyp - Test snímek


[RomanHujer]

Třeba se někomu bude hodit držák pro Canon Lens EF 400mm 1:5.6 L (Utrasonic)


Modely zde:
https://www.printables.com/cs/model/296627
nebo
https://www.thingiverse.com/thing:5568964

[biker.fm]

Pekna prace.

[RomanHujer]

Ještě bych tu měl novou verzi kufříku plného energie s BT monitoringem

https://www.printables.com/cs/model/297 ... -case-2022


[biker.fm]

Vsiml jsem si ze merak Ti ukazuje 23.1V. K cemu potrebujes tak vysoke napeti ?

[RomanHujer]

K cemu potrebujes tak vysoke napeti ?

23V je pro krokové motory v OnStepu mé modifikované EQ6, motory mají při vyšším napětí mnohem lepší chod s TCM5160 drivery . Je to pouze na tom 3 pinovém konektoru co je na kraji.
Roman

[biker.fm]

Romane, diky za nfo.

[Osjj]

Rád bych se pochlubil se svým projektem. Díky ujetým hvězdám v jednom rohu jsem byl donucen koupit si tilter, jenže pro výtah Baader Diamond SteelTrack NT včetně redukcí vyšel M68 tilter téměř na 10.000Kč (pouze 2 závitové redukční kroužky + samotný Baader tilter !!). Rozhodl jsem se ho raději vyrobit a to pomocí 3D tiskárny, kterou jsem ještě neměl, ale tohle byl další impulz k její pořízení. Navrhnul jsem si tedy vlastní konstrukci, která se zašroubuje přímo do výtahu. Proběhlo pár nezdařených prototypů, z různých materiálů jako PLA nebo PETG, ale pořád to nebylo ono. PLA je riziko, že se to zdeformuje na sluníčku a PETG zase nemělo takovou tuhost jako PLA. Nakonec když už se zdálo vše vyladěné jsem koupil Průšament PC Blend carbon fiber a zdá se, že se to povedlo. Sice zatím vyzkoušeno jen ve výtahu, ale zdá se to plně funkční. Samotné kroužky v ruce zlomit nebo prohnout nejdou ani omylem, takže to prostě držet bude

Vzhledem k tomu, že je to pevné jak čert to pokládám za trvalé řešení Mám z toho radost, už jen proto, že je to jeden z prvních výtisků na 3D tiskárně, kterou mám cca 14 dní. Jestli to bude fungovat i pod oblohou tak se tiskárna už vlastně sama zaplatila

- průměr tilteru 104mm
- zapuštěné otvory pro M6 šrouby
- vnitřně zatavené M6 matice pro delších životnost závitů
- pojistné šrouby pro zajištění náklonu a zlepšení tuhosti a minimalizování průhybu
- vnější tištěný M55 závit pro našroubování do výtahu Baader Diamond SteelTrack Newton
- vnitřní tištěný M48 závit na prošroubování korektoru (SW, GPU, apod..)
- tloušťka 2x15mm
- materiál PC Blend Carbon
- teplotní odolnost až do 113°C
- pevný, tuhý, robustní

WOW, hodně pěkná práce.

[midars]

Doplněk pro Telrad/Omegon Radiant Finder - rosnice a krytka k rosnici proti padajícímu prachu v kupoli - jsem lenivý ho pokaždé uklízet .

[peta62]

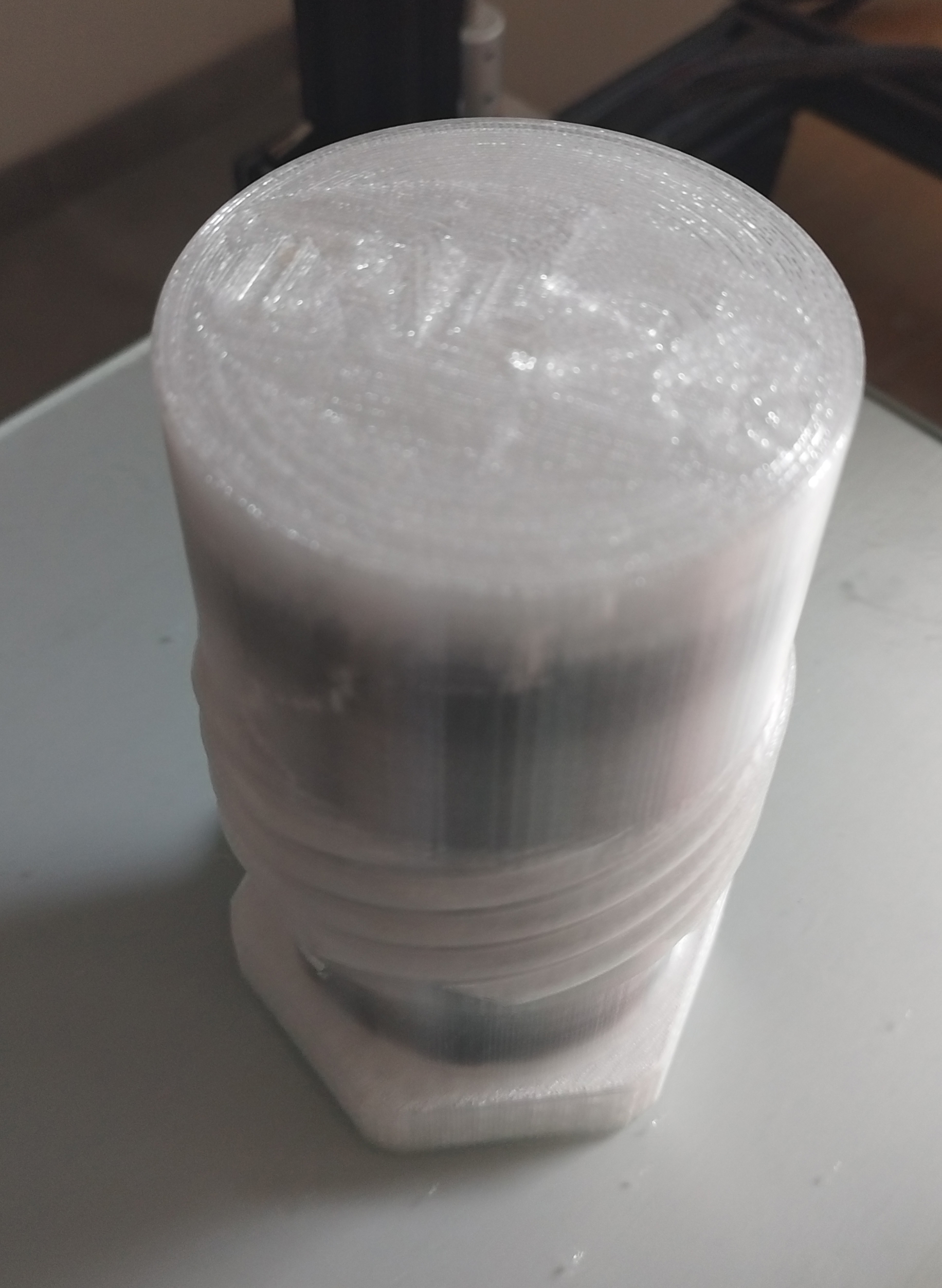

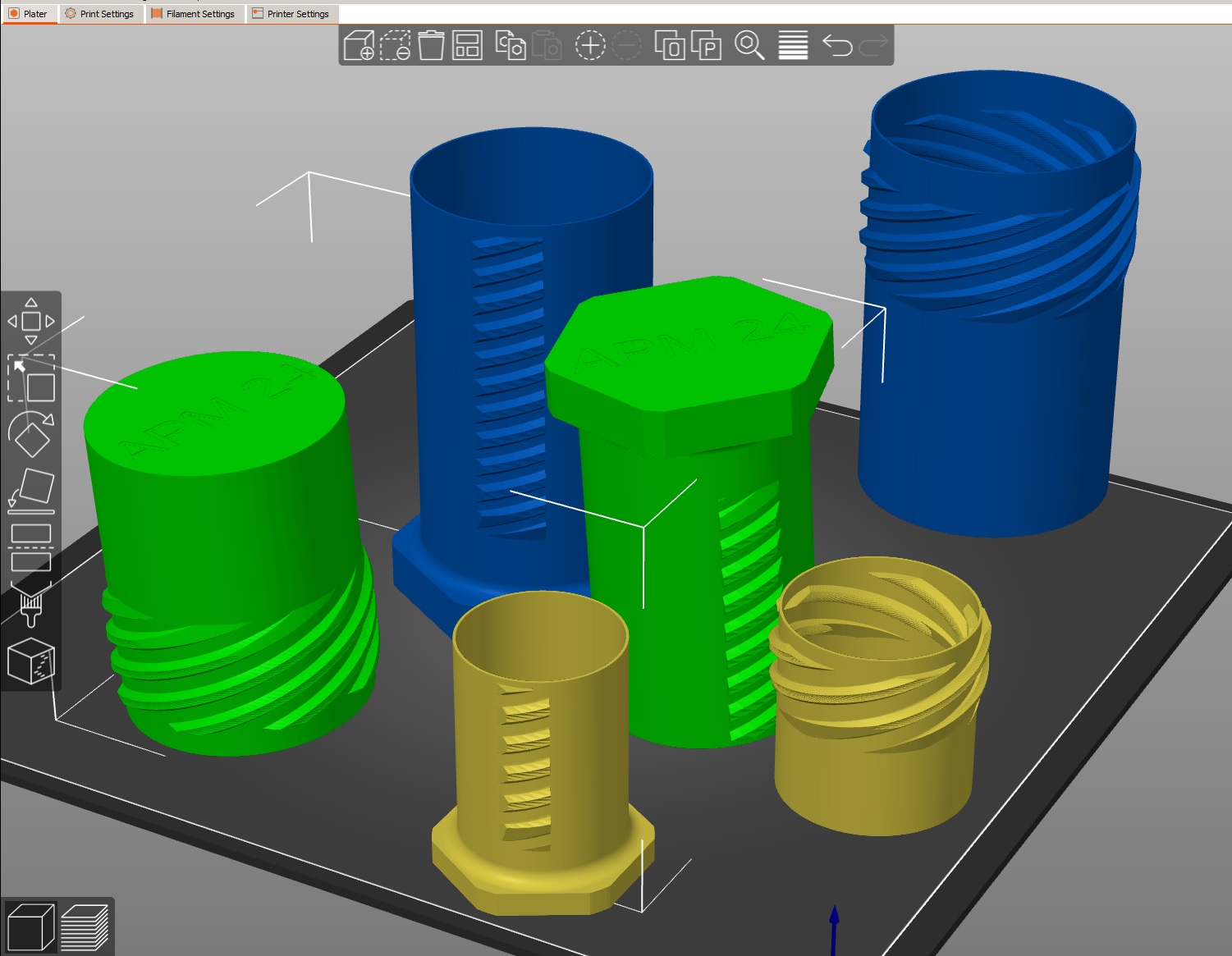

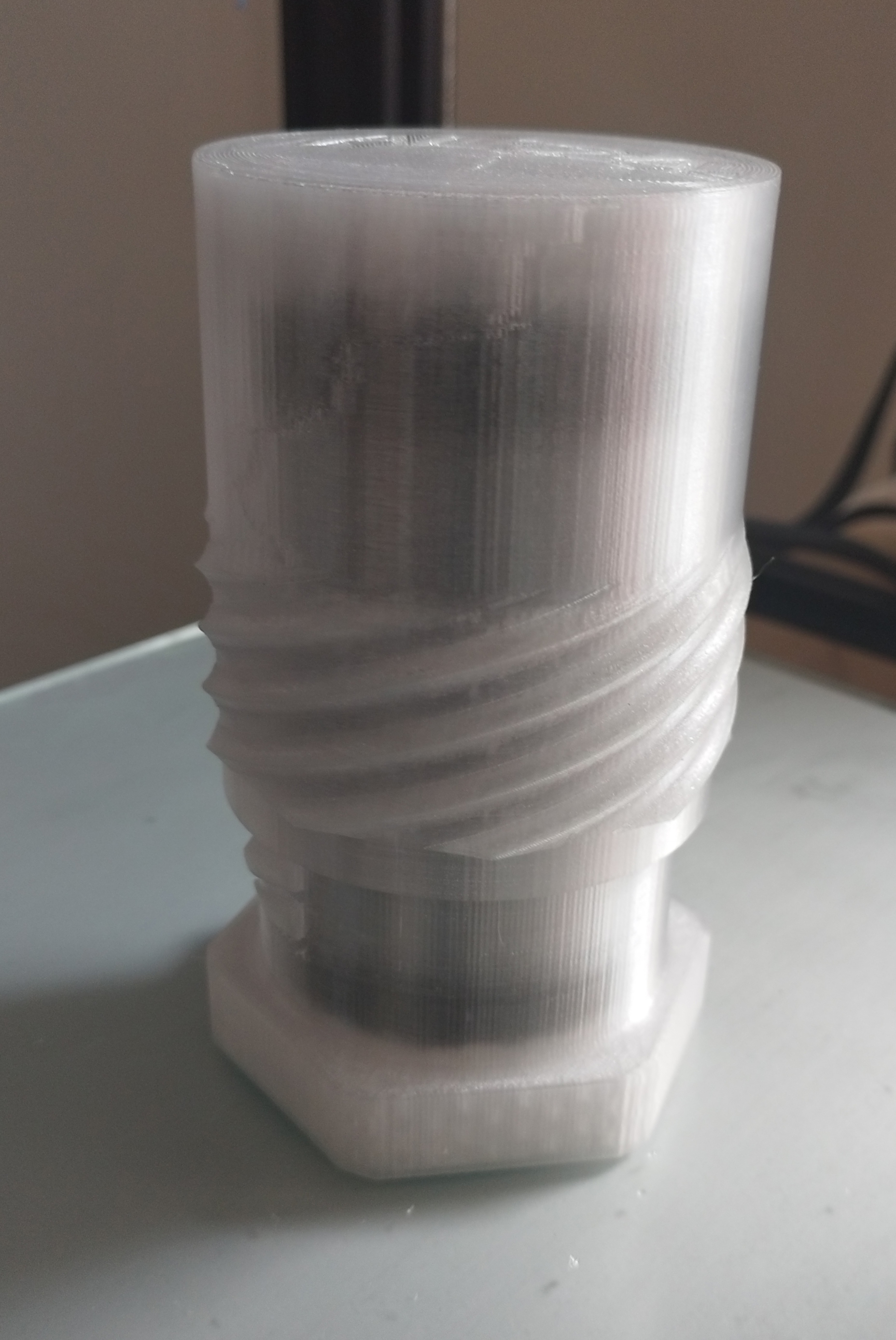

Protoze mam vetsinu okularu v krabickach, ktere s sebou nechci tahat ani na balkon, natoz do prirody, dokopal jsem se konecne nakreslit a vytisknout dozy na nektere z nich. Samozrejme OpenSCAD, ale presto vyzaduji urcite ladeni, hlavne pro napisy. Ty chci casem ( jsem diky nemoci a jinym problemum ve vsem ted tak zpozdeny, ze nemam jeste ani ocesana jablka a bojim se mrazu ) vyplnit svitivym filamentem pro rozpoznani v noci. Zavit ma trapez, trojuhelnik nebo kruhovy prurez.
Fotky jsou narychlo mobilem a pruhledny filament na nich vypada vyrazne hure nez ve skutecnosti, navic je to uz na umu a tiskarne kazdeho.
Jeste budu vylepsovat, ale to uz jsou drobnosti.

[peta62]

Doplněk pro Telrad/Omegon Radiant Finder - rosnice a krytka k rosnici proti padajícímu prachu v kupoli - jsem lenivý ho pokaždé uklízet .

Radime jde Ti regulovat packou bez omezeni rosnici ? Ja kdysi stahl model z Thingverse a musel jsem hodne vyrezavat, coz mi u stl uz moc nejde.

[midars]

Jestli myslíš packu na jas tak funguje OK bez úprav. Vše sedí jak pr.el na nočník bez úprav (mám Omegon). Tisk z PETG generováno v adaptivním módu (automatické nastavování různé síly vrstev při tisku).

[peta62]

To je pekne, ja mozna ztratim nervy a vytisknu si novy. Co pouzivas za slicer ? Mozna jsem jen nehledal, ale u Prusi o tom adaptivnim modu nevim.

[midars]

Ono se to správně jmenuje Adaptivní výška vrstvy


[hades]

To máš nějakou prehistorickou verzi, už je venku 2.5.0. A v anglické verzi se to jmenuje Variable layer height
