EQ8
Re: EQ8
Tohle jsem řešil u HEQ5 a to řešení je až primitivně jednoduché: kup prostě dostatečně dlouhý šroub a uřež mu hlavičku Vůbec tam nemusíš mít nějaký hranol
edit: ne u HEQ5 ale u EQ6-R a jeho původní trojnožky
edit: ne u HEQ5 ale u EQ6-R a jeho původní trojnožky
William Optics FluoroStar 110, AFR-IV, ASI533MM Pro, EQ-6 R, Berlebach Planet, SVBony SV305M Pro, Intel NUC, DeepSkyDad AF3 a pár dalších kravin vlastní výroby
Astrofotky
Astrofotky
Re: EQ8
Takto jsem to řešil já:
Disk je eloxovaný hliník, kolík nerez, kvůli odolnosti (jak proti vodě, tak otěru )
Kolík drží odspodu šroubem M6, který je schovaný v zahloubení, střed kolíku je 54mm od středu disku - viz výkres.
Rozměr toho kolíku samozřejmě nemusí být na setiny, to tam dopsal člověk, který mé 3D modely předělával do výrobních výkresů.
Jediné, kde jsem ty tolerance chtěl malé, je otvor pro šroub. Tam jsem chtěl, aby když se bude točit hlavou EQ-8, aby to moc "nekvedlalo".
Na fotce chybí jen podložka na disk z 1mm teflonu, šroub má také kluznou podložku, aby zespodu nešel nerez přímo na elox.
Třeba to pomůže.
Pokud by Tě zajímaly detaily, ozvi se přes SZ.
Milan
Disk je eloxovaný hliník, kolík nerez, kvůli odolnosti (jak proti vodě, tak otěru )
Kolík drží odspodu šroubem M6, který je schovaný v zahloubení, střed kolíku je 54mm od středu disku - viz výkres.
Rozměr toho kolíku samozřejmě nemusí být na setiny, to tam dopsal člověk, který mé 3D modely předělával do výrobních výkresů.
Jediné, kde jsem ty tolerance chtěl malé, je otvor pro šroub. Tam jsem chtěl, aby když se bude točit hlavou EQ-8, aby to moc "nekvedlalo".
Na fotce chybí jen podložka na disk z 1mm teflonu, šroub má také kluznou podložku, aby zespodu nešel nerez přímo na elox.
Třeba to pomůže.
Pokud by Tě zajímaly detaily, ozvi se přes SZ.
Milan
- Přílohy
-
- Sroub_EQ_8.jpg (38.72 KiB) Zobrazeno 3647 x
-
- Disk_1_cr.jpg (269.97 KiB) Zobrazeno 3647 x
-
- Kolik_EQ_8.jpg (22.59 KiB) Zobrazeno 3647 x
-
- Disk_EQ_8.jpg (88.07 KiB) Zobrazeno 3647 x
Re: EQ8
No tak tahle varianta me fakt vubec nenapadla. Asi to bude stacit, minimalne nez si vyrobim ten hranolek.
Diky
dob. SW 16" GoTo, N 254/1000 mod
- Nascarphone
- Příspěvky: 283
- Registrován: 17. 08. 2011, 20:53
- Bydliště: Praha Letňany
- Věk: 36
Re: EQ8
Mám taky hlavu EQ8 a já to řešil poněkud jednodušeji. Mám vyrobenou redukční desku na CPC stativ od Celestronu, kde ve středu mám místo šroubu vyndavací čep pr.10 a to je vše ... přišroubuji dvěma M8 co jsou po stranách a drží jak přibitá.
PS: Ta teflonová podložka není špatný nápad
Možná bych uvažoval, že si tam dám ten hranolek v podobě dalšího vyndavacího čepu, ale nijak mě to nechybí, hlavu dotočím v pohodě na pól ručně, kdy chyba je v řádech minut, ale to už je pak o polar alignmentu softwaru a čep na středu slouží jako otočný bod.PS: Ta teflonová podložka není špatný nápad
Celestron RASA 11; C9.25+hyperstar; SW 50ED Evoguide; TS 102/714
Daystar Quark Chromosphere
SW EQ-8R Pro; Nexstar Evo
ZWO ASI 1600MMC; 2600MC; 2600MM; 174MMC
APM 20x80 ED Triplet
http://astrofotky.cz/~LiJak
https://www.flickr.com/photos/193485630@N06/
Daystar Quark Chromosphere
SW EQ-8R Pro; Nexstar Evo
ZWO ASI 1600MMC; 2600MC; 2600MM; 174MMC
APM 20x80 ED Triplet
http://astrofotky.cz/~LiJak
https://www.flickr.com/photos/193485630@N06/
Re: EQ8
Mam problem s EQ direm od Pegasus Astro v kombinaci s EQ8-R a notasem s Win7 64b - problem je ze at to zapojim do jakyhokoli portu nebo hubu ( zkousel jsem i ten v montazi - v pocitaci se hlasi pod COM 19.
V ASCOMU jde ale manualne nastavit max. COM 16, a jinou moznost mi nenabizi.
Da se tohle nejakym zpusobem obejit, netusi nekdo? Nejakej switch portu nebo tak neco..stejnek kabel mi na win 10 fachal bez problemu,myslim ze na COM 16.
Diky
V.
V ASCOMU jde ale manualne nastavit max. COM 16, a jinou moznost mi nenabizi.
Da se tohle nejakym zpusobem obejit, netusi nekdo? Nejakej switch portu nebo tak neco..stejnek kabel mi na win 10 fachal bez problemu,myslim ze na COM 16.
Diky
V.
dob. SW 16" GoTo, N 254/1000 mod
- MMys
- Příspěvky: 17679
- Registrován: 02. 01. 2001, 05:03
- Bydliště: Běleč nad Orlicí
- Věk: 51
- Kontaktovat uživatele:
Re: EQ8
Ve Windows, tuším že někde ve správci zařízení, jde nastavit, jaký COM to má mít přiřazený. Dělal jsem to už několikrát. Ale jsem teď na MACu, tak se nepodívám, kde přesně je to tam zašité, ale dost hluboko. Kdyžtak později...
----------
Tak Patrik byl rychlejší. To je ono.
----------
Tak Patrik byl rychlejší. To je ono.
http://hvbo.cz/foto_astronomy_cz, http://hvbo.cz, e-mail: martin(*)myslivec(a)volny(*)cz, Dobson 400mm, N400/1600, Refraktor Borg 77ED, Montáž EQ6, Hvězdárna s montáží vlastní výroby, kamery MII C3-61000, ZWO ASI 1600MM
Re: EQ8
Tenhle postup funguje, i kdyz me zarazi ze ty tam mas skoro vsechny porty volny a ja jen prvni 2 a pak skutecne az od te 19ky, a to je v compu pichnuta akorat ta montaz..
Ale swithcnul sem to na tu 2ku, takze to facha
dob. SW 16" GoTo, N 254/1000 mod
Re: EQ8
Ahoj, používané porty si Windows drží na zariadenia. Aj keď je zariadenie odpojené tak Windows mu to miesto rezervuje aby sa po pripojení dostalo k rovnakému portu.
Hľadal som riešenie a asi najlepšia cesta je si prejsť čo za zariadenia máš na tých COM portoch a premazať to.
Našiel som tento postup ako to premazať: Resetting Windows COM Ports. Odskúšal som u seba a funguje. Buď teda zmazať v registroch, alebo cez tú zmenu portu. Ja som skúšal obidve metódy a obe sú v pohode. Ide o to čo ti bude viacej vyhovovať.
Postup pre regedit:
1) HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\COM Name Arbiter\Devices
2) zmazať zariadenia čo vieme že tam nemajú čo robiť (označiť COM X - XX a delete)
Postup pre správcu zariadení:
1) dostať sa ku zmene portu zariadenia - ako som písal
2) zvoliť niektorý z používaných portov a po zobrazení výstrahy dať "ok"
3) opakovať č. 2 kým to nevyčistíme alebo ak stačí jeden port tak ignorovať tento bod
Hlavné je že ti to funguje
Hľadal som riešenie a asi najlepšia cesta je si prejsť čo za zariadenia máš na tých COM portoch a premazať to.
Našiel som tento postup ako to premazať: Resetting Windows COM Ports. Odskúšal som u seba a funguje. Buď teda zmazať v registroch, alebo cez tú zmenu portu. Ja som skúšal obidve metódy a obe sú v pohode. Ide o to čo ti bude viacej vyhovovať.
Postup pre regedit:
1) HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\COM Name Arbiter\Devices
2) zmazať zariadenia čo vieme že tam nemajú čo robiť (označiť COM X - XX a delete)
Postup pre správcu zariadení:
1) dostať sa ku zmene portu zariadenia - ako som písal
2) zvoliť niektorý z používaných portov a po zobrazení výstrahy dať "ok"
3) opakovať č. 2 kým to nevyčistíme alebo ak stačí jeden port tak ignorovať tento bod
Hlavné je že ti to funguje
Re: EQ8
Montaz EQ 8-R po switchi na COM2 jede jak ma..jen mam dotaz jeste ohledne interniho hubu v hlave montaze, na rozvody12V a USB 3.

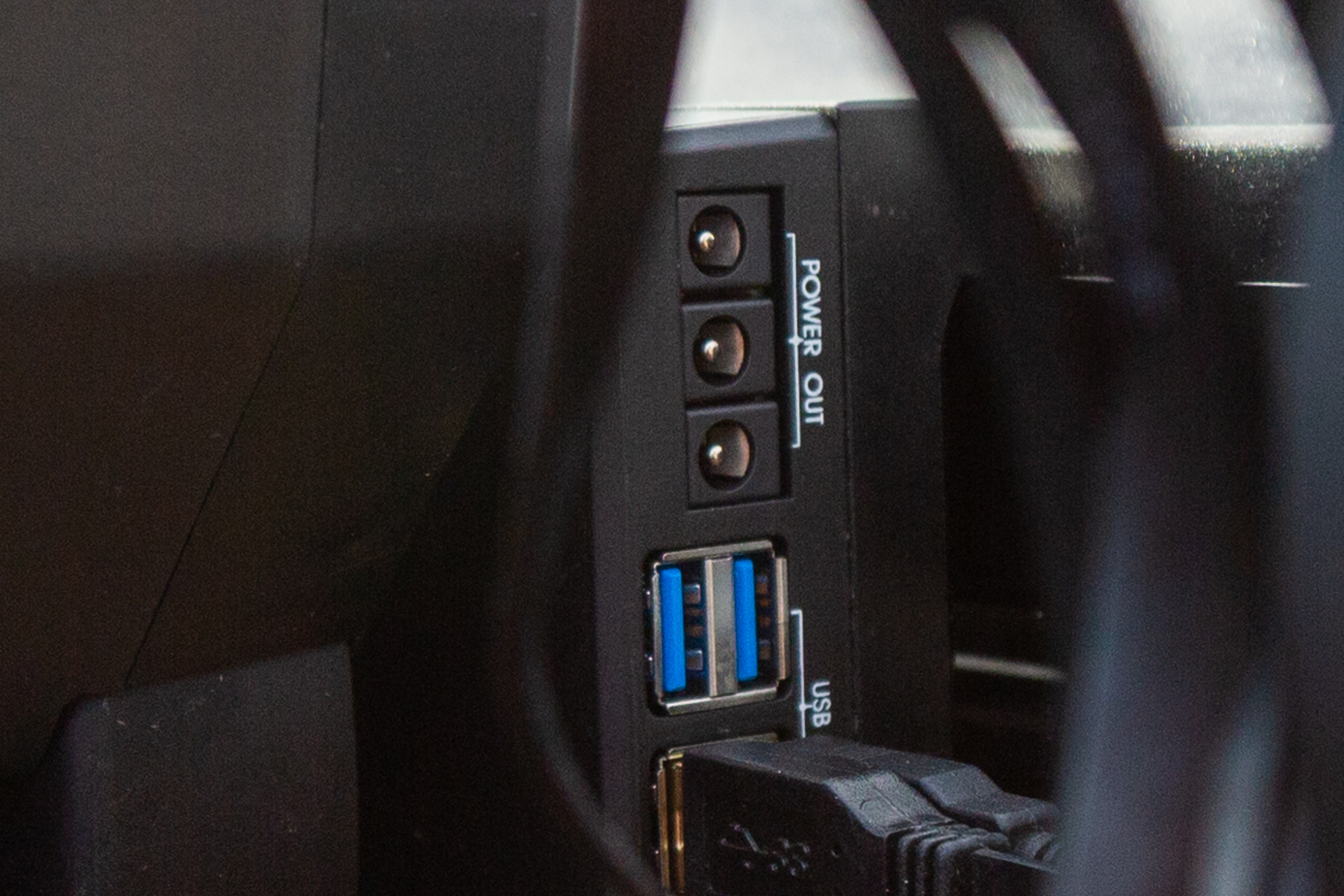

Chapu to tak, ze ten panel vespod RA pouzdra je vstup pro DC zdroj 12V ( oznacen jen "PWR") a nahore u OV jsou 3 x 12V vystupy ( znaceny "POWER OUT"), aby clovek nemusel mit 3 draty vysici dolu, ale jen jeden po sloupu a pak nahore kratasy k periferiim dalekohledu..predstava je, ze bych do toho pichnul napajeni chlazeni kamery ASI 1600 + el. ostreni (DSD3)+ topeni sekundaru (12V/2W/0,17A).
A nebo je to vsechno napajeny rovnou z kabelu na horni strane montaze ze site ( DC 11-16V/55W, sroubovaci) a neni potreba dole zadnej zdroj, a tam je to taky jen vystup pro nejakou periferii v dolni casti dalekohledu ( vetracek, topeni primaru, atp.).
V tom extra navodu je jen popis USB hubu, ale k ty elektrice tam nic neni..
A k cemu jsou tam pak dobry ty AUX porty vedle toho "PWR"? Pointer se musi stejnak supnout rovnou do "AutoGuide" ne? Z toho USB mi vede jeden kabel pro vsechno do PC a to facha, to mam vyzkouseny, ale ten zbytek dole mi nedava moc smysl. Jeste mi napada pichnout pointer do AUX 2 na spodku rybiny a AUX 2 na RA pouzdru by sel lip propojit kratasem do "AutoGuide", aby to byly dva kratasy, co se s nicim neperou a ne jeden dlouhej kabel RJ12..
Sorry za tak "primitivni " otazky, ale do tedka sem jel jen na klubka kabelu a jednotlivy zdroje u kazdy periferie, tak se to snazim nejak zmenagerovat
Chapu to tak, ze ten panel vespod RA pouzdra je vstup pro DC zdroj 12V ( oznacen jen "PWR") a nahore u OV jsou 3 x 12V vystupy ( znaceny "POWER OUT"), aby clovek nemusel mit 3 draty vysici dolu, ale jen jeden po sloupu a pak nahore kratasy k periferiim dalekohledu..predstava je, ze bych do toho pichnul napajeni chlazeni kamery ASI 1600 + el. ostreni (DSD3)+ topeni sekundaru (12V/2W/0,17A).
A nebo je to vsechno napajeny rovnou z kabelu na horni strane montaze ze site ( DC 11-16V/55W, sroubovaci) a neni potreba dole zadnej zdroj, a tam je to taky jen vystup pro nejakou periferii v dolni casti dalekohledu ( vetracek, topeni primaru, atp.).
V tom extra navodu je jen popis USB hubu, ale k ty elektrice tam nic neni..
A k cemu jsou tam pak dobry ty AUX porty vedle toho "PWR"? Pointer se musi stejnak supnout rovnou do "AutoGuide" ne? Z toho USB mi vede jeden kabel pro vsechno do PC a to facha, to mam vyzkouseny, ale ten zbytek dole mi nedava moc smysl. Jeste mi napada pichnout pointer do AUX 2 na spodku rybiny a AUX 2 na RA pouzdru by sel lip propojit kratasem do "AutoGuide", aby to byly dva kratasy, co se s nicim neperou a ne jeden dlouhej kabel RJ12..
Sorry za tak "primitivni " otazky, ale do tedka sem jel jen na klubka kabelu a jednotlivy zdroje u kazdy periferie, tak se to snazim nejak zmenagerovat
dob. SW 16" GoTo, N 254/1000 mod
Re: EQ8
To napájení je nejspíš jak píšeš v prvním případě. Očekával bych, že montáž bude napájena samostatně. A navíc k tomu tam bude napájecí hub.
Na co jsou AUX porty netuším, ani po krátké googlení jsem odpověď nenašel.
Na co jsou AUX porty netuším, ani po krátké googlení jsem odpověď nenašel.
