Psion píše: ↑11. 07. 2025, 09:42 Dorazilo nepokovené zrcadlo PV 0.071 (lambda/14), Strehl 0.98 , jsem zvědav na výsledky testů nyní.

Zrcadlo je fajn, první test objektivu refra CFF 160 , Foucault pomocí Ronchi. Pravá strana je mírně tmavší díky tomu, v zásadě jde o zobrazení povrchu a ten je OK.

Ještě dodám pro představu, že ty vyvýšeniny a propadliny jsou na úrovni lambda/40.

Dnes proběhl workshop na MHV ohledně testování optiky a ukázka testování zrcadel a refraktorů. Zde jsou ke stažení data pro tisk přípravků na 3D tiskárně a popis řešení - https://drive.google.com/drive/folders/ ... sp=sharing

Pro vyhodnocení výsledků se vyfotí Ronchigram v R, G a B a pomocí programu AOS se vyhodnotí. Ke stažení je program zde:

Veľká vďaka Pepovi, že nám predviedol testovanie realizovateľné v domácich podmienkach. Tak mám konečne predstavu ako na to. Plus viem že zrkadlo neistej kvality, ktoré som za účelom testu priniesol je reálne dobre použiteľné.

Jestli dobře chápu, tak kritické pro přesnost tohoto měření je nepokovené zrcadlo v potřebné kvalitě , které je pěkně "mastné".

P.S.
To zrcátko mezi dalekohledem a měřícím přípravkem taky negativně ovlivní měření.

A pokiaľ som to správne pochopil ja, tak to rovinné zrkadlo sa dá nahradiť riadne vzdialenou umelou hviezdou, ale to sa potom tá testovacia sústava nezmestí na stôl alebo do miestnosti.
Psion: je to tak? rozumieme tomu správne?

Pokud mne paměť neklame, tak ten setup se zrcadlem má navíc výhodu, že paprsek soustavou prochází dvakrát, což zvyšuje citlivost. Ale pokud bych si s tím chtěl hrát, řekl bych, že varianta s umělou hvězdou bude jednodušší, pokud se podaří nějak zpacifikovat seeing.

Ta moje testovací sestava je s odraznou rovinou bez pokovení, použít lze i rovinné zrcadlo. Ano, je tam dvojitý průchod, tedy měření je 2x přesnější. Umělá hvězda nebude večer moc ovlivněna seeingem, ale je menší přesnost měření. Mám zrcadlo 150 mm lambda/10 a výsledek měření je stejný i na rovině lambda/14 nebo lambda/20. Rovina se sehnat dá, bohužel rozměr 20 cm je už docela drahý. Možná by něco rovinu bez pokovení udělali v Turnově.

Možná blbý dotaz - dal by se k odrazu využít Altair 160mm TRIBAND D-ERF Solar Energy Rejection Filter ? Povrch má 1/10λ, ale je "znehodnocen" nanesením povlaku, ale netuším jak moc.

Dá se to vyzkoušet, ale jsem trochu skeptický protože nanesené vrstvy jsou selektivní – na určitých vlnových délkách budou málo odrážet, mimo ně naopak hodně; navíc se mění fáze/polarizace.

Ideální bude hledat na eBay, je tam spousta rovin, tahle má cca lambda/12. Jsou tam roviny i s certifikátem.

https://ebay.us/m/xk6kJk

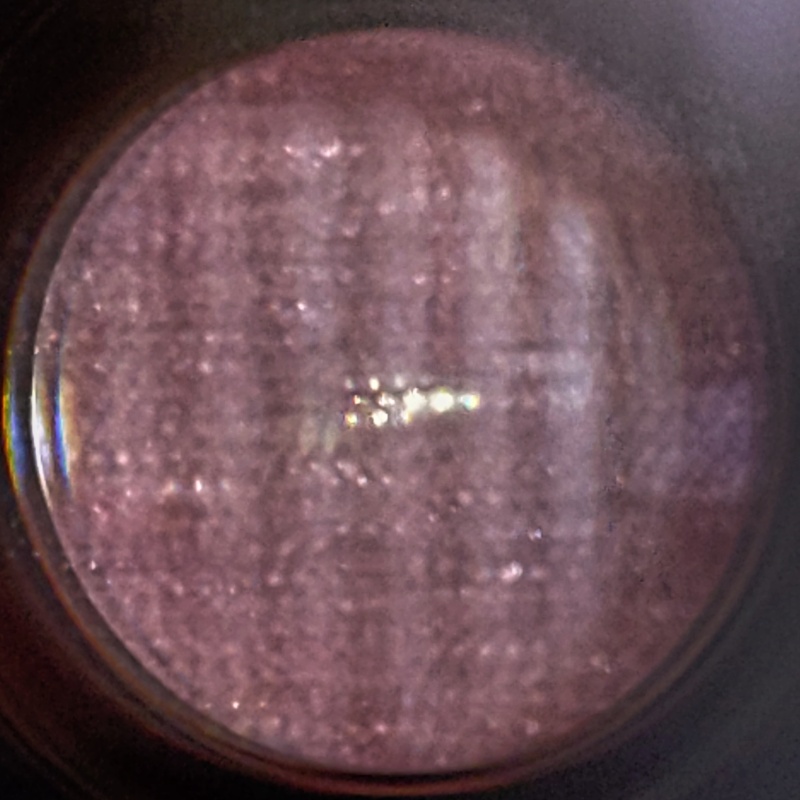

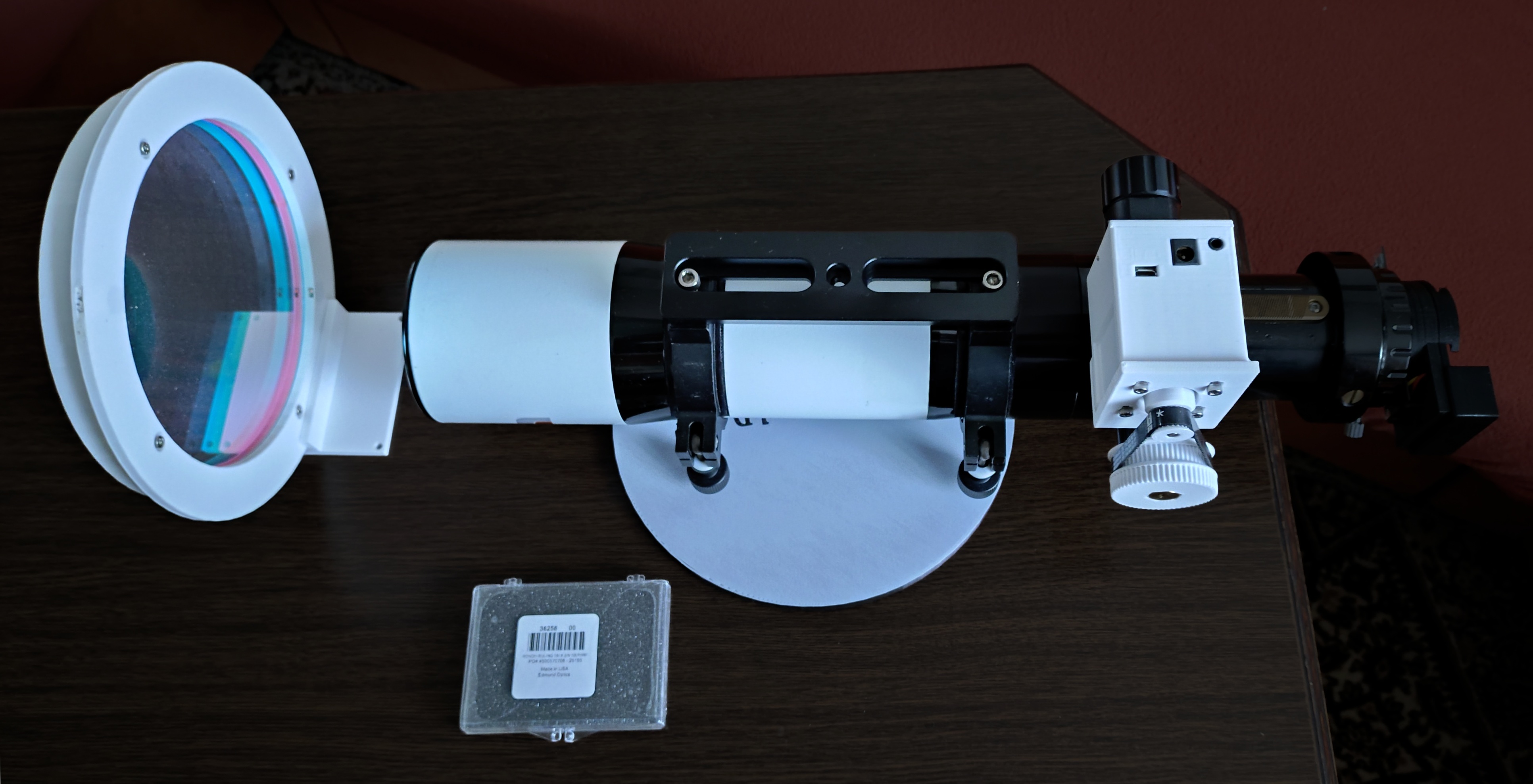

Zkusil jsem pro Ronchi-Psion sestavu použít Altair 160mm TRIBAND D-ERF ( viz #234 )pro odraz a nafotil to z ruky mobilem Netuším co tam dělá to světelné "smetí".

Dvě pěkná počtení...

[url]chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://psv4.userapi.com/s/v1/d/e_yZdlT ... chn_V1.pdf[/url]

[url]chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://psv4.userapi.com/s/v1/d/v3v26re ... chn_V2.pdf[/url]


Jiný odkaz

https://vk.com/wall-97168186_442

Bo počasí stojí za starou belu, hraju si . To "smetí" bylo asi bočním nasvětlením na sklu Ronchi. Pomohla clonka před LED diodou ⌀0.7mm. Ty barevní okraje pocházejí od objektivu mobilu ( foceno z ruky), okem tam nejsou. Použit odraz D-ERF

Ahoj, tohle nevypadá špatně, jen to chce o něco menší expozici, aby byly vidět lépe barvy a byl větší kontrast Ronchigramu. Ta modrá (nebo fialová) na okrajích je běžná věc a je vidět i u většiny tripletů. Tedy vypadá to, že se dá ERF filtr použít, je potřeba udělat kvalitnější foto, Schválně to otestuji na svém ERF doma. uvidím v porovnání se zrcadlem.
