Lumos píše: Len este otazka - ma nastavenie rychlosti vplyv na obe osi sucasne, alebo sa to nastavuje separatne pre kazdu os? V navode sa nic o separatnom nasaveni nehovori, ale pre istotu sa pytam.

Ahoj, na mé 12" se nastaví Rate pro obě osy společně. Ručka je ve verzi 4 s poslední verzí FW jak pro rucku, tak pro motory. U dalekohledu budu až v průběhu příštího týdne, tak že případné pokusy s pohybem montáže mohu zkusit až příští týden.

Jinak pro nastavení souřadnic jsem pouzival jednoduchou apku- zdarma
https://play.google.com/store/apps/deta ... nscaninit2
Ještě mne napadlo zkusit vypnout pomocné encodery a zkusit zarovnat jen podle těch hlavních, pokud jsou ty pomocné nějaké divné. Najdeš to jako auxiliary encoder

A proč je potřeba u ALT/AZ dobsonovy montáže tahle appka ?

Tahle apka nedělá nic jiného, než že v terénu na pozorovacím místě ukáže na displaji telefonu, co se má po spuštění nakrmit do ručky a byla taky jen pro tyhle účely před lety vytvořena. Je to fajn, když se střídá několik poz. míst, neotravují v ní žádné další přebytečné informace, natož nějaké reklamy. Odpadnou pak většinou chyby s "překlepy".

Dovedu pochopit, že když máš pozorovací místa více jak 100 km od sebe, že to má význam jako poznámkový blok. Jinak do ručky zadáváš ale jen datum/čas. Rozdíly dorovná alignment. Nepředpokládám, že azimutální montáž postavíš do terénu do výchozí polohy s větší přesností něž 1°
Tady u Dobsonovy montáže s GoTo považuji jakoukoliv snahu o větší přesnost v zadávání jako zbytečnou komplikaci. Navíc to neřeší problém tazatele- v tomhle nemůže být ten zádrhel.

Vcera vecer som sa este venoval trochu dalekohladu a tu je maly update.

• - vyskusal som resetnut rucku do tovarneho nastavenia a znova vsetko zadat od zaciatku -> bez zmeny

• - urobil som update ovladaca motorov -> bez zmeny

• - vyskusal som vypnut pomocne enkodery (auxiliary encoders) a prejavio sa to tak, ze zobrazovany uhol bol uz kladny, avsak jeho hodnota stale nebola spravna +90° natocenie (tubus kolmo hore) ukazovalo +114°

Ked to teda zhrniem, momentalne mam 3 zistenia.

• 1. zmena nastavenia rychlosti otacania osi sa prejavuje iba v horizontalnom smere, vertikalny smer sa pohybuje vzdy maximalnou rychlostou

• 2. pri zapnutom pomocnom enkoderi je zobrazovany uhol natocenia vertikalnej osi Ax1 zaporny a zlej velkosti

• 3. pri vypnutom pomocnom enkoderi je zobrazovany uhol natocenia vertikalnej osi Ax1 kladny avsak stale zlej velkosti (chyba je ina ako pri zapnutom pomocnom enkoderi )

Aktualne verzie SW a HW:

• H.C. Firmware: Ver. 04.39.10
  H.C. Hardware: Ver. 04.16
  Motor Controller: Ver. 02.09.99
  Database: Ver. 04.02

Jen taková otázka: před tím, než si takhle měříš ty úhly, máš provedenou celou proceduru ustavení na 2 hvězdy ? A co máš navoleno aby ukazoval ten displej ( jaké úhly -RA/DEC nebo ALT/AZ a v jakém formátu ) - a co je osa 1 a co 2 ?

Lumos píše:...- vyskusal som vypnut pomocne enkodery (auxiliary encoders) a prejavio sa to tak, ze zobrazovany uhol bol uz kladny, avsak jeho hodnota stale nebola spravna +90° natocenie (tubus kolmo hore) ukazovalo +114°...

Předpokládám, že pro pohyby jen s hlavnimi encodery jsi použil jen šipky na ručce, "odbržděný" manuální pohyb dalekohledu by se neměl na změně úhlu projevit.
Zkoušel si jen s hlavnimi encodery ověřit korektních 360° i pro horizont osu?

MilAN píše:Jen taková otázka: před tím, než si takhle měříš ty úhly, máš provedenou celou proceduru ustavení na 2 hvězdy ? A co máš navoleno aby ukazoval ten displej ( jaké úhly -RA/DEC nebo ALT/AZ a v jakém formátu ) - a co je osa 1 a co 2 ?

Procedura ustavenia vyzaduje, aby sa dalekohlad automaticky natacal na pozadovane miesto - nabeh na 2 hviezdu robi dalekohlad sam. Podobne je to aj pri ustaveni na najjasnejsiu hviezdu. No a tu je problem, pretoze pri tomto automatickom pohybe ide vzdy dalekohlad vo verikalnom smere na opacnu stranu az by sa dotkol montaze (tam ho musim zastavit) - bud ide pod obzor alebo sa chce pretocit cez 90°. Takze ustavenie nedokazem dokoncit,

Kratka odpoved teda je - nie, nemam dokoncenu proceduru ustavenia.

Polohu montaze zobrazujem na rucke cez menu UTILITY FUNCTION/Show Position/ENTER a v tomto menu su 3 moznosti:

• Dec/RA: Displays the current celestial coordinates of the telescope.
• Alt/Azm: Displays the current horizontal coordinates of the telescope.
• Ax1/Ax2: Displays the current coordinates of the mount. Ax1 is the position of the declination or altitude axis, and Ax2 is the position of the R.A. or azimuth axis.

Ja volim tu tretiu, kde Ax1 je vertikalna (vyskova) os a Ax2 je horizontalna (azimutalna) os. Format zobrazenia je +/-stupne minuty sekundy (napr +045° 00' 00")

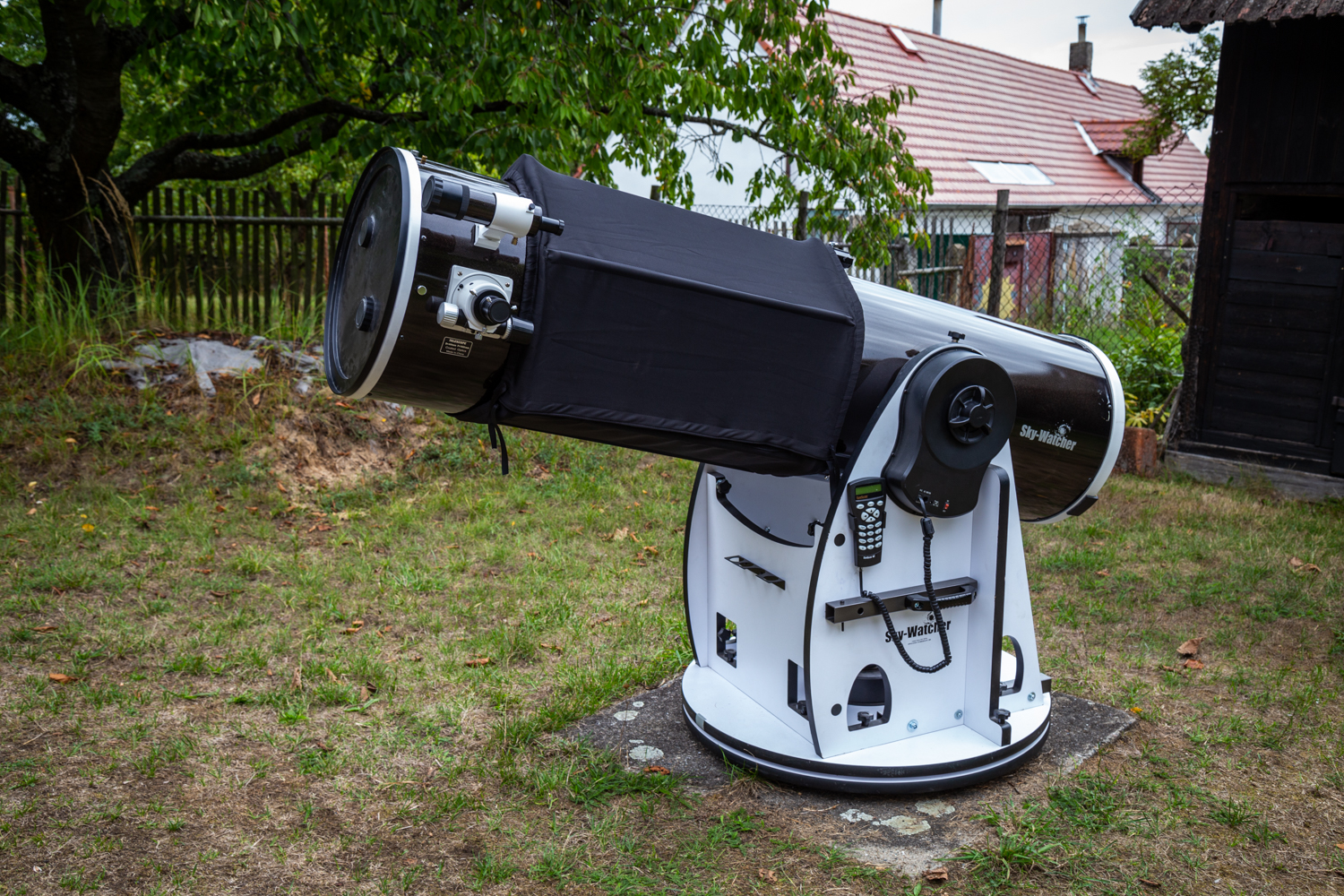

kdyz se ti to takhle otaci proti spodnimu stojanu, neprohodil si pri sestavovani pravou a levou stenu? To jediny me prijde hodne divny..kdyby to bylo prohozeny, logika mi rika, ze by se to chovalo prave takhle..
MAs motor taky na teto strane?

Lumos píše:Ja volim tu tretiu, kde Ax1 je vertikalna (vyskova) os a Ax2 je horizontalna (azimutalna) os. Format zobrazenia je +/-stupne minuty sekundy (napr +045° 00' 00")

Při kontrole těch úhlů ustavení dalekohledu zatím nemusíš řešit - na začátku v ručce se přeskočí. Ax1 a Ax2 musí před ustavením vracet korektě úhly, jinak ta ustanovací procedura pracuje s chybnými daty a výsledek ustanovení je "zmatený".

nosuh píše:kdyz se ti to takhle otaci proti spodnimu stojanu, neprohodil si pri sestavovani pravou a levou stenu? To jediny me prijde hodne divny..kdyby to bylo prohozeny, logika mi rika, ze by se to chovalo prave takhle..
MAs motor taky na teto strane?

Montaz prisla s namontovanym motorom a teda ani si neviem predstavit, ako by sa to dalo namontovat opacne - nie nie, mam to zmontovane presne tak, ako na tvojej fotke nosuh.

Ale situacaia sa trochu pohla a prisla odpoved zo servisu cez predajcu - na plosnom spoji vertikalneho motora je kolikova lista, kde sa daju zasuvat jumpre - predpokladam ze sa tym navoli typ montaze. Pre dobsonovu montaz tam ma byt jumper na pozicii JP1. Ja som teda otvoril kryt vertikalneho motora a vybral plosny spoj a jumper som tam nemal ziadny.


Tak som na poziciu JP1 vlozil jumper (nastastie jumpre mam) a vyskusal som uhol natocenia. Tento krat uz Ax1 suradnica zobrazovana na rucke odpovedala uhlu natocenia (podla stupnice na montazi).

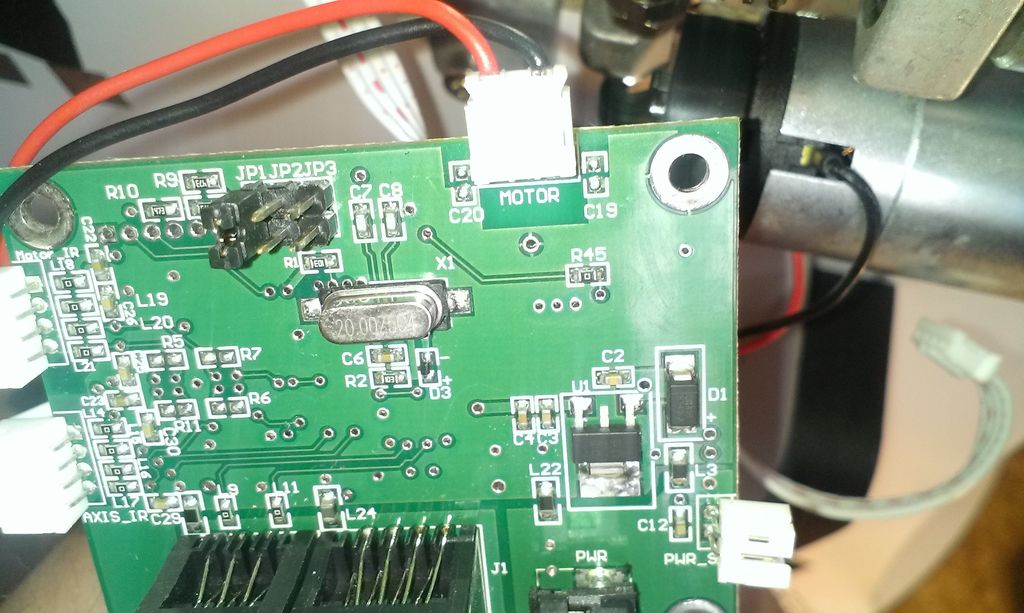

Na moje prekvapenie a sklamanie, motorove otacanie pomocou tlacidiel na rucke zacalo fungovat naopak - tlacidlo hore, dalekohlad ide dole, tlacidlo dole, dalekohlad ide hore. Kedze som uz vedel typ dosky, trochu som patral a nasiel som fotku tejto dosky tu na fore od Lisa
download/file.php?id=1006 (@Lisa: dufam, ze nevadi, ze som sem pridal tento odkaz).

Co mi hned udrelo do oci je opacne zapojenie kablikov na konektore motora (cerveny a cierny kablik). Na mojej doske je cerveny (+ pol) na pravej strane konektora a na fotke od Lisa je na lavej.
Mohol by som teda poprosit niekoho dalsieho, co ma takuto montaz, aby sa pozrel ako ma byt tento kablik zapojeny? Chcem si byt isty, ci ho mam naopak, alebo nie.
Co sa tyka samotneho konektora, jeho konstrukcia nedovoluje nahodne opacne zapojenie, takze ak to mam zle, je to chyba pri vyrobe (rovnako ako chybajuci jumper).

Pravdepodobne ide o prepólovaný/opačne zapojený motor spomínanej osi. Správne zapojenie by tak malo riešiť problém opačného chodu pri stlačení tlačidla rúčky - motorček by mal byť jednosmerný ( s enkodérom ).
Nemám však podobnú montáž a teda ani skúsenosti s týmto zapojením.

Myslím, že ta fotka ode mne byla také na desku k vertikalnimu motoru. Možná se zkus podívat i na horizont. motor, jestli to mají obráceně než vertikální - (možná "číňan" při montáži popletl motory s konektorem, nebo jen obráceně nalisoval konektor? )
Nevybavuji si, jestli horizont deska to má u mě zapojeno opačně než vertikální a podívat se mohu až v průběhu příštího týdne.
Jak píše

viator píše:...motorček by mal byť jednosmerný ( s enkodérom )...

asi nebude problém prohodit póly, pokud se nyní zdá, že se úhly natočení vrací korektě až na směr a to pro hlavní i pomocné enkodery.

Vzpomněl jsem si, že když jsem ladil azimut. ložisko, tak jsem udělal fotku i desky k azimut. motoru a je vidět, že obě desky (tedy jak azimut tak horizont), či spíše motory, mají červený vodič zapojen na stejné straně konektoru - alespoň tedy u 12''.
