No za 20000 kč se dá koupit rotátor yaesu g-5500 který umí azimut i elevaci
je to komplet udělané a nemusím vymýšlet jak udělat do čeho to dát aby do toho netekla voda
a další věci okolo které bez soustruhu a frézy doma stejně neudělám a když si to nechám vyrobit
tak to bude dražší než hotovej rotátor yaesu g-5500.

Tak jsem ten feed od rf hamdesign objednal. Podle jednoho kolegy funguje líp, než cokoli si doma postavil sám, tak uvidíme.

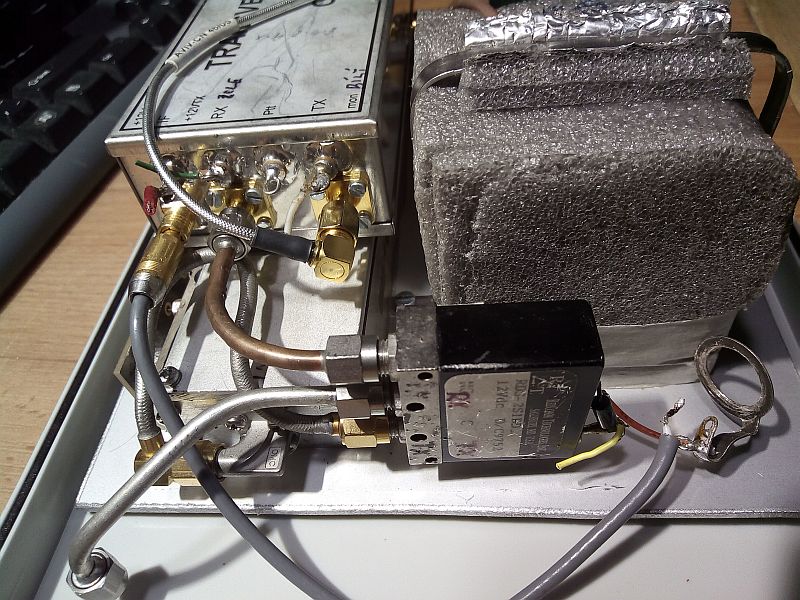

Ono je to jednoduché - postavit si můžeš cokoliv - pokud to máš čím změřit není problém. Pokud ne, je to jen loterie. U mě už se taky konečně rýsuje finální stav, překopal jsem 10GHz XVerter do jiné krabice, aby mohl jít přímo k anténě (na konec vlnovodu za parabolou). Přikládám aktuální foto této malé "vodárny"...
Pokud bude vše OK, zítra to zkusím naostro. Opravdu mě zajímá hodnota šumu Slunce u tohoto mandlu - snažil jsem se vedení od vlnovodu k přijímači udělat co nejkratší, nakonec tam stejně ještě přijde LNA, aby se pokryly ztráty na relé a v semirigidech...

To byla správná volba koupit ten ozařovač.
Bez změření je to jak píše sázka do loterie, já sem tú patch anténu měřil mám doma Nwt 4000-2 sním ale změřím jen SWR.
Chtělo byto něco asi lepšího.https://www.ebay.com/itm/N1201SA-140MHz ... Swj0RbGV6D
ok1in včera na setkání na Kozákově dělaly na mikrovlnách spojení takže podobnejch zařízení tam bylo několik.

Tak ten patch ozařovač před offset parabolou nejde použít chová se to divně je to určeno pro středovou parabolu
F/D 0,375 a tá offset parabola co mám má F/D 0,6

Tak si holt postavíš helikální feed.
http://members.inode.at/576265/equipment.html

No něco budu muset stvořit, todle by taky připadalo v úvahu akorát to nemá impedančně prispusobené ale to není problém dodělat
https://www.thingiverse.com/thing:3780136

zajímavej článek o gps anténě
https://www.rtl-sdr.com/preorder-sale-a ... for-34-95/
tá cena co zato chtěj je strašná US$34.95
už tu mám gps anténu z které vykuchám filtr podle jiného návodu a mělo byto taky tak fungovat.

KRAKEN1 píše:Tak ten patch ozařovač před offset parabolou nejde použít chová se to divně je to určeno pro středovou parabolu
F/D 0,375 a tá offset parabola co mám má F/D 0,6

Asi je to problém vyzařovacího diagramu feedu. Když není šitý na anténu, jsou problémy s využitím odrazné plochy (nedozáření nebo přezáření)...

Jo bude to tak.
Tak sem dneska vykuchal filtr z gps antény, strašná práce to mikro SMD jedině s horkovzduškou a pořádnou lupou.
Až mě příjde kabel tak sem zvědavej jak to bude fungovat na ten INMARSAT

Já si na Inmarsat postavil tuhle obludu. Ještě by to chtělo lepší materiál na ten patch, ale už teď to nějak funguje.

Fungovat by to mělo vcelku bez problémů. Jinak existují i antény pro oba systémy v jednom pouzdře.

Jo po tédle patch antenně sem koukal je to od autora Adam 9A4QAV
akorát sou u ní nejasnosti tady na odkazech je střed toho patch direktoru isolovaně spojenej s reflektorem
https://www.rtl-sdr.com/building-and-te ... reception/
https://www.youtube.com/watch?v=luVPpzopmrY
https://www.youtube.com/watch?v=kDYORufqDyU
A tady že to má bejt vodivě spojený
https://www.thingiverse.com/thing:2310033/comments

Vykašli se na patch a udělej si helikal nebo logperiodik na PCB...

Na ten příjem INMARSAT mě asi bude stačit tá upravená gps anténa
Hlavně mě jde o příjem HRPT
Návod na stavbu středové paraboly
https://www.youtube.com/watch?v=MU-dCkFGdVQ
Patch feed 1700MHz for prime focus dish with F/D = 0.3 - 0.5
http://www.sat.cc.ua/page3.html

Už jsem to sem dával - pokud někdo shání středovky, je tu u mě k mání jedna profi 120cm (Bosh) a pak mám pocit nějaké 60cm, musel bych se podívat co tam ještě zbylo. Já tu 120-ku používám na 3cm a vejde se do kufru P-406.
