Slunce SHG - SunScan & Sol'Ex

[Standa]

Hohóó, to je výrazné zlepšení oproti prvním snímkům!!! Ještě něco málo iterací a prodám své vybavení a budu se kochat vašimi snímky
Teď jen aby také spolupracovalo počasí...

Ať se daří na všech vlnových délkách,

Standa

[midars]

Vypadá to, že mám novou posedlost a že budu asi objednávat něco ze Shelyaku. Protože doprava je drahá ( 53,81 €) tak se ptám, jestli se někdo k objednávce přidá.

[Standa]

Dobrý den,

od Shelyaku budu objednávat, ale až květen-červen, kdy začnou nabízet anglický překlad jedné knížky. To je ale asi na vás pozdě...

Příjemné (heliospektrograficky vášnivé ) dny,

S. Daniš

[midars]

Opravdu jsem už objednal a dneska by měla UPS zboží dovézt. Dovolil jsem si založit téma Objednávka Shelyak pro tvorbu sdružené objednávky a možná i se slevou .
Jinak jsem si dovolil udělat pár drobných úprav do 3D modulů u SunScanu:
1-7-case-top + 9-2-collimator-bench - možnost ostření kolimátoru bez demontáže krytu
16-2-grating-handle + 18-2-grating-gear - usnadnění seřizování nastavení náklonu mřížky pomocí pružiny ( nastavuje se jen jedním šroubem a druhý nakonec jen fixuje)
4-3-main refractor-tube - ryska pro lepší přehled při ostření hlavního objektivu

[midars]

První světlo SolEx spektrum


jen Hα s nezaostřeným dalekohledem ( nešlo zaostřit neb mi došly tubusky M54) s D-ERF.


Takže alespoň nezaostřená zmenšená složenina


[midars]

Sestava SolEx zaostřena, ale seeing se podepisuje rozmazáním a "zubatým okrajem" ( viz FullSize) - takže jen ukázka koláže ze JSolEx zmenšená 3x.
Funkce Jagged edges correction - bohužel na zuby prakticky nepomohla ( koláž je bez ní) a ukázka jen negativ se zapnoutou Jagged edges correction).
Pro orientační srovnání totéž se SunScan ráno.


Vypadá to, že spektroheliograf (SHG) je pekelně citlivý na seeing.

[midars]

Dnešní pokus - seeing byl proměnlivý mezi 2-3ArcSec.


[midars]

Ráno byl chvilkama lepší seeing, tak jsem pokusničil se Sol'Ex v Hα a následně se učil s programem JSol'Ex

Snímek obrazovky 2026-05-02 093336.png (2.6 KiB) Zobrazeno 498 x

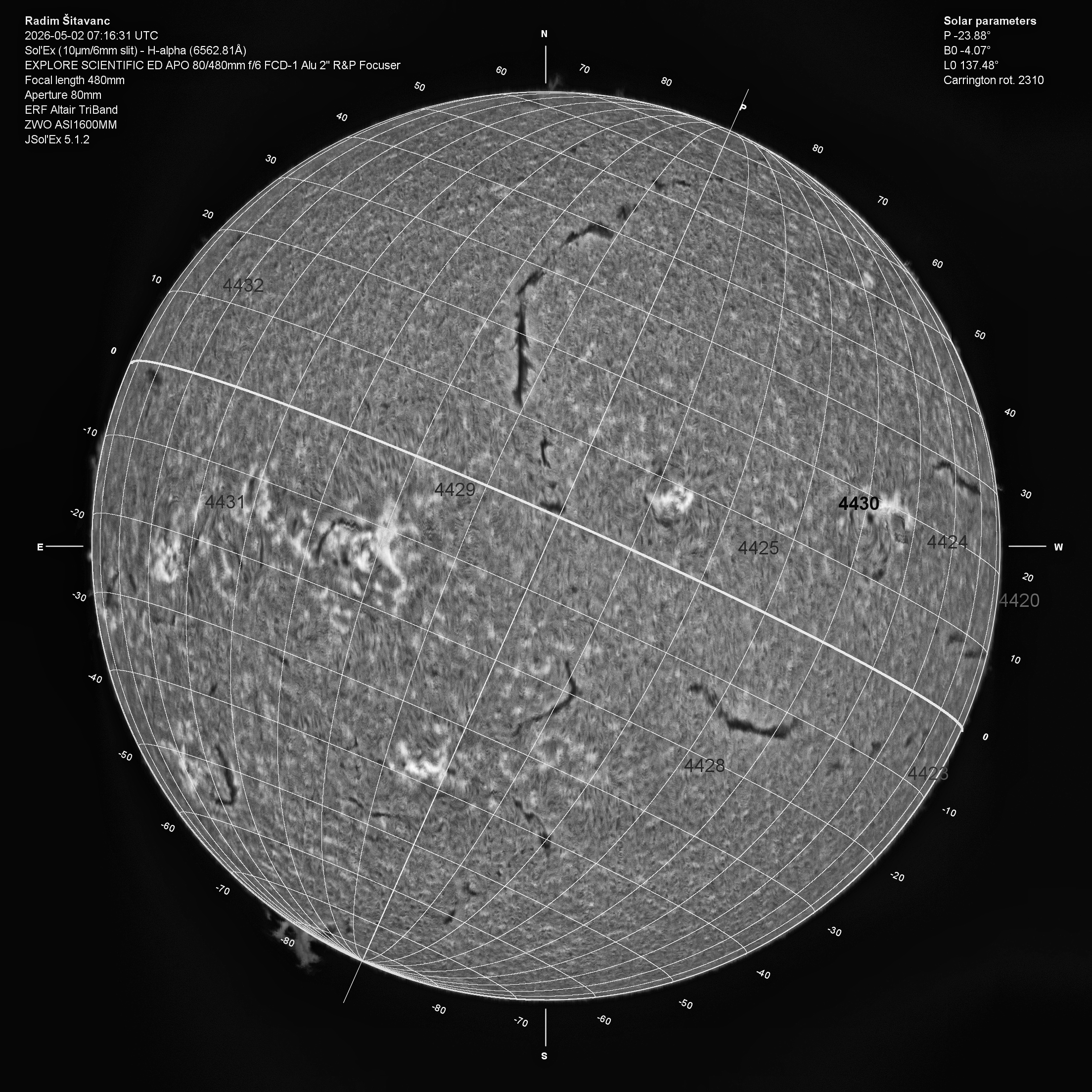

s dokumentací


Doppler rotace


a obarvený


[midars]

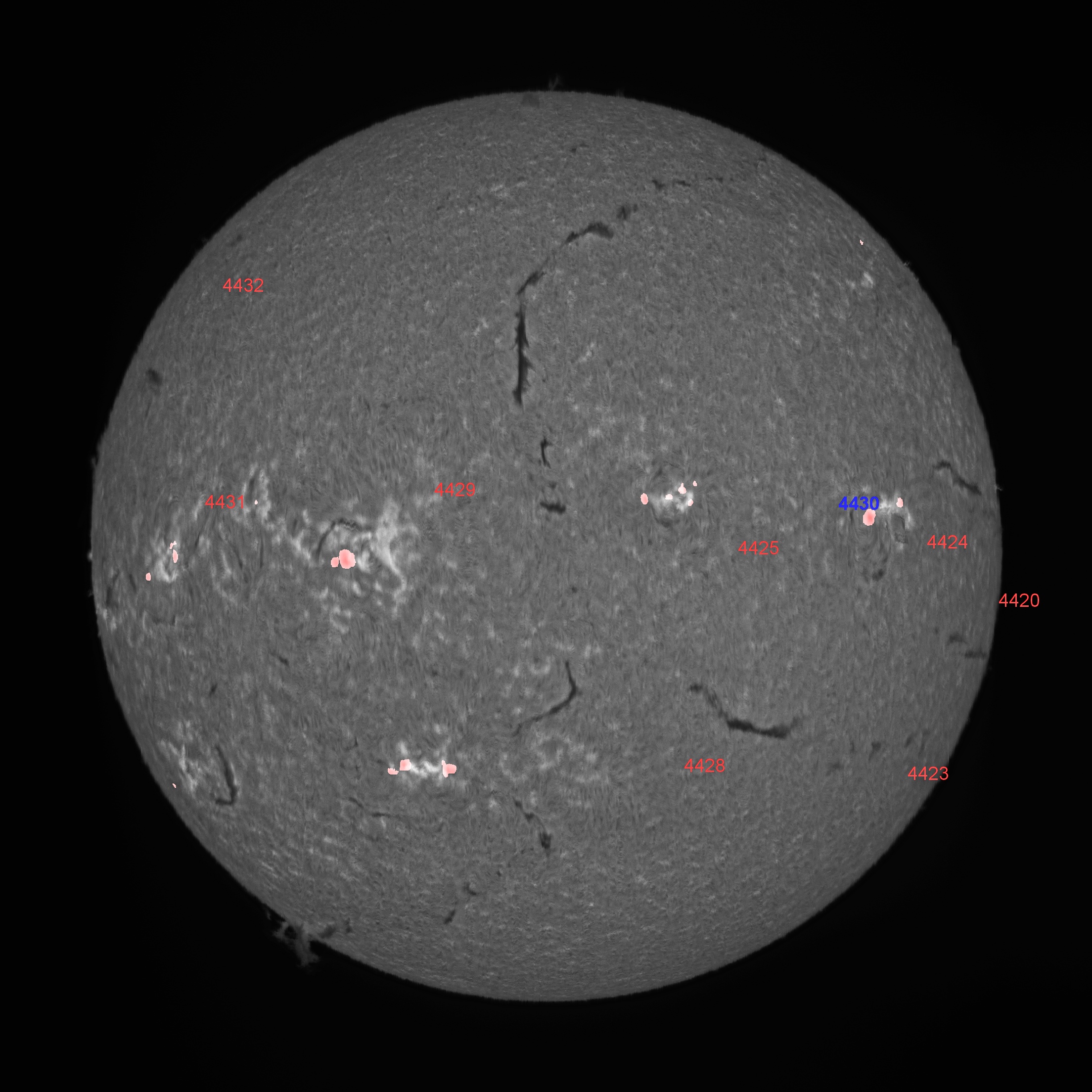

a aktivní regiony detekované JSol'Ex


Modrá: Štítky pro oblasti, které JSol'Ex sám detekoval pomocí svých vnitřních algoritmů.
Červená: Štítky doplněné dle databáze NOAA, které software na snímku automaticky nedetekoval (např. kvůli nastaveným prahovým hodnotám)

[Standa]

Óóóóó, to jsou o poznání lepší snímky než ze začátku. Jsem rád, že se spektroheliograf podařilo nastavit. Zkusil jste (nebo plánujete) přeladit na jinou vlnovou délku než Halfa?

Příjemné dny,

Standa

[midars]

Dík za pochvalu . Pomalu pronikám do tajů spektroheliografie. Protože používám na vstupu Altair TriBand ( před štěrbinou ještě ND 0.9), tak můžu už jen Ca. Zkusil jsem folii Baader foto 3.8 ( širokopásmově), ale to jsem měl už strašně dlouhé expozice ( při Gain=452, Exposure=23,9140ms) to už bylo "spláclé" a při korekci to pak udělalo vodorovné "strie" viz obr a strašně to šumělo).


Standardně pro Halfa jsem použil Gain=0, Exposure=5,7820ms ( podle histogramu na 95%), ale asi by to chtělo ND 1.8 ( a přidat gain), abych se dostal na vypočtených optimálních 9ms při rychlosti 8x.
Chtěl bych zkusit Zeeman ( magnetogram), ale nevím co dát na vstup ( pro rozumnou expozici pro 6301Å) a pak "zbastlit" tu polarizaci před stěrbinou. Sestava podle kapitola 16. z Filtr Baader 2408343 polarizační plus před to Edmundoptics 25 x 25mm, λ/4 Retarder Film ( pokud jsem to dobře našel), aby se s tím dalo snadno manipulovat dát film do šuplíku do 3D vytištěné vložky.
Poradíš jak na to

[Standa]

Zdravím!

Astro-folie 3.8 už je na pozorování SHG opravdu hodně "tmavá". Na mém SHG mám před objektivem fotografický neutrální šedý filtr Hoya ND16 (ND 1.2, průměr 67mm) a před štěrbinou IR/UV cut filtr, abych si teplem nepoškodil šterbinu. Místo drahých polarizačních filtrů používám na snímání Zeemanova jevu kruhové polarizační filtry z brýlí pro 3D kina: https://www.nc.cz/pasivni-3d-bryle-pola ... 30665.html. Ty se vkládají za IR/UV cut filtr. Tak, jak to popisuje Christian Buil v uvedeném odkazu. Nevím, co máte za kameru. Nebál bych se nastavit zisk kolem 100 (max 200). Size se trochu sníží dynamický rozsah, avšak poměr signál/šum bude i pro expozice ~10ms dostatečný.

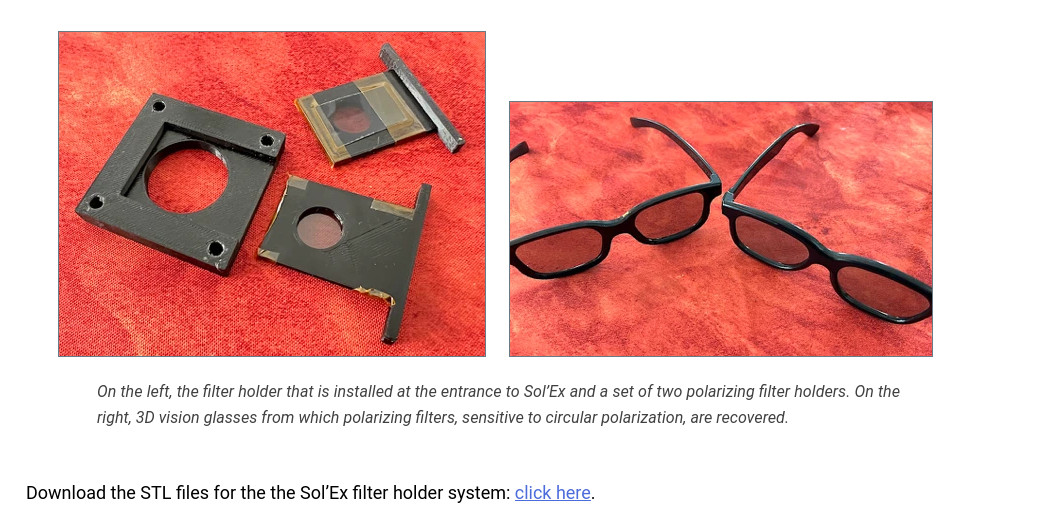

Mam vytištěnu "první" verzi Sol'Exu, ke které lze na 3D tiskárně dotisknout adaptér pro vkládání polarizačních filtrů - viz váš odkaz na kapitolu 16 (a obrázek níže). Na magnetogramy je potřeba víc než dobrý seeing - zpracovávají se dvě videa, resp. 4 snímky z nich získané. Mezi pořízením videí uplyne pár sekund nutných k ruční výměně filtru. Pokud se seeing pro nasnímaná videa výrazně liší, je výsledek zpracování spíše pro kočku.

Screenshot 2026-05-04 at 14-40-53 Sol'Ex Observation-en.png (592.79 KiB) Zobrazeno 325 x

Standa

[midars]

Dík za tipy na filtry. Kamery mám nechlazené ASI1600MM a ASI294MM, teleskop ES80/480 - takže nejlíp Hoya šedý filtr ND 16 Pro digital 82 mm. Jen toho seeingu se bojím .

[midars]

Díky - koupil jsem u Škody HOYA filtr ND16 PROND 72 mm za 990Kč. Myslím, že je to tip na dobrý kup i pro ostaní. Se ZWO ASI1600MM mi vyšel Gain=28, Exposure=9,0180ms. Před štěrbinou mám zatím jen Baader 2458416 MC clear jako ochranu před prachem. Zatím jsem nic moc nevyzkoušel kvůli počasí
