Adaptér na stativ EQ6 pro montáž ZWO AM5/AM3

[postaba]

Adapter, ktory sa da kupit od Geoptiku ma pre mna jednu vadu na krase. Ked sa namontuje, os dalekohladu je vychylena asi 15°od nohy stativu. To mierne komplikuje orientaciu na sever.
Navrhol som si vlastny nastavec, mam ho permanentne pripojeny o hlavu AM5 a prisposobil som si aj miesto v kufriku, aby sa to tam zmestilo.

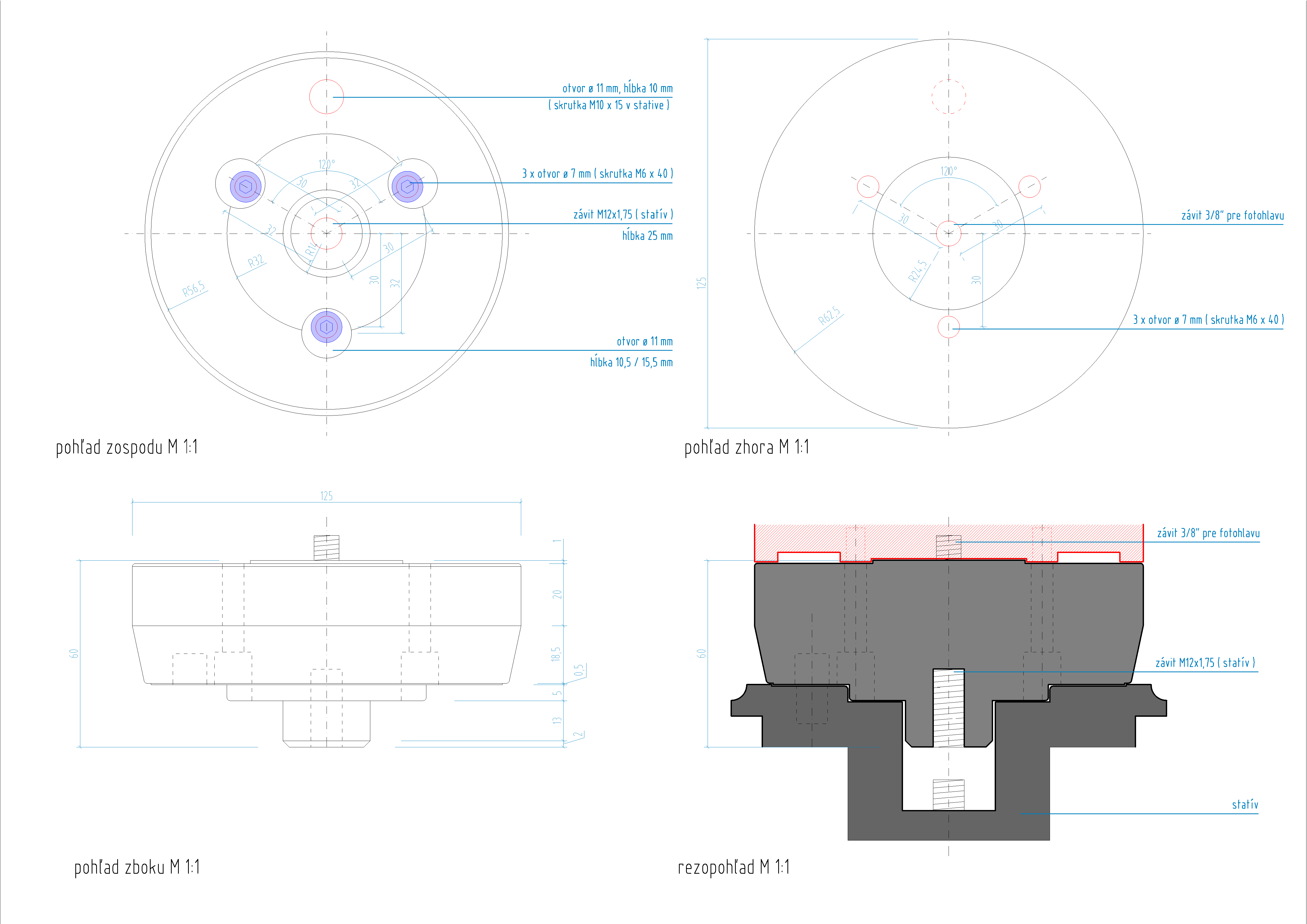

Vykres na vyrobu:

Adapter pre stativ SW EQ6 na AM5_2D.png (147.07 KiB) Zobrazeno 381 x

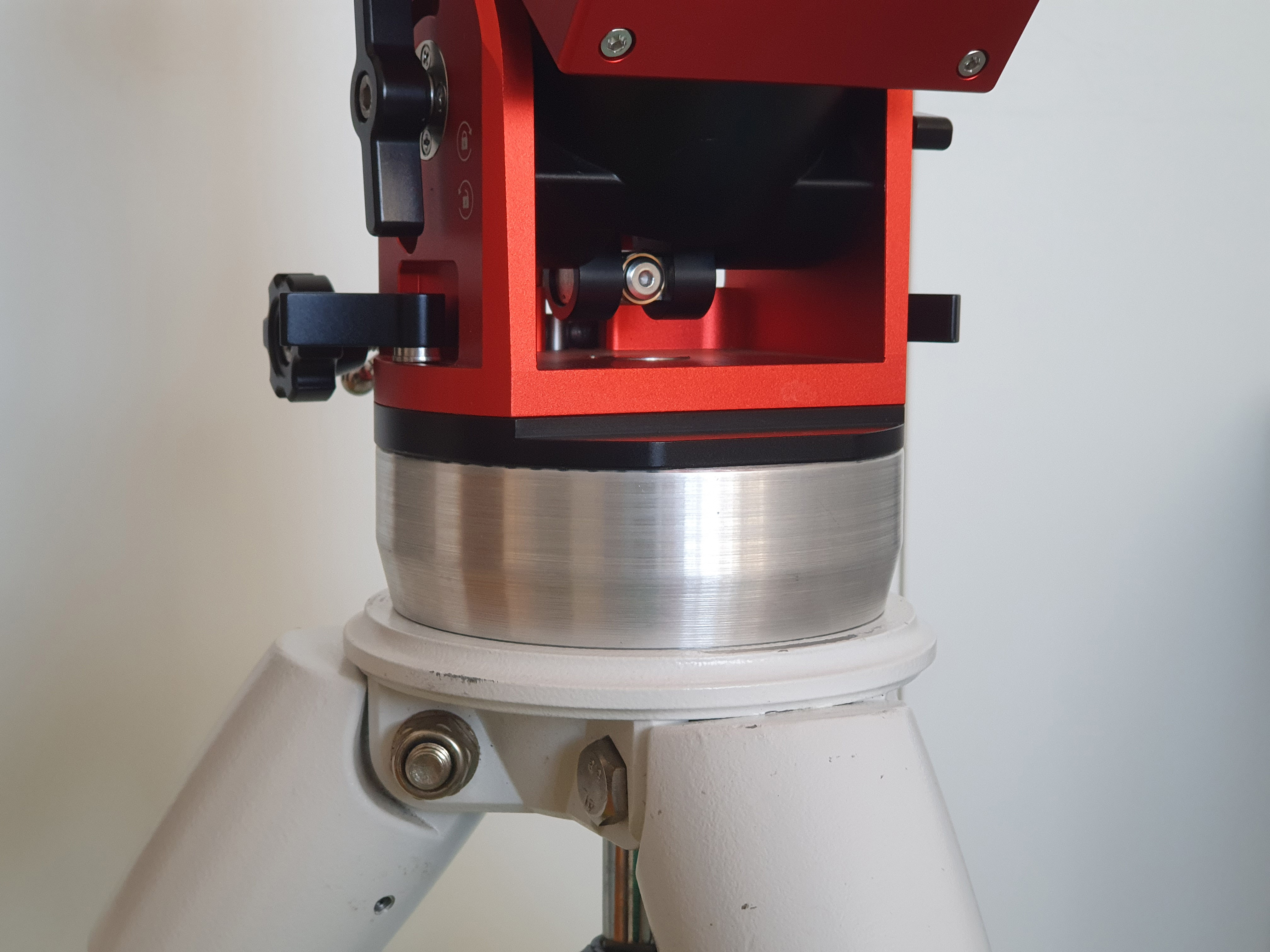

Foto:





DWG a PDF:
DWG a PDF

VYLEPSENIA SU VITANE

[midars]

Využil jsem k řešení prodlužovací sloupek pro EQ-6/AZ-EQ6 25 cm kde jsem vyměnil horní díl za ZWO AM5N - EQ6-R Half pillar z hliníková tyč Ø 130 6082 T6/T6511. Problém úhlu pro sloupek řešení. Celek viz
