Ruční šnekové ostření SAMYANG 135/2


PETG dělené objímky. Šnekové půlkolo a pružně odklopný šnek M6 s vymezením vůlí v předepjatých ložiscích.
FLEX bowden.


Tištěno na Průšovi 3.

[Vl. Horák]

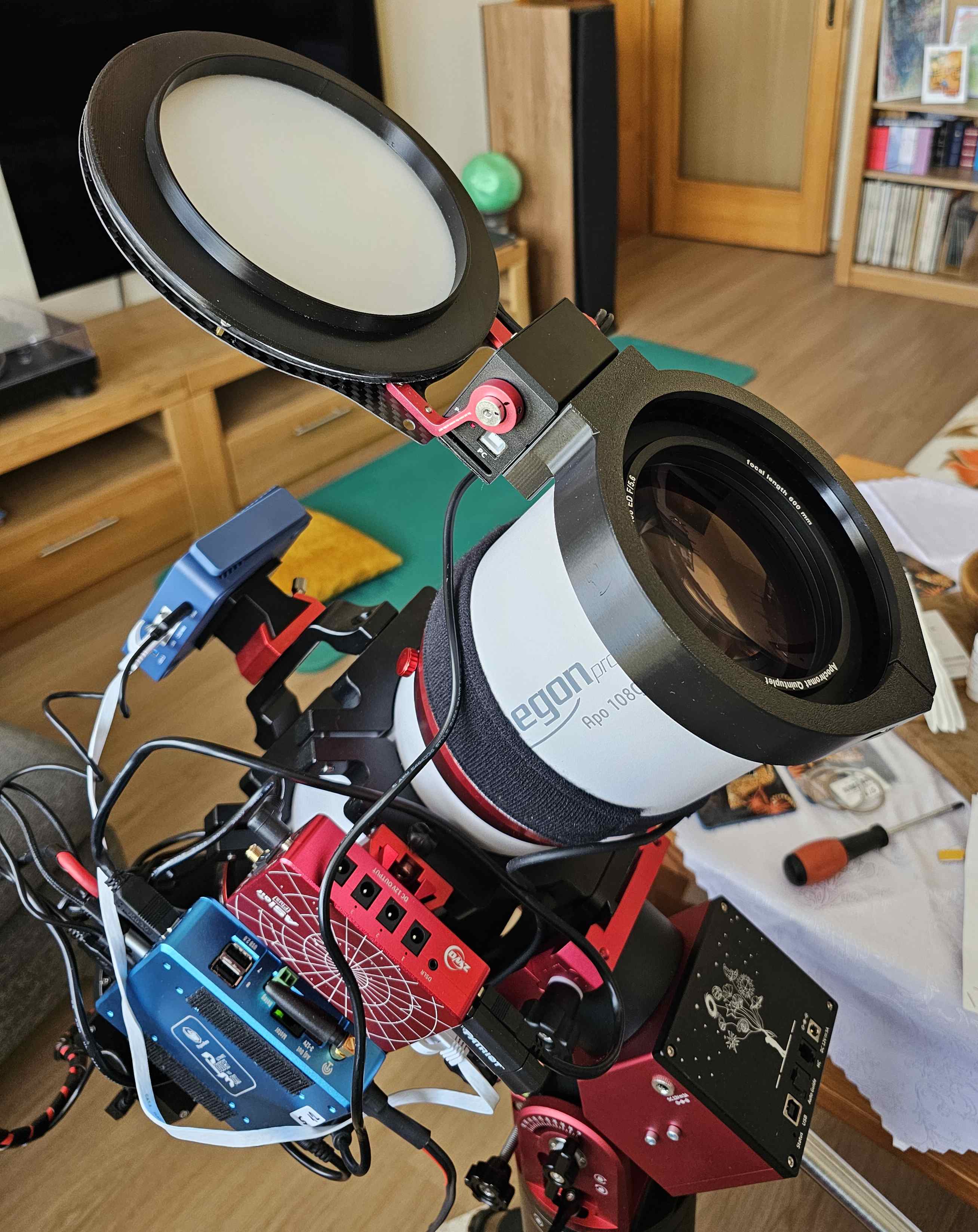

Tak jsem se stal také majitelem 3D tiskárny. Koupil jsem Bambu Lab H2D Combo a zatím se seznamuji. Zatím jsem si vylepšil flat panel od Wanderer, tak aby šel jednoduše nasadit a sundat.

Bambu lab.jpg (422.1 KiB) Zobrazeno 1078 x


[astrolama]

Ahoj, nebudu kvůli takové ptákovině zakládat nové vlákno. Mám v plánu spíchnout nějaký motoricky ovládaný dekl pro 300mm newton. Tady jsou koumáci co podobnou věc určitě někdy stavěli. Spíš mě jen zajímá jestli je představitelný aby dekl co bude mít cca 360mm tahalo jedno standartní servo s tahem 15kg. Jako modelář mám nějakou představu, ale tam se nevyskytuje páka 20cm dlouhá. Zkušenosti druhých se hodí, já mám obavu aby to servo spíš netrpělo byť u deklu žádné aerodynamické síly nepůsobí

[MilAN]

A jakýkoliv větřík ti díky té placce rozkmitá teleskop a budeš vyhazovat snímky.

[astrolama]

Platí pro umístění v kopuli a vzdálenou obsluhu, aby se tam nemuselo běhat, pokud nebude nutno. Samozřejmně při obsluze na místě bych o tomhle neuvažoval. Ty to máš Milane jak?

[astrolama]

Placka by se odklopila od zavřeného stavu o 270° a bude po boku toho bojleru, takže by neměla zvyšovat boční plochu tj. nebude to jak poslední obrázek v tomhle vlákně. Ale námitky přijímám.

[Fester]

Osobne by som tam klasicke modelarske servo nedaval, nemas zaruceny stav pri zapnuti,tzn ked napriklad zapnes napajanie, servo nabehne ale chyti iba polku ovladacieho impulzu tak zakmitne, jedine teda ze by bolo digitalne s nejakou moznostou nastavenia a osetrenia tychto stavov. Dalsia vec co modelarske serva zvyknu robit je take to chrcanie-kmitanie ked uz je na nastavenej polohe, to tiez nechces, spolu s tym krytom uz to moze robit celkom zretelne zakmity na celej sustave. Planoval som takyto dekel, zatial je to odlozeny projekt ale mam do neho maly motorcek s prevodovkou a oskou na obidve strany, koncove polohy budem riesit bud malymi mikrospinacmi alebo snimanim prudu ktory ide do motora(ked dorazi na doraz,prud sa zvysi,vypnem napajnie motora).

[astrolama]

Ono to uplně klasika modelářský servo není. Respektive nevím jestli se tam poloha hlásí poťákem a nebo tam jsou spínače vevnitř. Je to servo DSS-M15S. Koupím ho a vyzkoumám to.

[Fester]

Co som vycital tak je to klasicke servo riadene sirkou impulzu ako u RC a ma analogovy signal na vystupe aby si mohol nacitat realnu polohu,pripadne ju vyuzit na closed-loop riadenie. Ale mas pravdu,uplne klasicke servo to neni a ak by malo potlacene tie nedostatky ktore som spomenul,mohlo by to byt dobre riesenie. Sameho mna to zaujima ako sa to bude chovat, ked budes ma otestovane,daj vediet co si zistil.

[MilAN]

Ty to máš Milane jak?

Já nemám motorizovanou kopuli, takže s ní musím občas jít otočit a nakonec i zavřít.. Takže i dekl je ručně.
Po 35 letech takového fungování nebudu pořizovat novou kopuli. Je to jen 20 schodů

[vpadysak]

Ahoj. Ak by niekto potreboval clonu primáru 290mm zloženú zo štyroch segmentov.
https://sdilej.cz/32153411/clona-na-stvrtiny.zip

290mm clona AF1.jpg (3.79 KiB) Zobrazeno 425 x
