Testování optiky

[vaclavII]

Nějaký dobrý leštící stroj na optiku by se hodil, bylo by co dělat přes zimu. Ruční leštění zrcadel je docela opruz.

[Kami]

Nějaký dobrý leštící stroj na optiku by se hodil, bylo by co dělat přes zimu. Ruční leštění zrcadel je docela opruz.

Postavit se dá lecos.... Já už bych taky nebrousil ručně bez otočného stolu a hlavně ne se zrcadlem nahoře. Pěkně zrcadlo dole a toho křivkovýho hada pomalu umírňovat do mezí, kam bude potřeba .

[Kami]

Definice Ronchi....

https://www.astrotreff.de/forum/index.p ... higittern/


Stříbření..... (retuž závoje)

https://www.astrotreff.de/forum/index.p ... ersilbern/

https://www.cloudynights.com/topic/9247 ... -it-stand/

[vaclavII]

Ještě poznámka k ručnímu leštění zrcadel - leštil jsem se zrcadlem nahoře a podložkou vespod. K figuraci sférické plochy převážně jsem lešti rovnými tahy 1/3 průměru zrcadla, k parabolizaci jsem používal metodu převisu a pilovitý tah v délce 1/3. U velmi světelných zrcadel pomáhá hvězdice z papíru za tepla otisknutá do leštící podložky, která lépe a rychleji parabolizuje zrcadlo. Na rychlost parabolizace má vliv teplota prostředí a jak je tvrdá nebo měkká optická smola na podložce. Vyšší teplota a měkčí smola urychlí parabolizaci, ale může také způsobit zonální důlek uprostřed zrcadla. Všeho je třeba s mírou a často zrcadlo zkoušet po cca 15 minutách leštění i dříve i po 5 minutách. Snadno se může naleštit hyperbolická plocha na zrcadle. Zkouška stačí ronchi testem, při finalizaci plochy měřit parabolu pomocí roviny nebo vhodného zrcadlového kolimátoru, případně kompenzačním testem pomocí sférického zrcadla.

[astar]

Vašku, broušení se už věnuje jen několik lidí. Znám dva. Dostupnost zrcadel je už tak jednoduchá, že to skutečně musí být už jen záliba, vybrousit vlastní zrcadlo.

[vaclavII]

Velké zrcadlo od 500 mm do 800 mm průměru asi půjde vybrousit doma, ale potom je otázkou jakou cenově dostupnou montáž zvolit pro dalekohled.
Pokud se zvolí RC systém, mohla by přicházet do úvahy nějaká velká vidlicová montáž. Mě spíš by zajímal nějaký systém Honders s manginovým zrcadlem a čočkovým korektorem např. tento https://www.telescope-optics.net/honders_camera.htm o apertuře 200-250 mm a F2-F3. Tam by se mohl amatér brusič optiky vyřádit dle libosti. Dostupnost zrcadel na systém Newton, RC, SCT je dnes široká a za přijatelné ceny do průměru 200-250 mm a nabídka montáží též. Prostě broušení zrcadel se stává pouhým koníčkem pro několik lidí zde v republice.

[astar]

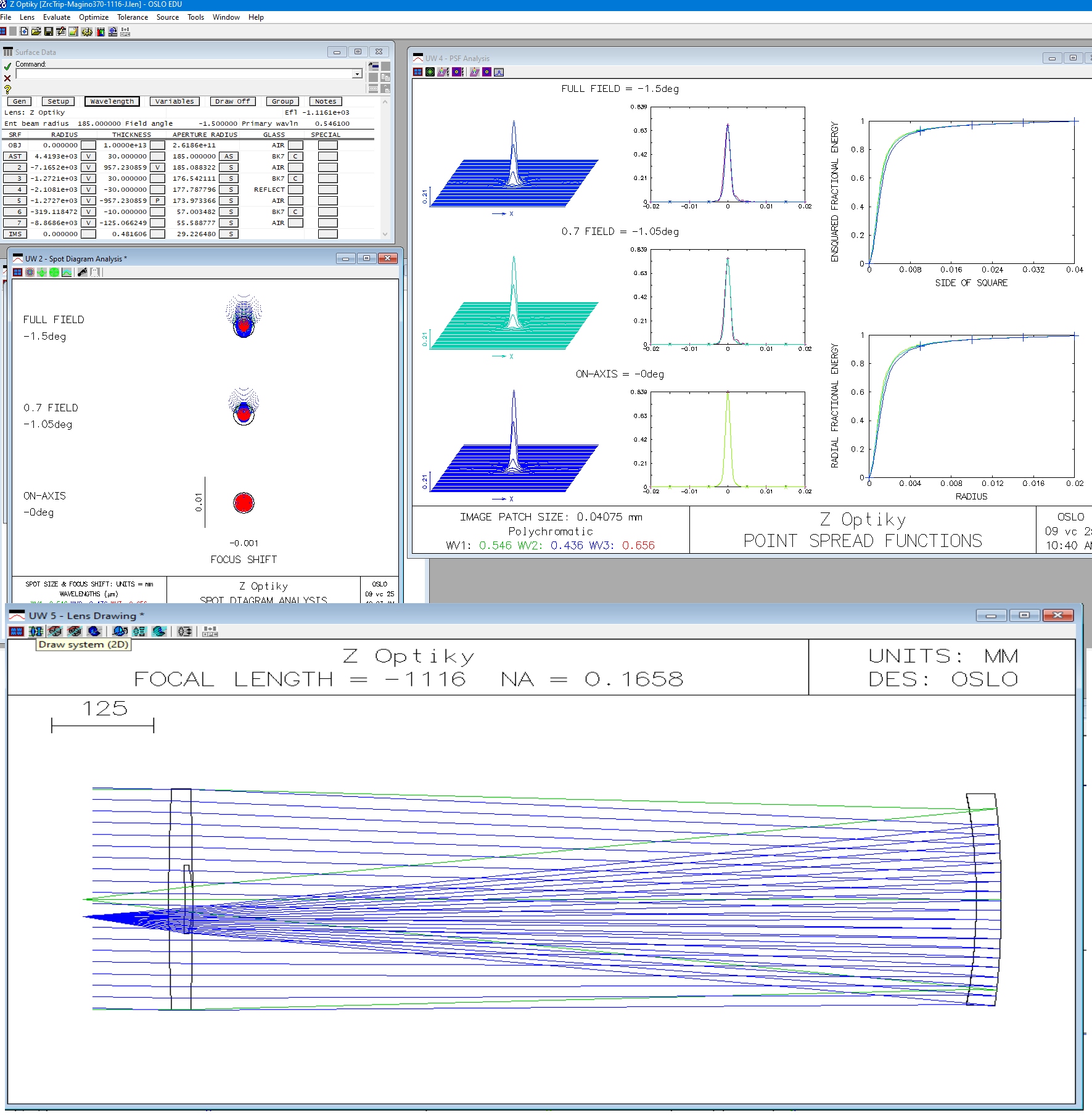

Vašku, takovou soustavu nám již dávno natrhnutou - zrcadlový triplet. Uvažoval jsem i z výrobě, ale v té době nebylo k mání dostatečně silné kvalitní sklo. Myslím v přijatelné cenové hladině.
Průměr 370 1:3

[Psion]

Velké zrcadlo od 500 mm do 800 mm průměru asi půjde vybrousit doma, ale potom je otázkou jakou cenově dostupnou montáž zvolit pro dalekohled.
Pokud se zvolí RC systém, mohla by přicházet do úvahy nějaká velká vidlicová montáž. Mě spíš by zajímal nějaký systém Honders s manginovým zrcadlem a čočkovým korektorem např. tento https://www.telescope-optics.net/honders_camera.htm o apertuře 200-250 mm a F2-F3. Tam by se mohl amatér brusič optiky vyřádit dle libosti. Dostupnost zrcadel na systém Newton, RC, SCT je dnes široká a za přijatelné ceny do průměru 200-250 mm a nabídka montáží též. Prostě broušení zrcadel se stává pouhým koníčkem pro několik lidí zde v republice.

No to nevím Vašku, kdysi se pokoušel Holubec o zrcadlo 600 mm, ale dopadlo to špatně a zrovna v jeho případě by to neměl být problém...

[vaclavII]

Profesor Gajdušek za socialismu vybrousil několik zrcadel 600 až 650 mm v průměru. Jedno z nich dlouho bylo a nebo i možná je doposud na Kleti.
Problém je pověsit tak velkou optiku na dostatečně pevnou montáž. Otázkou je, zda u nás v republice se najde vhodné místo pro jeho využití v otázce velikosti seeingu. Nejvíce efektivní jsou optiky se zrcadly mezi 250-500 mm.

[vaclavII]

To astar: Zrcadlový triplet je pěkná soustava ze sférických ploch. Takový systém 200 mm F2.5 to by bylo výborné na astrofoto chlazenou kamerou.

[MMys]

Jenže Holubec se pokoušel o parabolu f/3, nikoli kouli, a to je sakra rozdíl. Kde to zrcadlo vlastně skončilo, má ho ještě Jirka, nebo ho Holubocvi vrátil ?

Vaclav II: o průměr a ohnisko nejde, jde o rozlišení s kamerou. Tedy na velké zrcadlo s delším ohniskem potřebuješ kameru s velkými pixely třeba 12um. Pak to funguje parádně, se ziskem úměrným ploše zrcadla.

[Psion]

Asi ho má Jirka v koupelně

[vaclavII]

To MMys: Ano dlouhé ohnisko vyžaduje kamery s velkými pixely aspoň 9 mikronů, rozlišení na 1 pixel mezi 0.5" - 1".

[Psion]

Dorazilo nepokovené zrcadlo PV 0.071 (lambda/14), Strehl 0.98 , jsem zvědav na výsledky testů nyní.

[Kami]

Vašku, broušení se už věnuje jen několik lidí. Znám dva. Dostupnost zrcadel je už tak jednoduchá, že to skutečně musí být už jen záliba, vybrousit vlastní zrcadlo.

Ono těch lidí je víc, jen se o nich neví, zůstávají v šeru, pološeru současnosti. Zrovna včera jsem byl u kamaráda co i v jeho 80 letech morduje ručně 380mm primár s ohniskem 1810mm. A taky po staru se zrcadlem nahoře kolem velkého sudu. Pomáhám mu radami i s měřením. Ono to jde, ale plno lidí už je v dnešní době tak zhýčkaných a bez nějakého elánu. A to se nemusí týkat jenom optiky.
