Destička na vyhřívání sekundáru

[weszter]

mimochodem, vyrobit to doma svépomocí zcela přesně podle tvaru sekundáru chce víc odvahy než zručnosti.
Od Martina jsem si sice destičku koupil, ale když jsem zjistil, jak je to jednoduché a že Martinova mi nepasuje úplně přesně, vyrobil jsem si sám.
a to jsem technicky extra poleno

(tímto děkuji Martinovi za inspiraci...)

[Cid]

Ahoj! Zaujalo mě toto starší téma s vyhřívací DPS, ale není zde (už) žádný obrázek. Nemohl bych poprosit autora MMyse o doplnění sem nějakého "osazovávku", výkresu či náhledu té destičky. Nebo případně od uživatelů o nějaké foto nainstalované nebo i samotné destičky? Chtěl bych to vidět pro inspiraci, resp. porovnat s mou ideou jak to provést na svém newtonu podobnou, "DPS formou".. Díky!

[Fester]

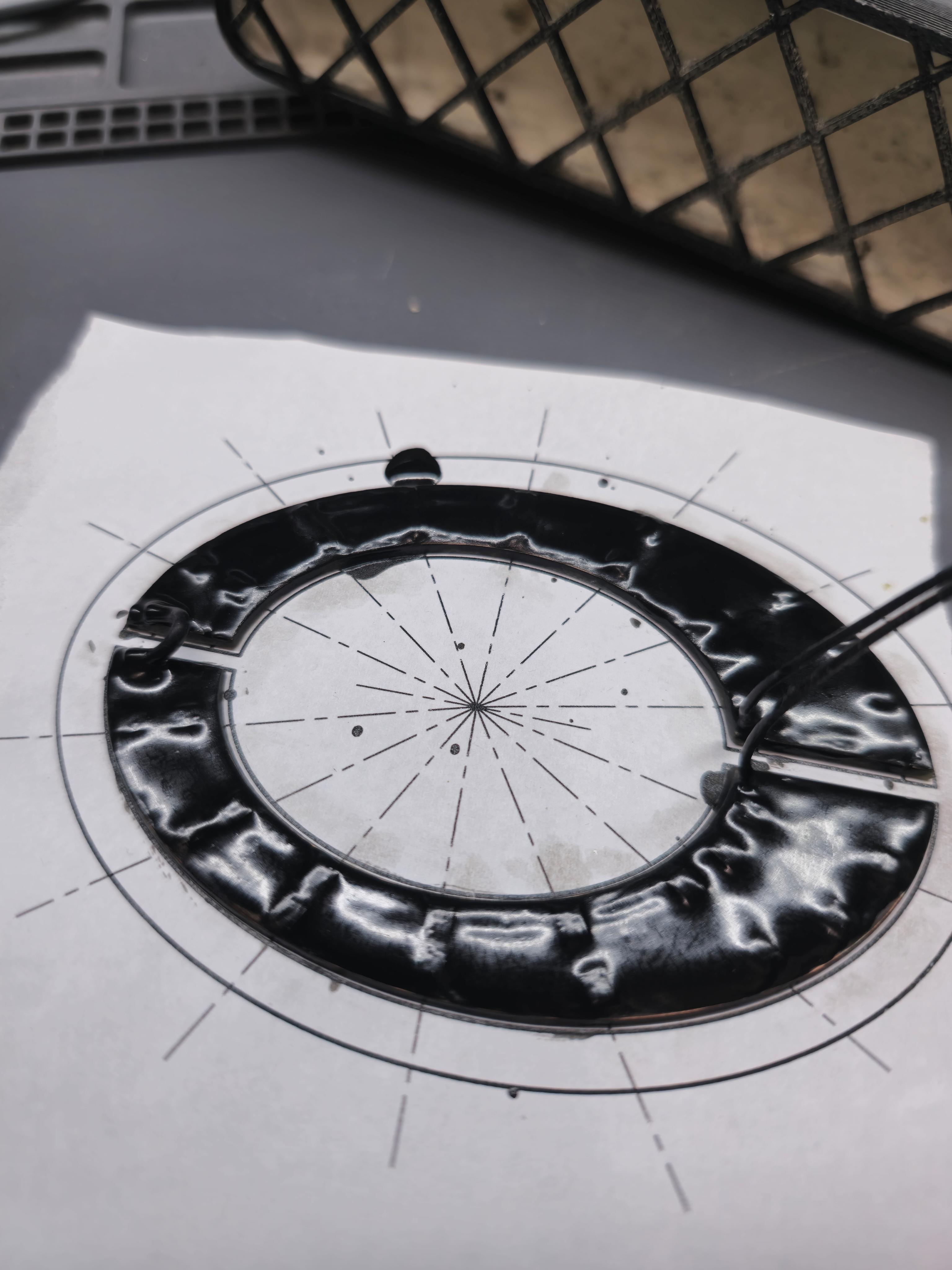

Ak by si chcel inspiraciu tak ja som to riesil takto,doska sa mi nechcela navrhovat tak som jednoducho vyfrezoval iba drazky a neletoval smd rezistory cez ne. Doska je obojstranna,ponechana med z oboch stran . Zvrchu som to zatrel cernou izolacnou zmotou,nieco ako tekuta guma. Vyhrievanie je z dvoch dielov,prepoj jednym vodicom - ma to tu vyhodu ze sa da namontovat bez demontaze sekundaru. Nalepene tenkou obojstrannou paskou na par miestach.




[Cid]

Ak by si chcel inspiraciu

Díky za ni! To se mi zdá opravdu hezky provedné. Já bych sice asi měl tendenci výkon rozprostřít do více odporů, ale zřejmě není potřeba to přehánět. Když evidentně dobře fungují všechny ty vyhřívací "elipsy" a "podkovy", kdy se zahřívá jen po obvodu, nebo ani to ne. Ostatně o to mi tak trochu šlo i s původním dotazem, než jsem si znovu přečetl celé vlákno a došlo mi, že jsem hned v prvním příspěvku opomněl toto: "Uprostřed je díra-elipsa 30x50mm". Tedy tuším, že snažit se přidávat nějaké vyhřívání i doprostřed sekundáru není potřebné a možná ani žádoucí.

[Fester]

Prave kvoli tomu rovnomernejsiemu vyhrievaniu som nechal medenu foliu na druhej strane dosky v celku(obojstranny cuprextit). Ono ked nato pozrem termokamerou tak v miestach odporov su hotspoty ale nic hrozne a teda pocitam ze budu ajtak iba z vrchnej strany. Sekundar to zachvilu prehreje rovnomerne a funguje to. A ano,ked pozres na ostatne vyhrievacie prstence a podkovy tak cokolvek aspon trochu rozumne urobene bude fungovat.

[sniper]

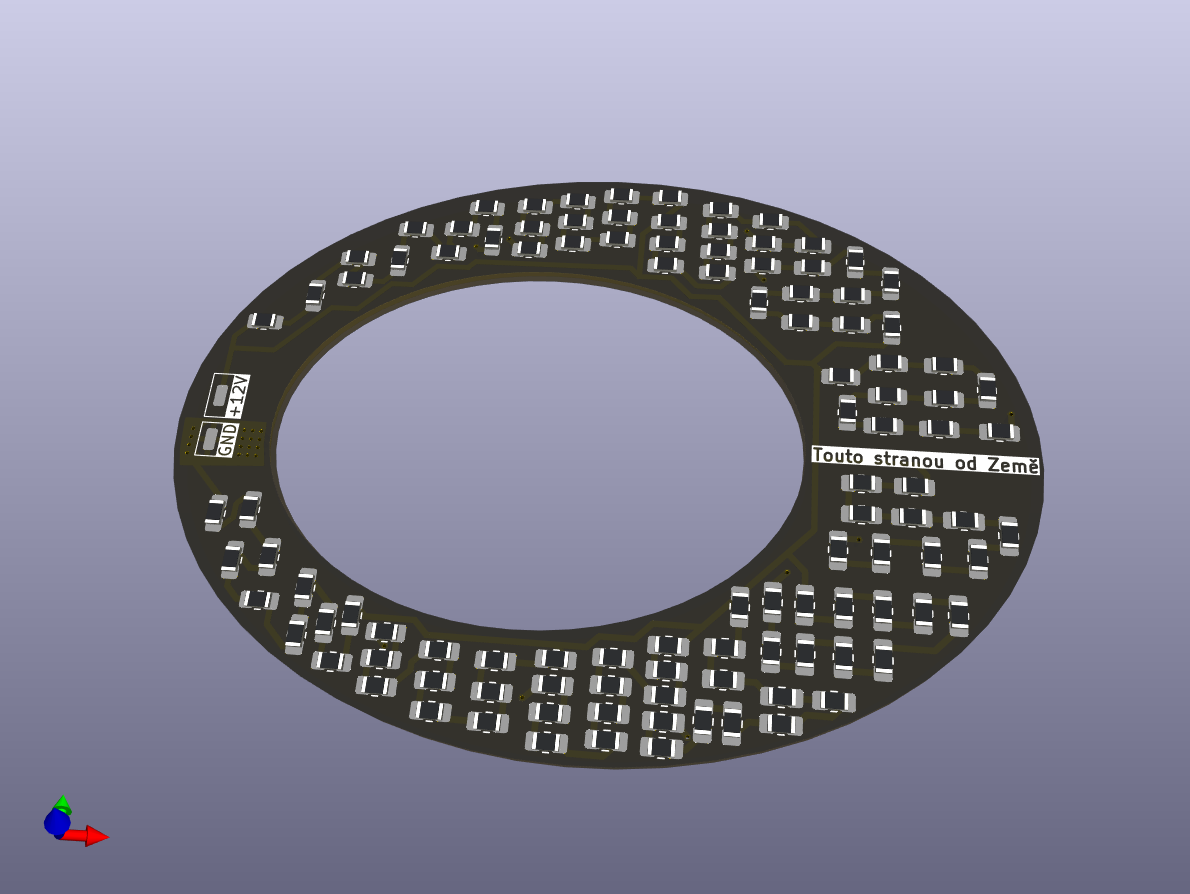

Tak jsem si udelal neco podobneho pro SW Newtona. Mam tam teda "o trochu vice" odporu, celkem 110ks (11 vetvi, kazda 10 rezistoru po 220Ohm, takze maximalni vykon pri 12V az 7W), spodni strana je celomedena/GND, horni jsou odpory a vedeni 12V. Aktualne jsou desky ve vyrobe v cine, pak mne ceka osazeni a testy. Je to narozdil od verze vyse delany jako jeden kus k nasunuti na sekundar. Podklady pro KiCAD a pro vyrobu si muzete stahnout tady https://github.com/SniperCZE/astrobox/t ... i_sekundar

[sniper]

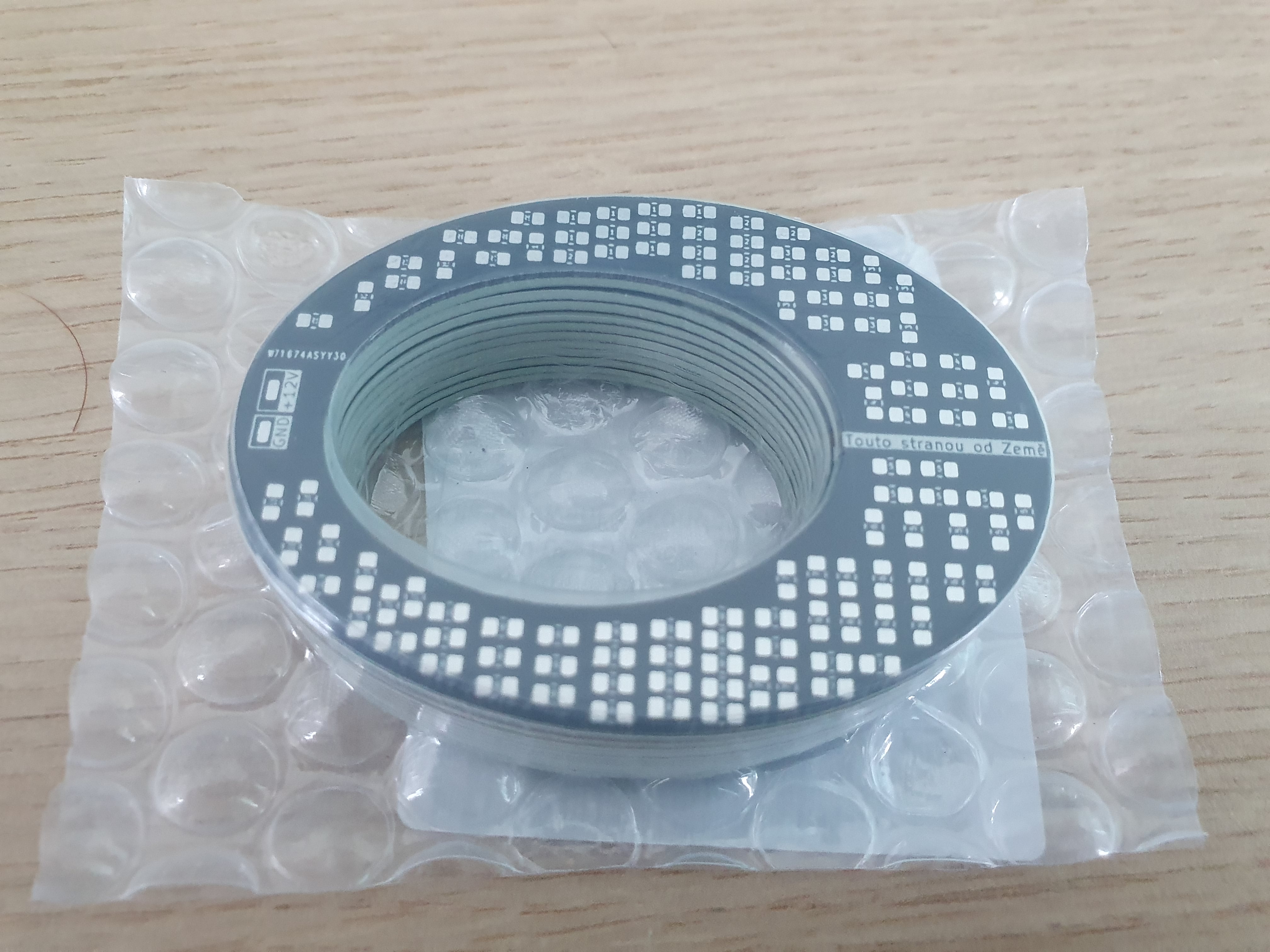

Tak číňan dodal destičky, vypadá to OK. Večer testnu rozměry a další a těším se na osazování 110 miniodporu Bude to k vidění v Sítinách a určitě mi zbydou nějaký neosazený, takže pokud budete chtít, stačí napsat.
