3D Tisk - modely, nápady, zkušenosti

[RomanHujer]

Po delší době jsem publikoval dva astrofoto kombajny:

* první pro Samyang 135mm f/2.0 ED


zde se jedná o zmenšenou optimalizovanou verzi mého původního návrhu z roku 2020
Pokud má někdo tuto verzi postačuje vytisknout pouze : Samyang135-GT2gearV2024.stl a Samyang135-ZringV2024.stl


* druhý pro Pentax SMC DA 18-135mm f/3.5-5.6 ED


R.

[decmen]

Krásná práce- smekám ! Dovolím si v této souvislosti hloupý dotaz: dělám podle tvého návodu elektronické ostření s ručním ovladačem, motor Nema17, má označené vinutí A+,A-,B-,B+ a na driveru DRV8825 jsou svorky 1A,1B,2A,2B. Nechci ten budič hned odpálit tak se ptám, zda A+ spojit s 1A nebo 1B
atd. ?

[Standa]

Pokud jsou vodiče z motoru barevně označené, může pomoci tabulka na tomto odkaze (asi v polovině):

https://caggius.wordpress.com/stepper-m ... nventions/

Standa

P.S. Pokud jsou barvy vodičů jiné než v tabulce, tak zbývají možnosti: najít přes internet zapojení konkrétního typu motoru velikosti NEMA 17 nebo ohmmetrem proměřit odpor mezi dvojicemi vodičů. Tj. určit, které patří k sobě (tvoří konce vinutí motoru) a ty zapojit - jedno vinutí na svorky 1A-1B a druhé na 2A-2B ovladače DRV8825.

[decmen]

Stando, děkuji za link. Kupodivu ty barvy "sedí" s tabulkou takže můžu zase pokročit v tom mém vrabčím hnízdě dál
Zkontrolováno i ohmmetrem.

[decmen]

Stavba ostření postoupila do finále, teď řeším, jak slepit ozubený řemen koupený v metráži. Máte s tím někdo zkušenosti ?
Díky za reakce.

[vojtechK]

Ozubené řemeny se spíš svařují, svářečka např. zde
https://eshop.haberkorn.cz/souprava-pro ... atupo.html
Ale je to celkem drahá věc, asi bych se snažil najít někoho, kdo tu svářečku má a nechal si to svařit u něj

[hades]

A neexistuje pro daný rozměr vhodný řemen?

[LaH]

Nebylo by jednodušší si na tom svém řemenu jen spočítat zuby a objednat řemen na zakázku?
Třeba TYMA mi takhle ochotně vyrobila asi 10 různých ozubených řemenů do převodovek Hvězdostroje.

[decmen]

Njn, holt se vždy vše nepovede domyslet do konce a ten metr řemenu nestál svět. Potřebuju řemen v rozmezí 36-38cm, tak to vyřeší opět Alík a já mám čas aspoň namalovat a vytisknout krabičku a všechno učesat.
Děkuji všem za rady !

[midars]

Nevím co přesně potřebuješ, ale já zatím vždy uspěl u fy. Prumex ( snad to není zakázaná reklama )

[aquarius]

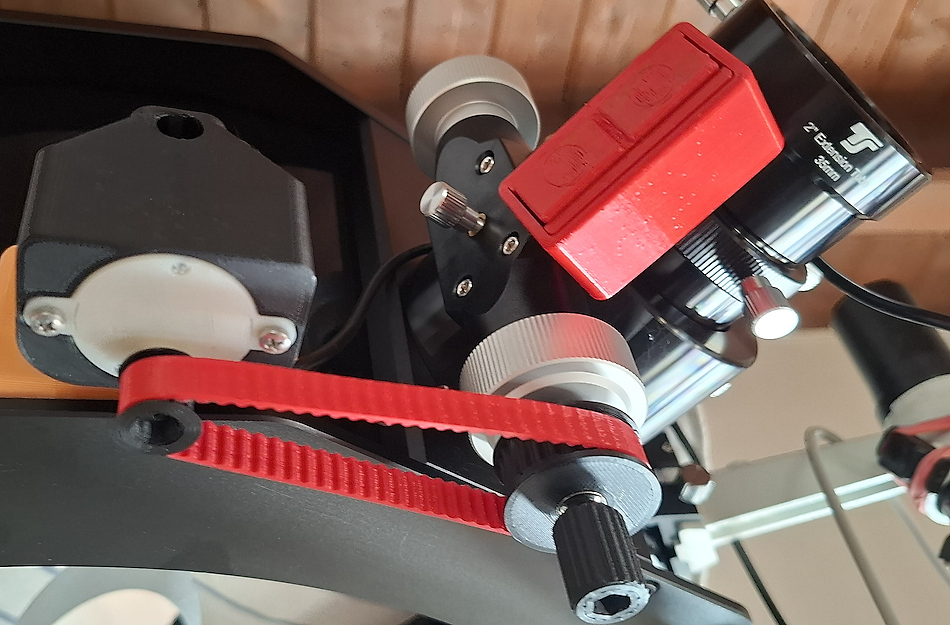

Ostření GSO dobsona 16".


PETG + PU (řemen)
třecí spojka na točítku 10/1, DC motor 5V s převodovkou 6 ot,/min.
ovládání - přepínání polarity (2 x 2 mikrospínače), napájení - powerbanka
motorová jednotka uchycena magneticky k věnci.

[midars]

Může mi někdo převést FreeCAD model .FCStd do .STL ?
Předem díky

[nou]

DIY Cheshire Projection Adapter-Body.stl

[midars]

Dušane díky

[palkog]

Uvazujem o kupe nejakej 3D tlaciarne. Planujem pouzivat zakladne materialy - PLA a PETG. Ake mate skusenosti s konkretnymi znackami? Co odporucate? Cenovo si to predstavuje niekde okolo 500 eur...
