Kolimace velkého triedru

[kuceraz]

Zdravím,
potřeboval bych zkolimovat triedr Omegon Nightstar 25x100.
Víte někdo, kde najdu kolimační šrouby u tohoto nebo podobných triedrů?

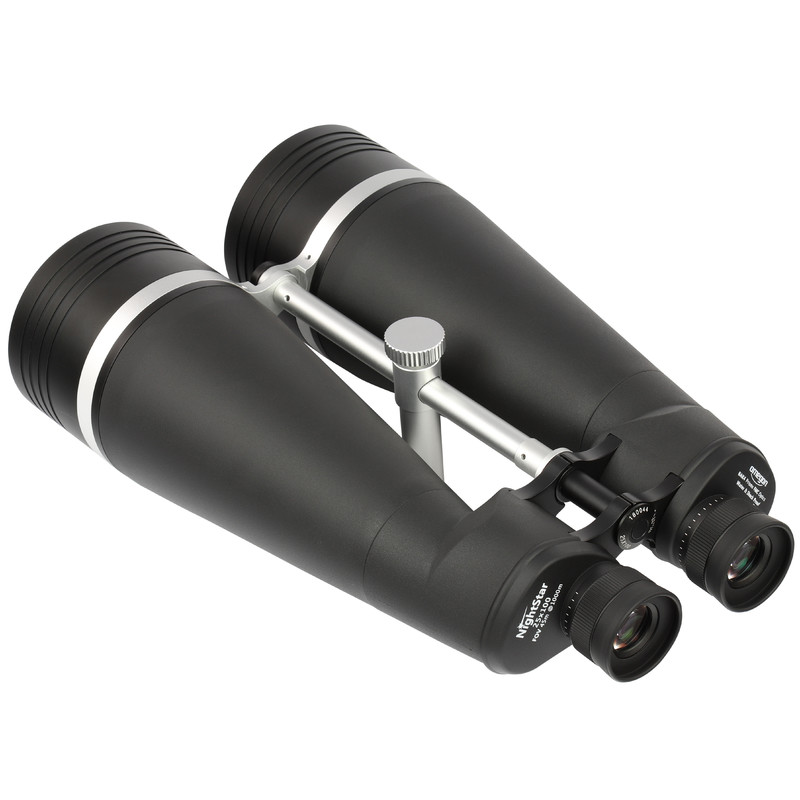

Foto pro ilustraci.


[hades]

Pokud nejsou hranoly přilepené, tak budou u hranolů. To znamená, že musíš odstranit jejich krytku. U 15x70 to šlo snadno.
Zkus se podívat na toto video: , třeba to bude podobné

[kuceraz]

Díky za nasměrování, vyzkouším.

[kuceraz]

Kolimace je úspěšně za mnou.
Kdyby někdo potřeboval v budoucnu postup:

Jak zkolimovat Omegon Nightstar 25x100
Pár poznámek na úvod.
Kolimace je to překvapivě jednoduchá a je hotová rychle, není důvod se toho nějak bát
Vnitřek dalekohledu je natřený nějakou vazelínou, která jde z optických členů dostat opravdu hodně špatně. Ačkoliv jsem byl opatrný, trochu jsem si umazal okulár a hranoly. S čištěním jsem pak strávil o dost víc času, než samotnou kolimací. Dávejte si na to pozor. Ušetříte si čas. Případně čištění udělejte před kolimací, jinak si jí rozhodíte.

1.) Je nutné odlepit gumu z krytek pod okuláry. Chce to trochu opatrnosti, ale jde to docela dobře - je tam chycená pár kapkami lepidla. Šrouby jsou schované pod ní.


2.) Po odlepení krycí gumy vyšroubujte šrouby na 3 místech. Šrouby jsou zalité silikonem, ten je potřeba prvně vydlabat. Jsou tam celkem tři dvojice děr. Reálně ale kryt drží vždy jen jeden šroub z dvojice (vždy ten s dírou menšího průměru), druhý je tam jen navolno a držený na místě zatuhlým silikonem.

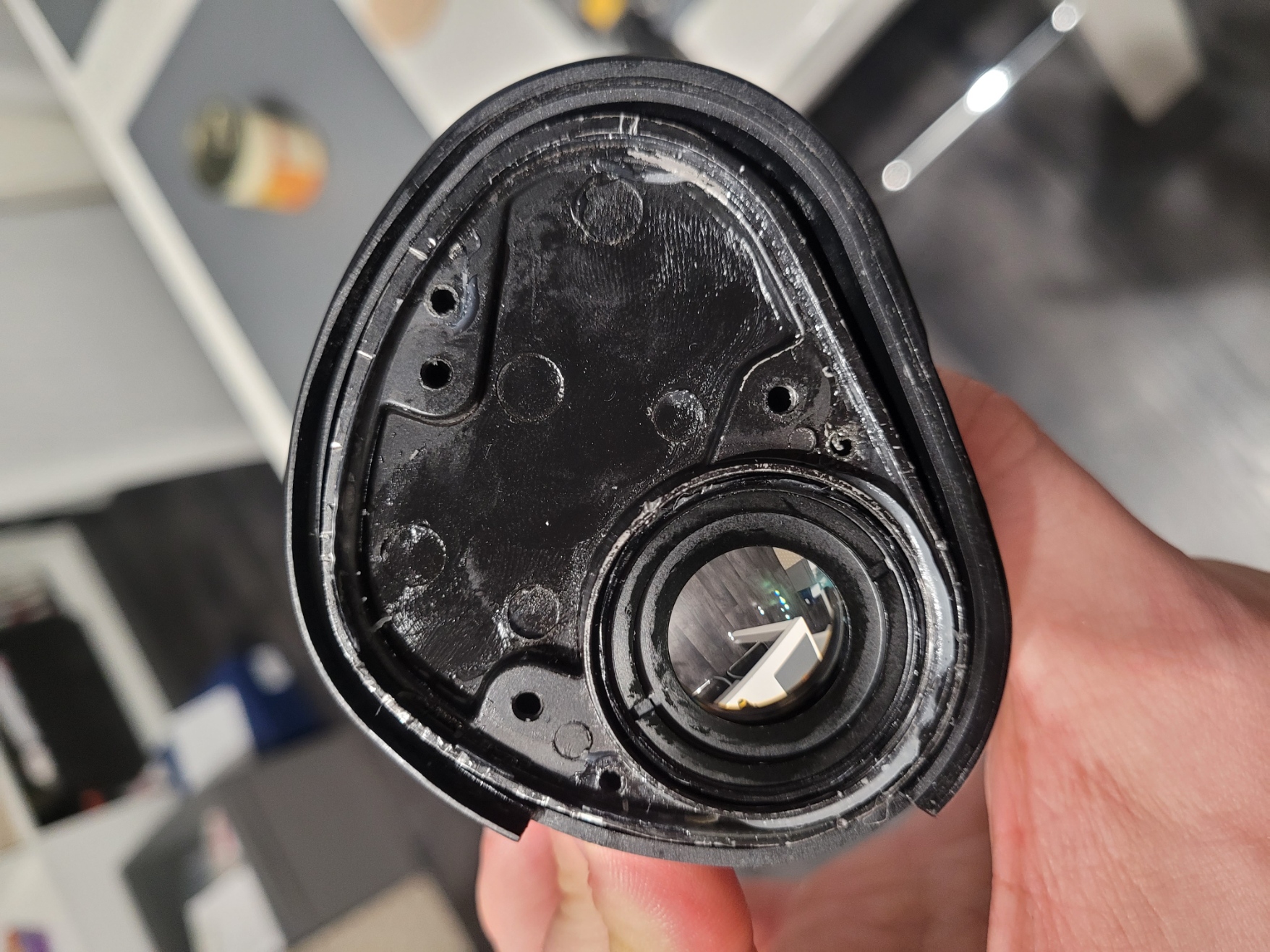

Pozice šroubů jsou vidět tady (jak můžete vidět - je to opravdu mastné).
Šroub nejdále od okuláru jde bez problému ven.
Zbylé dva u okuláru jdou ven špatně (dost tam vadí krycí guma okuláru).

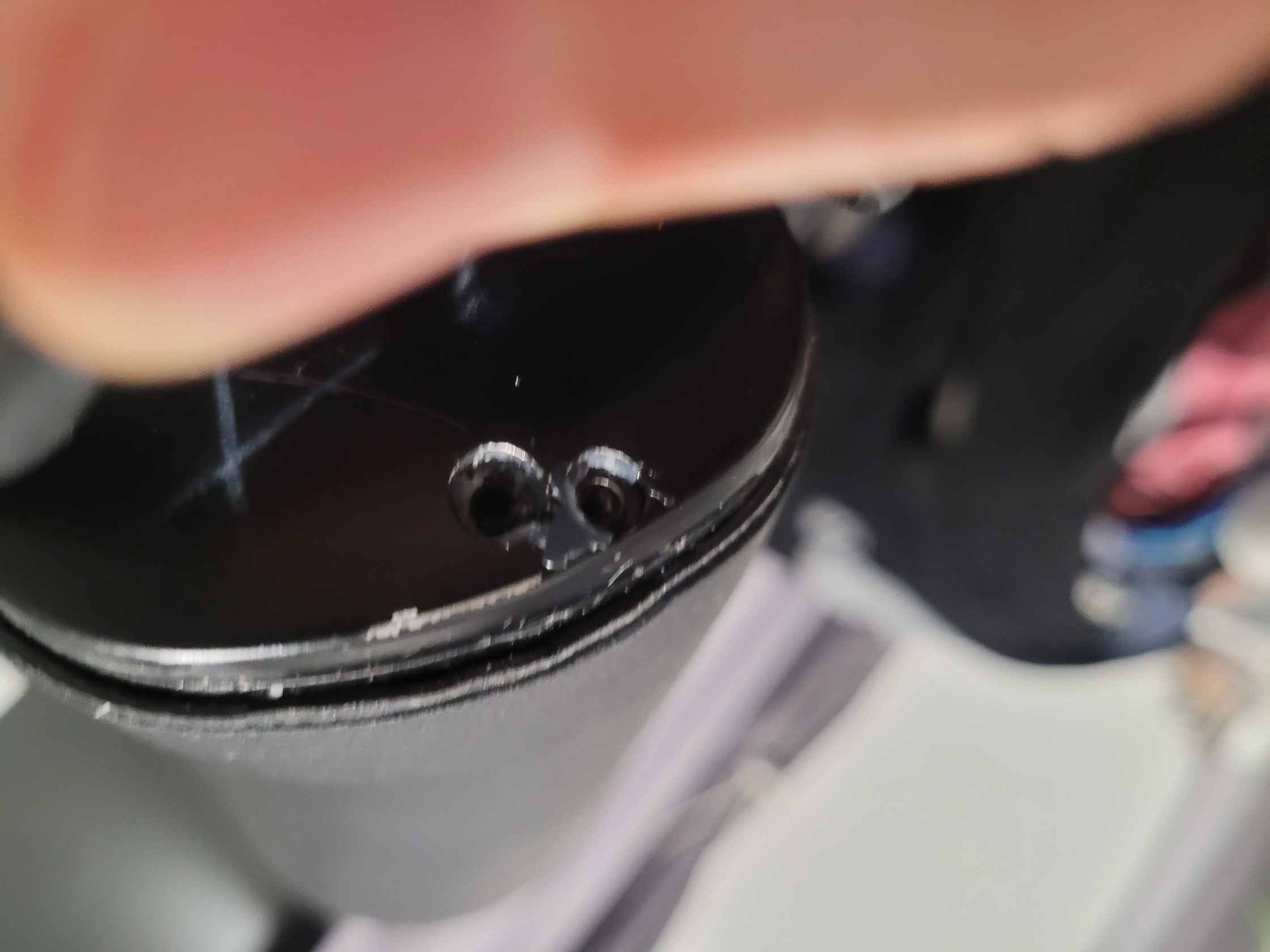

3.) Vysuňte kryt hranolů a šrouby na označených místech zkolimujte dalekohled dle potřeby.
Na kolimaci slouží ty do prostoru "vyšroubované" šrouby.
Pro představu o citlivosti - čtvrt otáčky závitu udělá posun objektu cca o 0.3° - stačí opravdu málo.


[kuceraz]

Přikládám ještě odkaz na obecný návod na kolimaci triedrů, který by se někomu mohl hodit:
https://www.teleskop-express.de/Bilder/ ... e_engl.pdf

[Stanislavxyz]

Jen poznámka k té mastnotě uvnitř- pokud vím, dává se tam, aby zachytávala případné drobné nečistoty, které by do tubusu vnikly a časem se mohly dostat na optické členy. Takto se přilepí a dál necestují.

[kuceraz]

To dává smysl, díky za doplnění.
