3D Tisk - modely, nápady, zkušenosti

[Standa]

Zdravím 3D tiskaře. Chcete mít vlastní (mini)hvězdárnu? Můžete si ji vytisknout a dokonce i pořídit snímky oblohy. Návod na sestavení včetně kódů ovládacího software lze nalézt na tomto odkaze: https://www.instructables.com/Pi-lomar- ... ervatory-/

Standa

[peta62]

Vim, ze vetsina z Vas jiz Bahtinova ma, ale pokud by se nekomu hodil, delal jsem si novou na C9.25 a udelal program hodne parametrisovatelny.
Edit : pardon, dodelal jsem jeste jednu drobnou upravu a prehral zde zdrojak. Prosim dejte mi vedet, pokud jsem jeste neco prehledl, preci jen je to hodne tvarovyvh kombinaci.

[Ferfex]

Zdravím, nedávno jsem dokončil úpravu mého newtona. Už jsem měl dost těch látkových šprcek přes tubus a rozhodl se udělat něco praktičtějšího. Nejprve jsem začal horní klapkou tubusu. Inspiroval jsem se u jedné italské společnosti, která je dělá včetně zabudovaného flatpanelu ale za nekresťanské prachy Já se spokojil čistě s obyčejnou krytkou, která je magneticky odklápěcí a na ložiskách. Magnety jsou zataveny do obruče a víka, takže v průběhu focení se nemůže stát, že by se tam jen tak bimcalo a to samé při převozu.

Dále bylo v plánu i víko na zadní části tubusu, ale říkal jsem si že bych mohl vytvořit praktičtější a osazené ventilátory. Zadní víko je tedy už magneticky odjímatelné aby se bez problému mohlo na kolimaci, osazené třemi ventilátory 60x60mm a vypínačem. Jinak ventilátory jsou nízkootáčkové a při jejich zapnutí nejsou cítit žádné vibrace, které by mohly narušit snímání. Jinak celé je to vytvořeno v programu Fusion360 a tisknuto z materiálu PLA Aurapol Galaxy Black.




Messenger_creation_10103f36-c6e7-475b-af3e-3ddc489e6146 kopie.jpg (1.55 MiB) Zobrazeno 1663 x

[hades]

Krásná práce, jen nechápu volbu toho materiálu. PLA se na na venkovní tisky nehodí, PETG je mnohem vhodnější. Co tě vedlo k použití PLA?

[peta62]

Moc pekne !

Lukasi pokud je to venku jen v noci, tak by preci nemel byt problem.

[Ferfex]

Já v tom problém nevidím. Není to nijak mechanicky namáháno a nebude to vystaveno stálým venkovním povětrnostním vlivům.

[biker.fm]

Pekna prace.

[MMys]

Já v tom problém nevidím. Není to nijak mechanicky namáháno a nebude to vystaveno stálým venkovním povětrnostním vlivům.

Akorát nesmíš v létě jít spát, a nechat to do rána stát venku. Pokud na to začne pražit slunce a budeš trochu déle vyspávat, tak to můžeš najít pěkně zkroucené a rozteklé. PLA je na prd už při cca 55°, což s černým materiálem na přímém slunci je raz-dva.

[Ferfex]

Z toho strach nemám. Nikdy jsem nenechal dalekohled na slunci. Vždy vstávám na konci astronomické tmy, udělám flaty, sbalím to a jedu dom.. nemam stálé stanoviště. Mám doma z PLA vytištěný RC tank 1/10 a jediný strach z deformace mám že bych ho zapomněl v autě V létě jezdil na slunci několik hodin a nic se mu nestalo. Takže v tomhle případě jsem naprosto v klidu.

[midars]

Ono i díl z PETG se mi na přímém slunci zdeformoval. Proto díly, které mohou být vystaveny přímému Slunci, tisknu ze světlého materiálu nebo s několika vrstvami bílého ( světlého) materiálu na povrchu viz třeba solární hledáček nebo krytky.

[midars]

Zkusil jsem vytvořit náhradu za TILTER DAYSTAR pro potlačení Newton kruhů. Standardní Tilt adapter ( tuším, že mám Lacertu) měl malý rozsah naklopení .
Na stranu etalonu našroubován 1.25” T-ADAPTÉR.
Nastavuje se jedním šroubkem ( od kamery)


a pak se zafixuje druhým ( prozatím od etalonu, asi upravím taky od kamery)


Sestava přípojená k etalonu přes ClickLock 1.25":


Zkušební model. Tištěno z PLA kvůli závitu T2 ( lepší by byl možná Extrudr GreenTEC Pro Carbon), ale Slunce na to nikdy nesvítí . Dneska vyzkoušeno a šlape to.

PS.
Ta věc na opačném konci kamery je heblo pro opakované nastavení rotace kamery pro DSO focení

[midars]

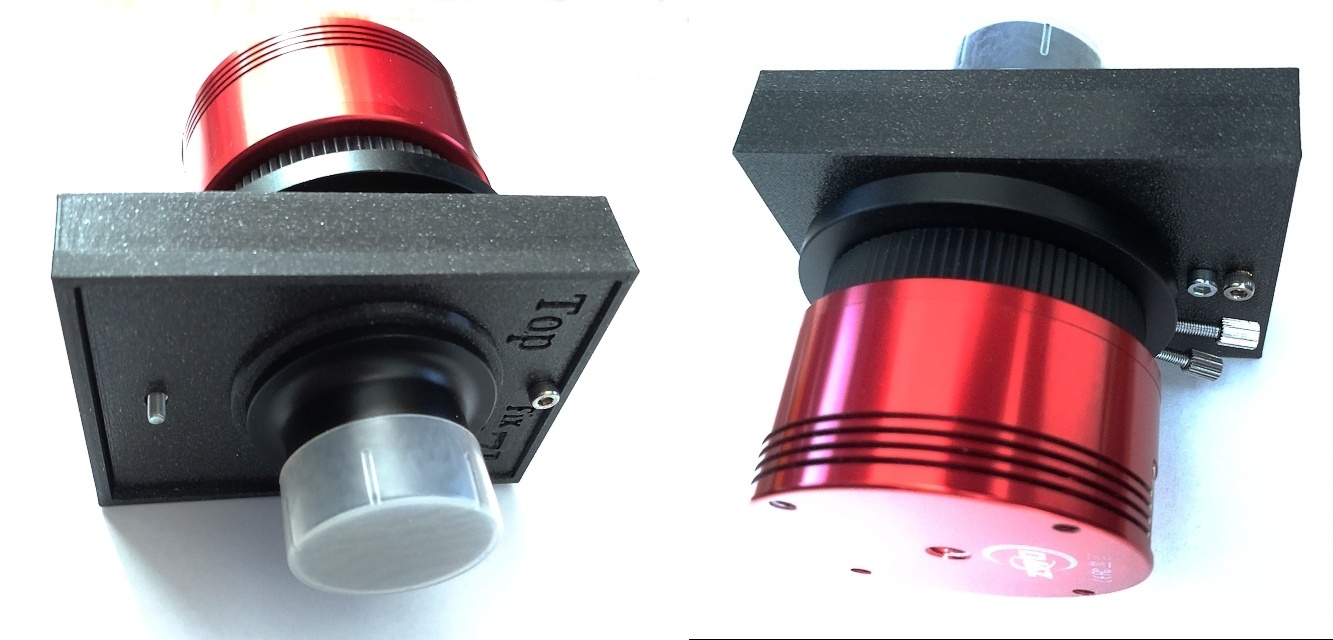

Ještě verze pro ZWO ASI Planetární model. Nastavuje se jen zezadu od kamerky jedním šroubkem a druhým se fixuje.


[peta62]

Radime, omlouvam se za asi blbou otazku, ale rovina je urcena tremi body, jak muze mit tilter jen jeden sroub ?

[midars]

Petře otázka není blbá, ale pro potlačení Newton interferenčních kroužků stačí nastavit jen jednu rovinu. Dělá to tak i originál viz Daystar Interference Eliminator. Jen originál se blbě přesně nastavuje ( jen posouváš rukou po válcové ploše a pak to fixuješ těmi šrouby). Daystar Quantum vyžaduje větší naklopení než umí běžné tiltery ( ověřeno na Lacerta a TS a kamerách ASI1600MM a ASI1600MM Pro). Na SunDanceru jsem vystačil s TS.
A abych měl co nejmenší rozostření při naklopení ( světelnost je f/28 - f/30) mám natočenou kameru a tilter tak, aby nastavovací šrouby byly na delší straně chipu kamery tj. naklápím dle kratší strany.

[peta62]

Aha, rozumim, takze ucelem tohoto tilteru neni dokonala rovnobeznost rovin, ale prave naopak jejich urcity naklon. Dekuji za vysvetleni.
