Termokamera

Příspěvek #1 od Psion » 27. 05. 2016, 18:03

Nutně jsem potřeboval termokameru na měření temperace optiky, tak jsem jednu objednal :)

http://www.flir.eu/flirone/ios-android/
Celestron 200/1200, Meade LX-200ACF
Zerochromat 200/2450, TEC 140
Celestron CG-5 AT GT, Gemini G42
SkyWatcher ED80, Pentax 75 SDHF,
Takahashi FC-100DL, Solarview 50
EOS 40Da cooled, SBIG ST-4000XCM
SBIG ST-402ME, SBIG ST-2000XM

Uživatelský avatar
biker.fm
Příspěvky: 2455
Registrován: 09. 06. 2008, 02:34
Bydliště: Frydek-Mistek
Věk: 51
Kontaktovat uživatele:

Termokamera

Příspěvek #2 od biker.fm » 28. 05. 2016, 13:50

Bude nejaky reportik az bude doma ?
Pozorovani hvezd na nocni obloze = prijemny relax v kazdodennim stresu.

-------------------------------------------------------------
Moje fotky na www.astrofotky.cz.

Uživatelský avatar
Psion
Příspěvky: 7779
Registrován: 02. 01. 2001, 05:03
Bydliště: Praha
Kontaktovat uživatele:

Termokamera

Příspěvek #3 od Psion » 28. 05. 2016, 14:17

Určitě bude reportík, jakmile dorazí :)
Celestron 200/1200, Meade LX-200ACF
Zerochromat 200/2450, TEC 140
Celestron CG-5 AT GT, Gemini G42
SkyWatcher ED80, Pentax 75 SDHF,
Takahashi FC-100DL, Solarview 50
EOS 40Da cooled, SBIG ST-4000XCM
SBIG ST-402ME, SBIG ST-2000XM

Uživatelský avatar
Cztwerec
Příspěvky: 6026
Registrován: 03. 02. 2007, 17:58
Bydliště: Břežany II.
Kontaktovat uživatele:

Termokamera

Příspěvek #4 od Cztwerec » 28. 05. 2016, 22:34

Já mám teplotní čidla na zrcadle, ale tohle je dobrý :)
Dobrý seeing, to je oč tu běží... http://astrofotky.cz/~Cztwerec
Jsem opravdový pan kuchař, žádný astronom profesionál, proto se tak rád a často ptám na věci kterým nerozumím.

Uživatelský avatar
Kyblik
Příspěvky: 338
Registrován: 05. 12. 2013, 15:07

Termokamera

Příspěvek #5 od Kyblik » 05. 06. 2016, 12:18

u zrcadla lze merit pokud je to mechanicky uskutecnitelne jeho zadni matnou stranu a to velmi efektivne, u refraku nic-leda, ze bude mit matny tubus - pak temperaci tubusu, na lesklych plochach se bohuzel odrazi teplo z okoli, jak pisu-pokud je to reflektor a ma otevreny tubus zezadu, kde je videt zdatni matna cast zrcadla, tak je termokamera dobry pomocnik,,,, vyhodou tehle kamery Flir je moznost ji pouzit na dalkovou spravu o tom, co se deje v pozorovatelne, pokud ji mam robotizovanou, to vidim jako nejvetsi prinos a potom rozpoznani mnozstvi vysoke oblacnosti, za ty penize je to od Fliru dobry pocin, kamera ma velkou teplotni citlivost a pomerne efektivni interpolaci, umi dokonce tocit i termalni video, presto se nejedna o pravou termokameru, neumi radiometrii a meri teplotu pouze v jednom miste,,, zde jsem si dovolil natocit jedno termalni video :-)
https://www.dropbox.com/s/3jpy77emurek0zj/flir_20160603T124557.mp4?dl=0

Uživatelský avatar
Maser
Příspěvky: 2213
Registrován: 22. 08. 2006, 03:41
Bydliště: Rumburk
Věk: 39

Termokamera

Příspěvek #6 od Maser » 05. 06. 2016, 12:35

Hezkej pejsánek. Je vidět, jak má špičku nosu studenou jak psí čumák. ;D
Já jsem si myslel, že je to jen taková hračka. Ale ono to vypadá fakt zajímavě. ;)
Meade LX90 8"SCT f/10; AZ-EQ6 GT; Vixen VMC110L; TS Photoline 90/600 APO Triplet; Canon EOS 60Dm; Canon EOS 600D; ASI120MC; ASI178MMC

Uživatelský avatar
Alien_MasterMynd
Příspěvky: 1636
Registrován: 26. 09. 2006, 10:17

Termokamera

Příspěvek #7 od Alien_MasterMynd » 05. 06. 2016, 13:11

Ono za ty penize je to nadherne. Jsme meli pred lety (asi 13) ve skole ukazku termokamery od FLIR, vypadala jako trochu vetsi videokamera, jen s germaniovou optikou. Cena byla tehdy pokud se nepletu cca 1 mil. Kc, verze s merenim teploty 2 mil. Kc. Rozliseni 320x240.
SW NWT 200/1000, HEQ5 SS, SW ref. 70/500
Tr. 8x30,10x50,20x50
Praktica Super TL, Sigma SD10, chlazený mod. Canon 350D s amp-off, EOS IX, FujiFilm S3Pro, upravená chlaz. TV kamera, Watec 902H3 Ultimate, obj. 10-300mm

http://www.alien-mastermynd.com

Uživatelský avatar
Psion
Příspěvky: 7779
Registrován: 02. 01. 2001, 05:03
Bydliště: Praha
Kontaktovat uživatele:

Termokamera

Příspěvek #8 od Psion » 09. 06. 2016, 21:48

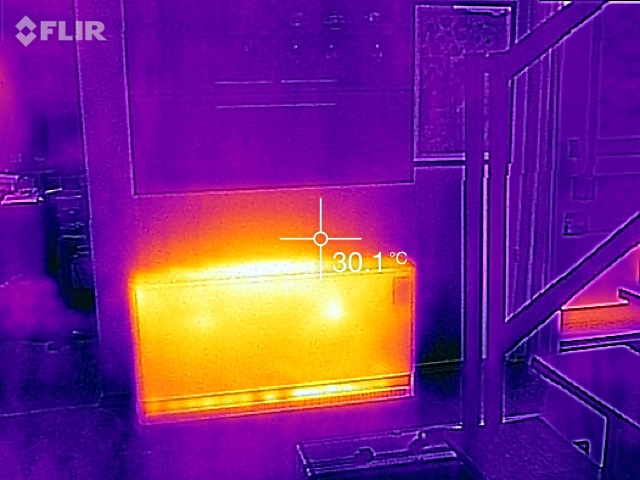

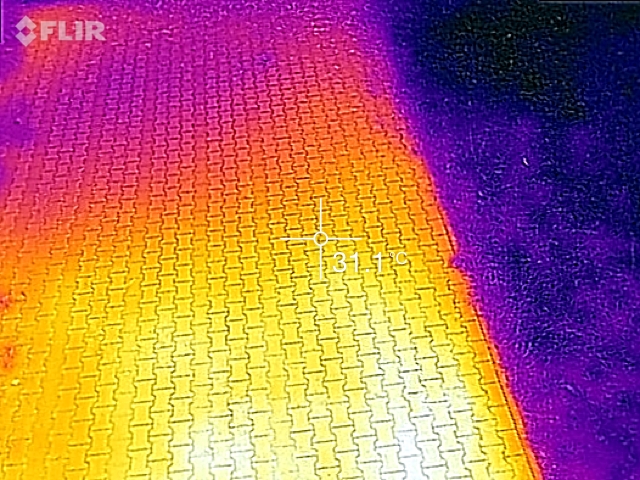

Tak hračka dorazila, funguje bezvadně. Akumulačky, které se omylem trochu před dvěma dny nabily a rukou působí studené, tak v kameře to vypadá jinak. Rovněž venkovní dlažba je pěkně rozzářená, vedle vpravo je trávník.



Celestron 200/1200, Meade LX-200ACF
Zerochromat 200/2450, TEC 140
Celestron CG-5 AT GT, Gemini G42
SkyWatcher ED80, Pentax 75 SDHF,
Takahashi FC-100DL, Solarview 50
EOS 40Da cooled, SBIG ST-4000XCM
SBIG ST-402ME, SBIG ST-2000XM

Uživatelský avatar
biker.fm
Příspěvky: 2455
Registrován: 09. 06. 2008, 02:34
Bydliště: Frydek-Mistek
Věk: 51
Kontaktovat uživatele:

Termokamera

Příspěvek #9 od biker.fm » 09. 06. 2016, 23:29

Akumulacky, venkovni dlazbu a travnik uz mame za sebou ;D

Me by docela zajimalo jak vypada takovy obrazek kdyz se to namiri na optiku (objektiv, zrcadlo) a tubus. Z toho barevneho obrazku jde poznat jaka je teplota ? Resp. SW k tomu dodany umi zobrazit teplotu konkretniho bodu ktery si urcim ? Na obou obrazcich je videt kriz ve stredu snimku, ale me by treba zajimala teplota na jinem bode v obrazku.
Pozorovani hvezd na nocni obloze = prijemny relax v kazdodennim stresu.

-------------------------------------------------------------
Moje fotky na www.astrofotky.cz.

Uživatelský avatar
Alien_MasterMynd
Příspěvky: 1636
Registrován: 26. 09. 2006, 10:17

Termokamera

Příspěvek #10 od Alien_MasterMynd » 09. 06. 2016, 23:33

Tahle kamera meri jen v tom jednom bode teplotu.
SW NWT 200/1000, HEQ5 SS, SW ref. 70/500
Tr. 8x30,10x50,20x50
Praktica Super TL, Sigma SD10, chlazený mod. Canon 350D s amp-off, EOS IX, FujiFilm S3Pro, upravená chlaz. TV kamera, Watec 902H3 Ultimate, obj. 10-300mm

http://www.alien-mastermynd.com

Uživatelský avatar
Psion
Příspěvky: 7779
Registrován: 02. 01. 2001, 05:03
Bydliště: Praha
Kontaktovat uživatele:

Termokamera

Příspěvek #11 od Psion » 09. 06. 2016, 23:33

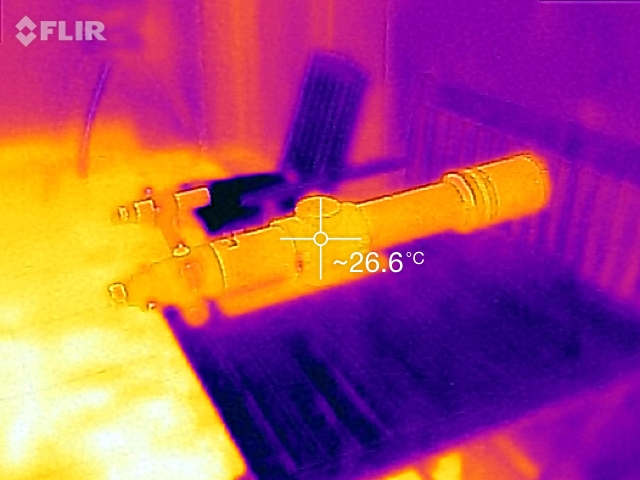

Jak je vidět na obrázku, stačí namířit ten středový bod na místo které chceš změřit a ukáže se teplota toho místa. Dalekohled v místnosti má samozřejmě teplotu místnosti, tedy nic zajímavého, lepší je ho vyndat na terasu jakmile se ochladí.

Celestron 200/1200, Meade LX-200ACF
Zerochromat 200/2450, TEC 140
Celestron CG-5 AT GT, Gemini G42
SkyWatcher ED80, Pentax 75 SDHF,
Takahashi FC-100DL, Solarview 50
EOS 40Da cooled, SBIG ST-4000XCM
SBIG ST-402ME, SBIG ST-2000XM

Uživatelský avatar
biker.fm
Příspěvky: 2455
Registrován: 09. 06. 2008, 02:34
Bydliště: Frydek-Mistek
Věk: 51
Kontaktovat uživatele:

Termokamera

Příspěvek #12 od biker.fm » 09. 06. 2016, 23:42


epší je ho vyndat na terasu jakmile se ochladí
Uz aby se venku ochladilo
a zajimavy obrazek nam to ukazalo
Jake budou barvy na zacatku
a treba po hodine na dalsim snimecku ?
:)

Neplanujes nejaky takovy test pro zverejneni ?


Pozorovani hvezd na nocni obloze = prijemny relax v kazdodennim stresu.

-------------------------------------------------------------
Moje fotky na www.astrofotky.cz.

Uživatelský avatar
Psion
Příspěvky: 7779
Registrován: 02. 01. 2001, 05:03
Bydliště: Praha
Kontaktovat uživatele:

Termokamera

Příspěvek #13 od Psion » 09. 06. 2016, 23:56

Jojo něco takového udělám, postupně nafotím dalekohled a objektiv jak postupně klesá teplota.
Celestron 200/1200, Meade LX-200ACF
Zerochromat 200/2450, TEC 140
Celestron CG-5 AT GT, Gemini G42
SkyWatcher ED80, Pentax 75 SDHF,
Takahashi FC-100DL, Solarview 50
EOS 40Da cooled, SBIG ST-4000XCM
SBIG ST-402ME, SBIG ST-2000XM

Uživatelský avatar
Psion
Příspěvky: 7779
Registrován: 02. 01. 2001, 05:03
Bydliště: Praha
Kontaktovat uživatele:

Termokamera

Příspěvek #14 od Psion » 10. 06. 2016, 03:08

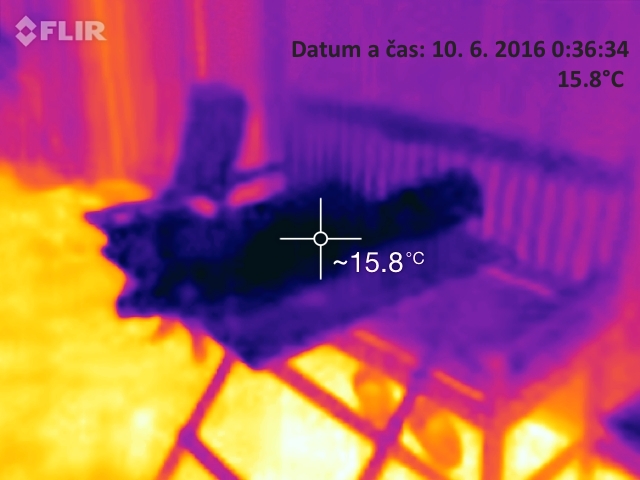

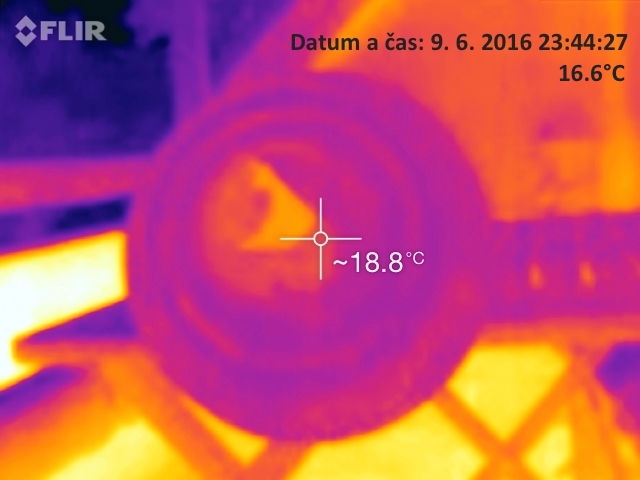

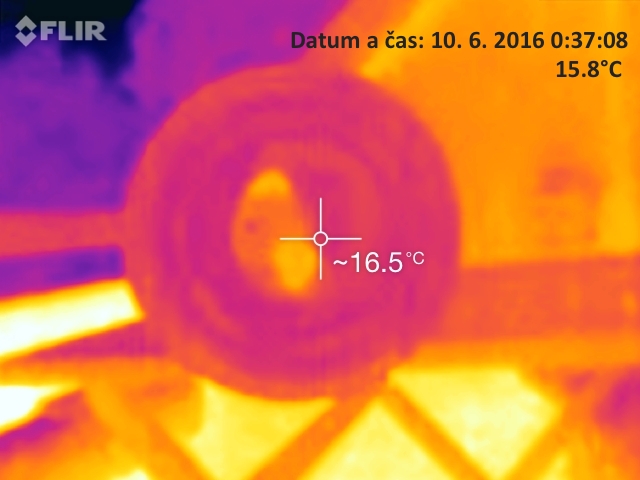

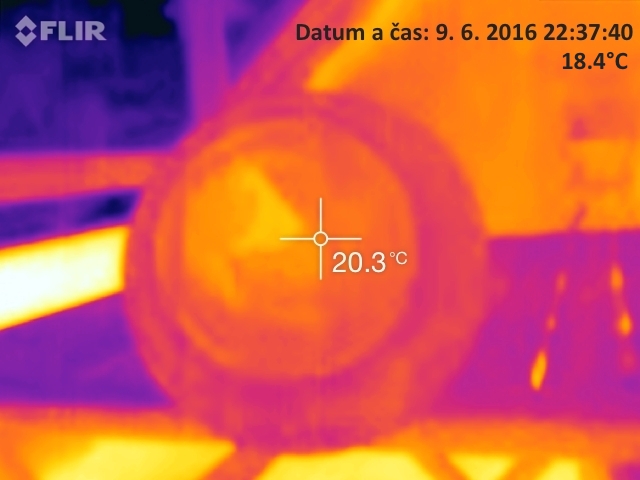

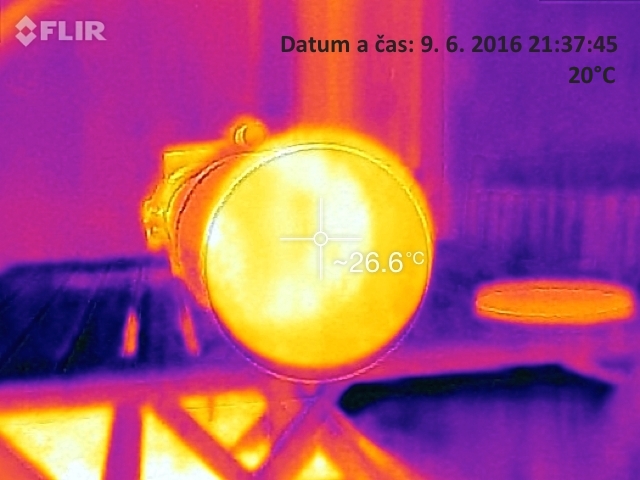

Testík Takahashi FC-100DL dokončen. Na obrázku je vyznačen čas pořízení fotografie a teplota vzduchu. Je vidět, že temperace objektivu (doublet 100mm) trvá opravdu dlouho, na posledním obrázku je teplota objektivu a teplota tubusu rozdílná pouze o 0,7°C. Tubus má teplotu shodnou s teplotou vzduchu, která byla 15.8°C. Na obrázcích v pozadí dole jsou vidět dlaždice terasy, které mají i po 4 hodinách max. teplotu kolem 23°C.











Celestron 200/1200, Meade LX-200ACF
Zerochromat 200/2450, TEC 140
Celestron CG-5 AT GT, Gemini G42
SkyWatcher ED80, Pentax 75 SDHF,
Takahashi FC-100DL, Solarview 50
EOS 40Da cooled, SBIG ST-4000XCM
SBIG ST-402ME, SBIG ST-2000XM

Uživatelský avatar
Cztwerec
Příspěvky: 6026
Registrován: 03. 02. 2007, 17:58
Bydliště: Břežany II.
Kontaktovat uživatele:

Termokamera

Příspěvek #15 od Cztwerec » 10. 06. 2016, 09:12

To je pěkná hračka... to by mě zajímalo jak na tom bude triplet s tou temperací.
Dobrý seeing, to je oč tu běží... http://astrofotky.cz/~Cztwerec
Jsem opravdový pan kuchař, žádný astronom profesionál, proto se tak rád a často ptám na věci kterým nerozumím.
