Měření linearity CCD kamery či DSLR

Příspěvek #1 od brat » 12. 05. 2009, 10:34

Ve spolupráci s Přístrojovou a optickou sekcí ČAS (POSEC) jsme připravili pro pozorovatele podrobný návod, jak si změřit linearitu své CCD kamery či DSLR (digitální zrcadlovky).
Autorem metodiky i připojeného excelovského souboru na vyhodnocení je Dr. Ing. Zdeněk Řehoř, PhD., předseda POSEC, čímž mu tímto za SPHE velice děkuji za pomoc.

Návod i excelovský dokument na zpracování je dostupný zde:
http://var2.astro.cz/linearitaCCD.php
Bc. Luboš Brát

Uživatelský avatar
Cassi
Příspěvky: 2162
Registrován: 03. 10. 2003, 16:21

Měření linearity CCD kamery či DSLR

Příspěvek #2 od Cassi » 08. 07. 2009, 01:10

Je zatazeno a pozorovat se neda, tak jsem zkusil promerit linearitu kamerky CCD Meade DSI pro. Mate-li nekdo CCD ci DSLR, zkuste promerit take (a poslat L. Bratovi) ;-) vice zde - http://var2.astro.cz/linearitaCCD.php

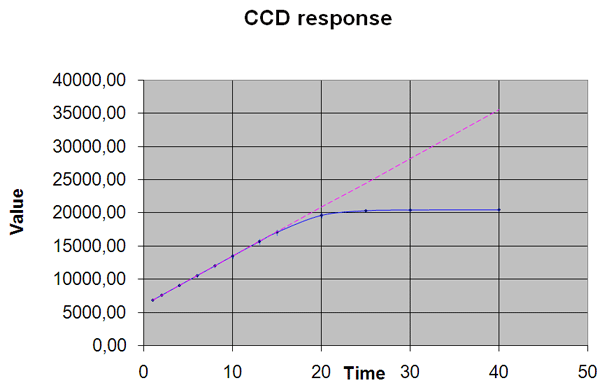

Vysledek meho mereni - kamera Meade DSI, linearita konci tesne pred 20tis. ADU.


PS: i s kamerou, ktera ma velky antiblooming se da delat dobre fotometrie - viz napr. ZDE (na klik). Jen je treba si dat pozor, aby jas mereneho (a srovnavaciho) objektu neprelezl oblast linearity cipu kamery.
Objevy planetek (2): 2002 EL163 and 2002 GX187.
Objevy proměnných hvězd (130): CzeV #245, 270, 323, 365, 370; SvkV 23 a spousta dalších...

Uživatelský avatar
LaBa
Příspěvky: 1312
Registrován: 05. 11. 2007, 00:55

Měření linearity CCD kamery či DSLR

Příspěvek #3 od LaBa » 08. 07. 2009, 10:53


i s kamerou, ktera ma velky antiblooming se da delat dobre fotometrie - viz napr. ZDE (na klik). Jen je treba si dat pozor, aby jas mereneho (a srovnavaciho) objektu neprelezl oblast linearity cipu kamery.
A musi byt splnena aj ina podmienka.. Jas (cize ADU) meranej hviezdy a zrovnavacky musi byt priblizne rovnaky.. Inak sa vnasa dalsia nepresnost.. Pri dodrzani tychto podmienok nie je problem s touto kamerou mat velmi peknu presnost merania (na AO Kolonica s touto kamerou je chyba merania 0,015magnitudy, obcas aj lepsia)

Uživatelský avatar
Sasa3
Příspěvky: 4375
Registrován: 06. 11. 2007, 15:22
Bydliště: Ricany
Kontaktovat uživatele:

Měření linearity CCD kamery či DSLR

Příspěvek #4 od Sasa3 » 08. 07. 2009, 11:18

Před časem jsem sem dával měření linearity a jiných vlastností Atiku 314L (viz. http://www.astro-forum.cz/cgi-bin/yabb/YaBB.pl?num=1232487703/3, položka č. 3). Metoda byla podobná, jako v članku od Zdeňka Řehoře (akorát jsem měření prováděl jenom jednou). Linearita dopadla takhle:

ATC82/1670, Telementor, AS80, AS110, FOA-60Q
http://www.fzu.cz/~kupco/astro/

Uživatelský avatar
opejcha
Příspěvky: 121
Registrován: 16. 08. 2005, 00:17

Měření linearity CCD kamery či DSLR

Příspěvek #5 od opejcha » 08. 07. 2009, 23:09

Mam jenom drobnou pripominku spise technickeho razu. Grafy uvedene vyse by byly mnohem vice informativni, kdyby se na osu y (svislou) vynaselo misto namerenych ADU a fitu primkou relativni rozdil mezi merenim a prolozenim primkou. Tzn. udelat fit primkou jako ted a pak vynest "(ADU-primka)/primka". Z tohohle grafu bude zrejme, kdy odchylka od linearity dosahne napr. 1%, 5% apod. Z vyse uvedenych grafu je to jen velmi tezko zjistitelne.

VK
Příspěvky: 1851
Registrován: 12. 12. 2008, 21:59

Měření linearity CCD kamery či DSLR

Příspěvek #6 od VK » 18. 07. 2009, 10:13


Mam jenom drobnou pripominku spise technickeho razu. Grafy uvedene vyse by byly mnohem vice informativni, kdyby se na osu y (svislou) vynaselo misto namerenych ADU a fitu primkou relativni rozdil mezi merenim a prolozenim primkou. Tzn. udelat fit primkou jako ted a pak vynest "(ADU-primka)/primka". Z tohohle grafu bude zrejme, kdy odchylka od linearity dosahne napr. 1%, 5% apod. Z vyse uvedenych grafu je to jen velmi tezko zjistitelne.

Ano, s tím souhlasím. To by bylo opravdu mnohem použitelnější.

V. K.

Uživatelský avatar
zdenek
Příspěvky: 838
Registrován: 07. 02. 2003, 14:36

Měření linearity CCD kamery či DSLR

Příspěvek #7 od zdenek » 22. 07. 2009, 08:04

Pro prvni predstavu oblasti linearity je myslim vyse uvedeny prubeh postacujici. Pro blizsi analyzu je samozrejme vyhodnejsi zobrazovat diferenci od linearity (popr. nejaky evivalent). To je ostatne jiz od prvopocatku soucasti metodiky - excel. list (zalozka kalibracni krivka) obsahuje graf s kyzenym prubehem.

Uživatelský avatar
Vejr
Příspěvky: 851
Registrován: 02. 05. 2007, 18:22

Měření linearity CCD kamery či DSLR

Příspěvek #8 od Vejr » 11. 04. 2012, 23:43

Pokusil jsem se o zmereni linearity kamerky Astrolumina ALccd IMG2S monochromaticka verze (alias QHY IMG2S), za jejiz zapujceni dekuji Supre Praha. Mereni provedeno petkrat a odecteny jen darky (flaty jsem nemel k dispozici):


Jsem zacatecnik, ale lecim se :-)

ms
Příspěvky: 205
Registrován: 06. 07. 2012, 17:48
Bydliště: Trenčín
Věk: 46

Měření linearity CCD kamery či DSLR

Příspěvek #9 od ms » 08. 12. 2015, 22:30

Meral som Pentax K-x. Najlepsia odozva bola pri 800 ISO - linearny do 2/3 rozsahu s odchylkami na obidve strany, max 3%. Je to pouzitelne?
Linearita bola podstatne horsia pri vyssich ale aj nizsich ISO, co je dost divne.

Uživatelský avatar
Cassi
Příspěvky: 2162
Registrován: 03. 10. 2003, 16:21

Měření linearity CCD kamery či DSLR

Příspěvek #10 od Cassi » 10. 12. 2015, 00:43

Pouzitelne by to byt melo. Bylo by fajn to vyzkouset i na nocni obloze, pro zacatek s nejakou zakrytovou dvojhvezdou. ZDE navod jak na fotometrii s DSLR. Jen si nejsem jist, zda Muniwin bude umet cist rawy z Pentaxu (z Canonu a Nikonu umi). Pripadne si nekde nechat rawy prekonvertovat do FITS.
Objevy planetek (2): 2002 EL163 and 2002 GX187.
Objevy proměnných hvězd (130): CzeV #245, 270, 323, 365, 370; SvkV 23 a spousta dalších...
