Poncetova plosina na NEW 250/1500 Dobson

[AREZ]

Super. Trochu o něčem jiném než moje dosavadní pokusy Můžeš prosím trochu detailnější popsat ten ovladac/motorek?

Bohužel to se jeví být jako můj hlavní problém s tou plošinou co mám. Potřeboval bych podstatně jemnější nastavování rychlosti.

[aquarius]

Bohužel to se jeví být jako můj hlavní problém s tou plošinou co mám. Potřeboval bych podstatně jemnější nastavování rychlosti.

Podle fotky na TS to vypadá, že je plošina poháněna DC nízkopříkonovým motorem. Svůj stolek jsem úspěšně poháněl roky grilovacím motorem.
Osvědčil se mi:
1/ tvrdý zdroj napájení - adaptér
2/ gumový svazek, který stolek poháněl a vymezoval vůle. Motor brzdil. Bez zátěže držel otáčky pěkně.


[AREZ]

Dík za odpověď. Ale pokud jde o cokoli souvisejícího s elektřinou, jsem opravdu totální ignorant, takže upřímně moc nevím co to znamená:)

Existuje nějaká možnost, aby i ignorant jako já si celkem jednoduše koupil dobre řešení?

To co má TS plošina je podle mě https://www.astroshop.eu/drive-motors/s ... ive/p,1531.

[aquarius]

Dobrým řešením by byl krokový motor s převodovkou 100:1 řízený procesorem. Za rozumné peníze se to dá ale jen vlastnoručně vyrobit.

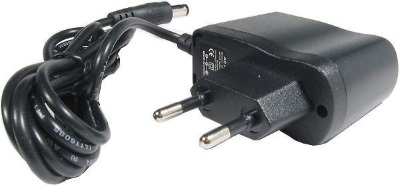

Navrhované řešení nahradí slabou 9V baterii silnějším zdrojem(9V-min.1A) a odlehčí motoru gumou.
Potřebuješ něco takového:





Na vylepšení vlastností pohonu bych napřed vyzkoušel gumu a háčky.


[AREZ]

Jak přesně na ta guma a háčky fungovat? Ve smyslu že pomáhá motoru přitahovat plošinu?

[aquarius]

Nemusis hned vrtat do plosiny. Nejprve zahakni gumu za okraje tak, aby sama jemne pohybovala plosinou i s dalekohledem. Motor bude vlastne pohyb brzdit a pobezi plynule.

[AREZ]

Ok, diky. Vyzkouším jen co to jen trochu půjde.

[pardalin]

Můžu poprosit o přesný popis, nebo foto kde a jak gumu zaháknout? Mám s točítkem a rychlostí podobný problém jako AREZ.

[aquarius]

Můžu poprosit o přesný popis, nebo foto kde a jak gumu zaháknout? Mám s točítkem a rychlostí podobný problém jako AREZ.

Plošinu nemám, ale princip je patrný z obrázku stolku.
Gumový svazek pomáhá motoru zvedat dalekohled, než se stolek dostane do vodorovné polohy. Těžiště je vysoko nad osou.
Délka svazky je taková, aby stolek už moc nepoháněl, až se překlopí a dál jede vlastní vahou.
Vlastně, dva svazky proti sobě by mohly plně kompenzovat nepravidelné zatížení motoru během obou fází běhu.


Nejlépe by bylo na plošině nahradit kladku pohonu ložiskem, postavit na ni dalekohled a sílu,délku, umístění svazku vyzkoušet na volném pohybu.
V ideálním případě jede plošina rovnoměrně celým během jen poháněna svazkem.
Pokud se projevuje nemožnost nastavit správnou rychlost pohonu v první polovině běhu a pak už motor správnou rychlost drží, svazek pomůže.

[AREZ]

Hm chytré:) Nenapadlo mě, že nemožnost se se strojkem domluvit může být ovlivněna tím, v jaké fázi se plošina nacházím. Zkusím prozkoumat.

Nicméně dalo by se nějak jednoduše vyměnit stávající pohon za řekněme ten pro EQ5 s tím, že místo baterek by to šlo přímo do zásuvky? Jsem fakt elektrikářský ignorant, takže netuším, jestli tohle je nesmysl, nebo to naopak snadno jde provést. Vyšší verze pohonu by taky umožnila používat kvalitnější ovladač, který by nebyl fixován na plošině jako je to teď.

[aquarius]

Přímá náhrada nebude asi možná. Na plošině je použita brutálně zpomalující převodovka. 10 ot./h ?
Tuning bych začal gumou. Už tak není plošina špatná, když zvládne 15s expozice.
Náhrada destičkové baterie 9V za tvrdší napájení by taky mohla pomoci. Jak je řešeno připojení baterie?
Pokud má krabička vlastní klips na dostatečně dlouhém kabelu, pomůže přímá náhrada za 6xAA baterii v držáku:


[AREZ]

Nene, plosina podle mě špatná není. Bohužel dostat se na tech 15 sekund je nesmírně obtížné, šílené frustrující. Po 25-30 minutách nastavování už pak člověku nezbývá moc času na to něco nafotit.

Podívám se na to doma, kdyžtak vyfotím jak to tam je provedeno.

[aquarius]

25 -30 minut nastavování? Tak to bude ta "zvedací" fáze pohybu. Celková doba chodu je 60 minut.

[AREZ]

Jojo, dává to smysl. Mě to připadalo, že chyba je ve mě, a že tedy se s tím "drbu" půl hodiny než se nastavím správně. A ono to přitom může být tou fázi pohybu.

Jakmile počasí umožní, zkusím tentokrát začít v polovině fáze. Když to bude hned cca fungovat, bude jasno

[Ari]

Ja som používal namiesto 9V batérie toto.
Tiež mám plošinu od TS ale chystám sa ju prerobiť, originál motor sa mi pokazil (na záhrade mi do neho pár krát vošli mravce) tak ho chcem nahradiť 2 krokovými na oboch stranách + tretí na jemné zdvíhanie celého ďalekohľadu (DEC). Ovládané budú cez AstroEQ - to už som si nechal vyrobiť, tak už len čakám na krokové motory z Číny (už vyše 3 mesiace...) Nebavilo ma naháňať planéty (stále utekali do niektorej strany ako píše AREZ) tak od tohto očakávam, že si to bude naháňať planétu samé cez PC, prípadne cez Raspberry Pi ak by som so sebou nechcel ťahať noťas.
