Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #61 od zuzi » 19. 02. 2020, 17:56

A zasahuje ti tubusek do optické cesty jako jim když máš sestaveno na focení? Předpokládám že ne, tak bych jim odpověděl, že tento problém rozhodně nemáš. Ale tedy přijde mi to dost zvláštní od prodejce.

Uživatelský avatar
MilAN
Příspěvky: 19966
Registrován: 17. 04. 2004, 23:56
Bydliště: Jablonec nad Nisou
Věk: 71

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #62 od MilAN » 19. 02. 2020, 18:38

Mne tedy překvapuje, že vůbec u toho přístroje jde ta okulárová trubice zasunout takhle do cesty ( nepřekvapuje mě to u laciných Newtonů, kde to je hlavně na vizuál a výrobci si s tím absolutně nelámou hlavu ) .
Jak ti tam pravdu zasahuje při focení ?
lepší rada žádná než špatná
milantos(šnek)centrum(puntík) cz

Uživatelský avatar
Pidrman
Příspěvky: 675
Registrován: 24. 08. 2010, 09:32
Bydliště: Žatec
Věk: 42
Kontaktovat uživatele:

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #63 od Pidrman » 19. 02. 2020, 19:00

Ja myslím, že trošku ano, ale jak jsem tam vlepil ty dvě clony, tak ( fakt si to teď nevybavím) tak to nezasahuje.

Další věc, že když jsem nedával prodlužovací tubusek 50 mm, tak jsem měl výtah úplně vysunutý a nezaostřil jsem, s tubuskem mam zaostřeno když na stupnici ukazuje 10 mm.
http://www.pidrmanphoto.cz/ Star Adenturer, QHY MINIGUIDER 30mm, QHY 5L II M, HEQ-5 Pro SYNSCAN, SW ED 80/600, Canon 40Dm, Canon 7D, ZWO ASI 294MC PRO

Uživatelský avatar
Pidrman
Příspěvky: 675
Registrován: 24. 08. 2010, 09:32
Bydliště: Žatec
Věk: 42
Kontaktovat uživatele:

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #64 od Pidrman » 19. 02. 2020, 19:02

Odraz světla od kovu přeci nerozloží světelný paprsek na spektrum , nebo se pletu ??
http://www.pidrmanphoto.cz/ Star Adenturer, QHY MINIGUIDER 30mm, QHY 5L II M, HEQ-5 Pro SYNSCAN, SW ED 80/600, Canon 40Dm, Canon 7D, ZWO ASI 294MC PRO

Uživatelský avatar
g
Příspěvky: 1175
Registrován: 05. 12. 2008, 14:13
Bydliště: Neratovice
Věk: 58

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #65 od g » 19. 02. 2020, 19:49

kov jako reflexní plocha ne, tyhle levné tubusky jsou z hliníku a odráží se prakticky od oxidu hliníku (což také není důvod pro spektrum), opracování však není hladké, povrch zvrásněný a může vzniknout interference - tedy přehnaně podobně, jako když se podíváš na povrch CD/DVD. Navíc tak vznikají roztodivné odrazy. Podobně nehezké jsou i odrazy paciček držící primár:
https://www.cloudynights.com/topic/5114 ... ffraction/
Záleží jaký mají tvar i velikost (lépe uchytit bočně nebo odstínit kraje)
Když už jsme u problémů a trochu mimo téma, viděl jsem i sekundár, který měl ochrannou vrstvu silnější než na primáru (výrobce se tím i v manuálu chlubil, ale už nedohledám) a to není rozhodně ideální. Ačkoliv mne OrionOptics několikrát rozladil, v tomhle mají pravdu:
https://www.orionoptics.co.uk/OPTICS/el ... flats.html
APO125, ED100, APO80 - EQ5 SynScan; 1.25" 62° f: 18.2-11-7-5-4-3mm

Uživatelský avatar
Panda
Příspěvky: 68
Registrován: 13. 10. 2007, 21:58
Bydliště: Košice
Věk: 51

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #66 od Panda » 19. 02. 2020, 20:29

V mojom prístroji pri fotení zrkadlovkou nepoužívam žiadny predlžovací diel a na stupnici ma 3cm. Výťah nezasahuje do cesty svetlu.
SW 72/420 ED,Celestron omni 120/1000, ES MN152 ,SCT 8 CG5 GT, Bino 8x40,20x60,20x80

Uživatelský avatar
Pidrman
Příspěvky: 675
Registrován: 24. 08. 2010, 09:32
Bydliště: Žatec
Věk: 42
Kontaktovat uživatele:

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #67 od Pidrman » 19. 02. 2020, 20:48

Hledal jsem fotku sestavy "v akci" zde je vidět jak mam zaostřeno na M33 i s tubuskem. nemůže zasahovat do výtahu když je tak vysunutý !!!!!

https://photos.app.goo.gl/p6KSsWyXBqmwZ7fD6
http://www.pidrmanphoto.cz/ Star Adenturer, QHY MINIGUIDER 30mm, QHY 5L II M, HEQ-5 Pro SYNSCAN, SW ED 80/600, Canon 40Dm, Canon 7D, ZWO ASI 294MC PRO

Uživatelský avatar
MilAN
Příspěvky: 19966
Registrován: 17. 04. 2004, 23:56
Bydliště: Jablonec nad Nisou
Věk: 71

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #68 od MilAN » 19. 02. 2020, 21:05

Pidrman píše:Odraz světla od kovu přeci nerozloží světelný paprsek na spektrum , nebo se pletu ??

Může dojít k difrakci světla na hraně
lepší rada žádná než špatná
milantos(šnek)centrum(puntík) cz

Uživatelský avatar
Pidrman
Příspěvky: 675
Registrován: 24. 08. 2010, 09:32
Bydliště: Žatec
Věk: 42
Kontaktovat uživatele:

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #69 od Pidrman » 20. 02. 2020, 07:45

Tady jsem našel odkaz kdo to také řešil.

https://www.cloudynights.com/topic/603592-mn152-comet-hunter-collimation-with-red-and-blue-flares/

Podle toho co jsem se dočetl, tak v tom difrakce prsty nemá, jen ten lom světla.

Už začínám pochybovat o té kolimaci.


Moje úvaha :-)

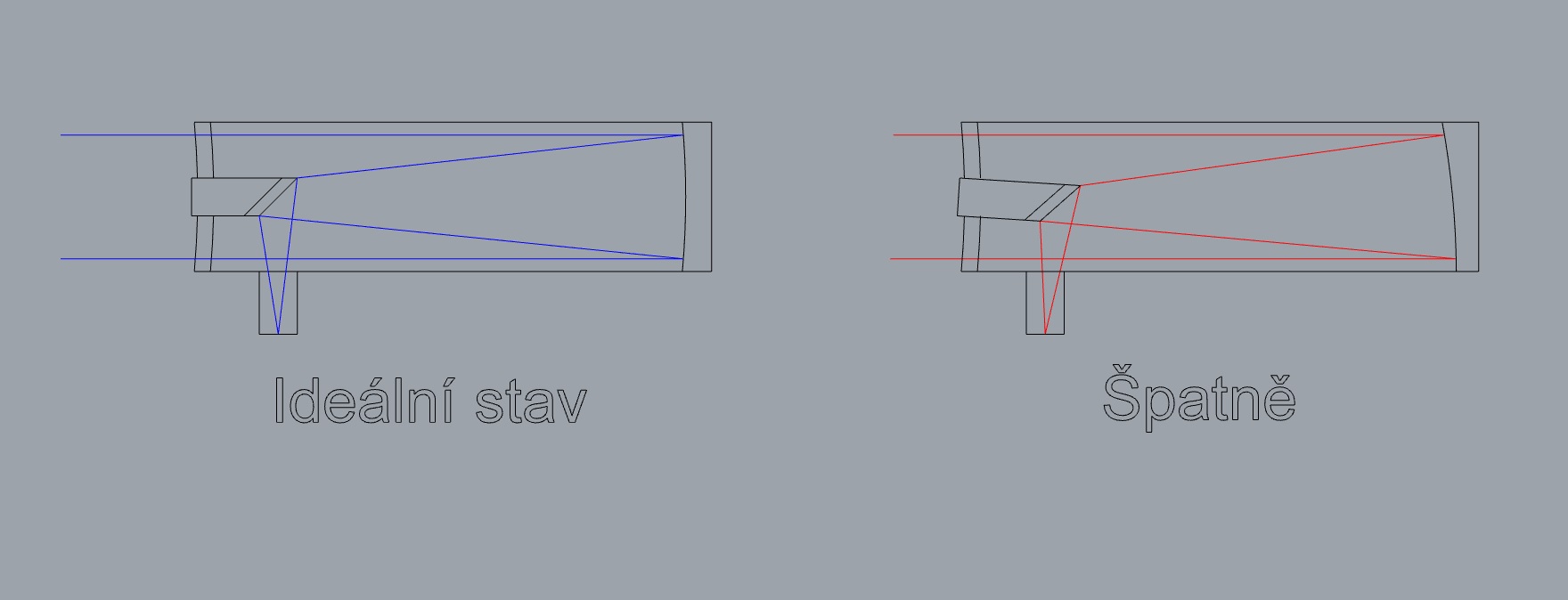

Ono se to může zdát, že kolimace je OK, ano hvězdy jsou kulaté, ale paprsky který prochází meniskem se nejspíše někde sbíhají, díky zrcadlům ideálně na čipu v jeden bod. Ale ono to asi tak nebude.

U newtona to je jedno ( nemá menisk ) zda optická osa je rovnoběžná s osou tubusu nebo ne. Ale u tohoto to asi jedno nebude, Když paprsky nejsou rovnoběžné s osou tubusu = nesou kolmé na menisk, tak to může dělat tyto artefakty. viz příloha

To je má teorie :-)

Napadlo mně hýbat se sekundárem v ose tubusu ( blíž nebo dál od menisku ) a porovnat výsledek.
Přílohy
http://www.pidrmanphoto.cz/ Star Adenturer, QHY MINIGUIDER 30mm, QHY 5L II M, HEQ-5 Pro SYNSCAN, SW ED 80/600, Canon 40Dm, Canon 7D, ZWO ASI 294MC PRO

Uživatelský avatar
MilAN
Příspěvky: 19966
Registrován: 17. 04. 2004, 23:56
Bydliště: Jablonec nad Nisou
Věk: 71

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #70 od MilAN » 20. 02. 2020, 08:30

Pidrman píše:Podle toho co jsem se dočetl, tak v tom difrakce prsty nemá, jen ten lom světla.

Lom světla na hraně je difrakce na hraně. Totéž je difrakce na pavouku sekundáru a totéž vzniká na difrakční mřížce pro spektroskop.
A ty opravdu nevíš, jestli ti tam ten tubusek nazasahoval ?
A k té kolimaci.
Pokud by byla soustava takhle seřízená, tak by nevznikaly kulaté hvězdy a kolimační paprsek laseru by se nevrátil do středu
lepší rada žádná než špatná
milantos(šnek)centrum(puntík) cz

Uživatelský avatar
Pidrman
Příspěvky: 675
Registrován: 24. 08. 2010, 09:32
Bydliště: Žatec
Věk: 42
Kontaktovat uživatele:

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #71 od Pidrman » 20. 02. 2020, 08:41

Aha, tak jsem o něco moudřejší :-)

Teď si to nevybavím, ale podle té fotky co jsem sem vkládal je stupnice na 4 cm= nemůže zasahovat do tubusu.
http://www.pidrmanphoto.cz/ Star Adenturer, QHY MINIGUIDER 30mm, QHY 5L II M, HEQ-5 Pro SYNSCAN, SW ED 80/600, Canon 40Dm, Canon 7D, ZWO ASI 294MC PRO

Uživatelský avatar
Pidrman
Příspěvky: 675
Registrován: 24. 08. 2010, 09:32
Bydliště: Žatec
Věk: 42
Kontaktovat uživatele:

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #72 od Pidrman » 20. 02. 2020, 08:50

Panda psal, že nemusel prodlužovací tubusek vůbec použít, ale zrcadlovka má myslím 44 mm utopený čip od bajonetu, k tomu Canon redukce redukce, tak by to tak vycházelo. Prodlužovací tubusek má 35 mm né jak jsem myslel 50 mm.

výtah nemůže zasahovat do tubusu.
http://www.pidrmanphoto.cz/ Star Adenturer, QHY MINIGUIDER 30mm, QHY 5L II M, HEQ-5 Pro SYNSCAN, SW ED 80/600, Canon 40Dm, Canon 7D, ZWO ASI 294MC PRO

Uživatelský avatar
Pidrman
Příspěvky: 675
Registrován: 24. 08. 2010, 09:32
Bydliště: Žatec
Věk: 42
Kontaktovat uživatele:

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #73 od Pidrman » 20. 02. 2020, 10:43

http://www.pidrmanphoto.cz/ Star Adenturer, QHY MINIGUIDER 30mm, QHY 5L II M, HEQ-5 Pro SYNSCAN, SW ED 80/600, Canon 40Dm, Canon 7D, ZWO ASI 294MC PRO

Uživatelský avatar
Pidrman
Příspěvky: 675
Registrován: 24. 08. 2010, 09:32
Bydliště: Žatec
Věk: 42
Kontaktovat uživatele:

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #74 od Pidrman » 21. 02. 2020, 07:35

Napadla mě jedna možnost.

Když se podívám do okulárového výtahu, tak asi díky offsetu vidim na jedné straně víčko kolimačních šroubů ( takový lesklý srpeček ) které je lesklé a je před meniskem. Co když se na této straně víčka odráží hvězdy a na menisk dopadající paprsek světla pod jiným úhlem než by měl a tím se v menisku láme světlo tak jak je vidět na snímků.

Protože nerozumím tomu, proč jsou ty artefakty jen k jedné straně.

Jen úvaha.
http://www.pidrmanphoto.cz/ Star Adenturer, QHY MINIGUIDER 30mm, QHY 5L II M, HEQ-5 Pro SYNSCAN, SW ED 80/600, Canon 40Dm, Canon 7D, ZWO ASI 294MC PRO

Uživatelský avatar
Pidrman
Příspěvky: 675
Registrován: 24. 08. 2010, 09:32
Bydliště: Žatec
Věk: 42
Kontaktovat uživatele:

Re: Kolimace Maksutov-Newton dalekohledu

Příspěvek #75 od Pidrman » 25. 05. 2020, 07:43

Od 18. listopadu mam Mn-152 Comet Hunter na reklamaci u TS. Do dnes není doma.

Urgoval jsem a otravoval výrobce Explore Scientific a na můj popud se do problému připojila i firma Bresser ( TS to řešilo dosti svérázným způsobem ). Tam mi rovnou napsala ať jim dalekohled pošlu ( tak se to domluvilo s TS ) a po půl roce TS připustila, že ve zmíněné výrobní řadě co prodávali, došlo na k instalaci vadných menisků. Ale bohužel nemají žádný kus z kterého by menisk použili. ....... Tak to vypadá, že menisk vymění Bresser a dalekohled bych měl mít doma do konce srpna.

Vážení to je masakr.
TS u mě totálně klesla.
http://www.pidrmanphoto.cz/ Star Adenturer, QHY MINIGUIDER 30mm, QHY 5L II M, HEQ-5 Pro SYNSCAN, SW ED 80/600, Canon 40Dm, Canon 7D, ZWO ASI 294MC PRO
