ReduktorOptec Lepus 0,62x

Příspěvek #1 od MilAN » 25. 06. 2017, 15:45

Tento reduktor je určen pro korigované systémy SCT dalekohledů ( Meade ACF, Celestron EDGE HD) a zejmě i pro apochromáty s rovným polem ( to je údaj prodejce -TS , Optec to ve svých materiálech nemá.
Dále budu popisovat testy a zkoušky s Meade ACF 10" 1:10, vybaveného okulárovým výtahem Baader Steeltrack ,kvůli možnosti přesného a bezvůlového zaostření. Výsledky u Celestronu EDGE HD nechám na majitelích těchto strojů, protože tam je umístění reduktoru řešeno úplně jinak , a to vzhledem k požadavkům na jeho umístění v přesné vzdálenosti od korekčního členu ve středové trubce Celestronu, a nemožnosti zde použití okulárových výtahů, právě kvůli vzdálenostem jak Lepusu od vnitřního korektoru, tak i Lepusu od ohniska.
1/ vzdálenost ohniska od korektoru =backfocus korektoru : viz originální výkres od Optecu:
http://optecinc.com/astronomy/catalog/l ... kfocus.pdf
2/ předsunutí korektoru před ohnisko dalekohledu = backfocus dalekohledu pro korektor - podle mých měření je to 150mm ( +/- 5mm)
3/ vinětace ve spojení s ACF 10"
zde výrobce doporučuje uspořádání -viz předchozí výkres ( pro backfosus) za účelem minimalizace vinětace.
TS prodává redukce na připojení příslušenství přes T2 závit ( o tom se Optec nezmiňuje) a rovněž redukci na připojení přes závit M48. Připojení přes
T2 již viditelně zasahuje do chodu krajních paprsků
Vinětace přes moje T2 připojení je na nížeu vedeném grafu
vinětace II.jpg
vinětace II.jpg (236.34 KiB) Zobrazeno 1246 x


Domnívám se , že při originálním připojení by měla být vinětace i pro úhlopříčku APS-C přijatelná
4/Redukční poměr je 0,62 x , pro 10"Meade ACF 1:10. kde je přístrojové F =2500 mm vychází výsledná ohnisková vzdálenost ( měřeno ze snímku) na
F = 2010 mm. Ten výsledek je možná překvapující, ale je potřeba si uvědomit, že při poloze korektoru těsně za okulárovým výtahem , je potřeba
pomocí ostření pohybem zrcadla vysunout ohnisko soustavy dalekohledu vysunou směrem ven o 150mm. V tom okamžiku ale vychází skutečná ohnisková vzdálenost vlastního dalekohledu na 3.140 mm ( opět měřeno ze snímku) a potom už ten redukční poměr je O.K.
5/ Velikost dobře vykresleného pole : Výrobce udává průměr na 20 mm. Vzhledem k tomu, že slušně vykreslené pole ACF je na úrovni těsně pod 40mm, je tato hodnota celkem logická, pokud korektor funguje precizně. Z vlastní zkušenosti mohu potvrdit, že na úhlopříčce 11 mm je obraz prakticky nepostřehnutelně rušený komou, u 22mm ( SBIG) je v rozích už viditelně degradován. Pokud se zde použije čtvercové pole (úhlopříčka 18 mm), prakticky kromě úplných rohů je obraz akceptovatelný. Samozřejmě záleží i na velikosti pixelů - dá se předpokládat, že při celkovém ohnisku 2m se použijí větší pixely nebo binování, což obraz dostatečně "vylepší" . Z toho vyplývá celkem logický závěr, že Lepus je dobře použitelný na kamery s menším polem a s nepříliš miniaturními pixely(nebo je třeba na takový rozměr binovat) a nebude příliš vhodný na formát APS-C s malými pixely.
Na astrofotkách u mě naleznete fotky kamerou ATIK 414 (pixely 6,45um, průměr pole 11 mm) , bohužel jsou vesměs z léta, ovlivněné soumrakem, takže to pro porovnání s jinými, za ideálního počasí nepůjde příliš srovnávat
6/zkouška na APO tripletu: orientačně jsem zkusil použití na APM 107/700, výsledný snímek vypadá nadějně, ohnisko bylo redukováno na 435 mm. Snímek nedávám, bylo to zaostřeno jen dle obrazu a přecházely mraky. Normální snímek dodám až bude focený v dobrých podmínkách
lepší rada žádná než špatná
milantos(šnek)centrum(puntík) cz

Uživatelský avatar
Beda
Příspěvky: 514
Registrován: 27. 03. 2004, 14:28
Bydliště: Kaliště u Ondřejova
Věk: 75
Kontaktovat uživatele:

Re: ReduktorOptec Lepus 0,62x

Příspěvek #2 od Beda » 25. 06. 2017, 17:09

Milane, díky za vyčerpávající test reduktoru Optec Lepus 0,62x ! V porovnání se sdělením prodejce (jedna věta) jsi napsal "celou knihu" :) , která potěší všechny majitele refraktorů s korigovaným polem, (triplety, nebo Petzval systémy) a kamerami s vhodnou velikostí chipu a pixelů.
Abych nezapomněl, lépe vykorigované obraz.pole, než-li klasické fraunhoferovy objektivy, mají také dublety systém Steinheil, ( na př. všechny Zeiss AS (Astro Spezial), TAL 100/1000mm , Meade ED 127, 152 a 178, z těch novějších APM ED 152mm design G.Düring) tedy ty s negativním členem vpředu !

Uživatelský avatar
MilAN
Příspěvky: 18542
Registrován: 17. 04. 2004, 23:56
Bydliště: Jablonec nad Nisou
Věk: 70

Re: ReduktorOptec Lepus 0,62x

Příspěvek #3 od MilAN » 01. 07. 2017, 20:32

Přikládám slíbený snímek z AO tripletu APM 107/700 s reduktorem Optec lepus 0,62x. I zde, jako u SCT Meade ACF, je vidět, že připojení do T2 hned za korektorem už v úhlopříčce 22 mm vinětuje v rozích ( cca 17% vinětace) a zrovna tak ty rohy už nejsou dobré. Podle testu to vypadá na rozumnou úhlopříčku použité kamery do 18 mm, jinak je potřeba počítat s malým ořezem obrazu nebo o něco zmenšenou presentaci.Fotil jsem v bin 2x2 , tj. výsledná velikost pixelů 10,9 um. Nevyrovnané pozadí jde na vliv neplně sednoucího FF, udělaného nerovnoměrným nasvícením vnitřku kopule ruční svítilnou
Určitě nelze předpokládat, že přes tento reduktor bude možno fotit na formát APS-C s pixely 4,5 um v plném rozlišení.
Trochu problematické je celkové délka reduktor+ tubusek + kamera, při upnutí do 2" OV, zvláště při upevnění přes pero. Ale to je problematické skoro u všech příslušenství s 2" kónickým nosem.
Myslím, že reduktor se v případě použití s dobrým apo tripletem chová korektně

Obrázek

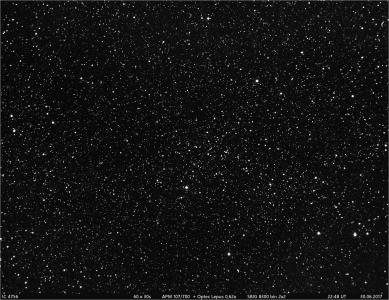

P.S.:Na snímku je otevřená hvězdokupa IC 4756, zabírající zhruba 1/3 snímku. Při dosahu zde někde na úrovni 17.7 mag ale zaniká v poli Mléčné dráhy
................
A tady ještě jeden sólo snímek části NGC 7000 exp. 120s, který dává více prostoru pro prohlídku hvězd : ( jen UV/IR filtr)
http://www.astro.cz/galerie/d/69669-1/N ... 2+120s.jpg
lepší rada žádná než špatná
milantos(šnek)centrum(puntík) cz

Uživatelský avatar
MilAN
Příspěvky: 18542
Registrován: 17. 04. 2004, 23:56
Bydliště: Jablonec nad Nisou
Věk: 70

Re: ReduktorOptec Lepus 0,62x

Příspěvek #4 od MilAN » 01. 07. 2017, 23:36

Tady je graf, jak vinětuje kroužek T2 od TS s APM 107/700.
FF si s tím bez problémů poradí, ale proč si ji tam vinětaci zvětšovat vědomě
Přílohy
vinětace  T2.jpg
vinětace T2.jpg (142.6 KiB) Zobrazeno 1125 x
lepší rada žádná než špatná
milantos(šnek)centrum(puntík) cz

Uživatelský avatar
MilAN
Příspěvky: 18542
Registrován: 17. 04. 2004, 23:56
Bydliště: Jablonec nad Nisou
Věk: 70

Re: ReduktorOptec Lepus 0,62x

Příspěvek #5 od MilAN » 06. 10. 2017, 23:44

Ještě ke kombinaci APM 107/700 + Optec-Lepus 0,62x
Při focení přes SBIG 8300 = formát 13 x 18 mm již nejsou dobře vykresleny rohy snímků a okraje delší strany. Při využití čtvercového formátu = úhlopříčka 18 mm a formát 13 x 13 mm je kresba i v krajích velmi slušná. Při tom vinětace v rozích je na úrovni 11% a přes střed rovnoběžně s okraji formátu je cca 2% . A takhle vypadá potom celý výsledný snímek (90% měřítko)

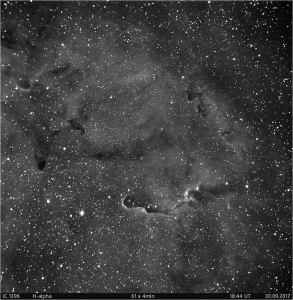

Obrázek
lepší rada žádná než špatná
milantos(šnek)centrum(puntík) cz
